Trở kháng là thông số chính để đánh giá một thành phần/mạch. Phương pháp cầu cân bằng tự động có thể được sử dụng để đo trở kháng. Máy phân tích trở kháng MICROTEST đảm bảo phép đo trở kháng có độ chính xác cao trong băng thông rộng 10Hz-50 MHz.

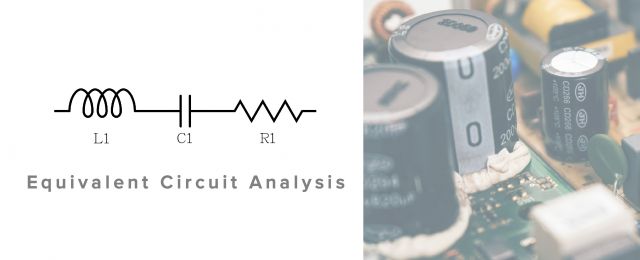

Sử dụng Máy phân tích trở kháng để đo dòng điện chạy qua linh kiện và điện áp ở cả hai đầu của linh kiện để thu được giá trị Z và θ. Sau đó, tính L, C, R và các tham số khác dựa trên giá trị Z/θ. Để giảm sai số, việc chọn chế độ mạch tương đương phù hợp là rất quan trọng.
Lấy việc đo tụ điện làm ví dụ, chọn chế độ mạch tương đương nối tiếp để đo điện dung cao hoặc trở kháng thấp (dưới 100Ω) và chọn chế độ mạch tương đương song song để đo điện dung nhỏ hoặc trở kháng cao (trên 10kΩ).
Số lượng thành phần thụ động trên BOM thông thường gấp năm lần số lượng IC trở lên. Khi tần số hoạt động của nguồn điện tăng liên tục, các đặc tính tham số cấp hai của các thành phần thụ động này trở nên rất quan trọng (tần số cộng hưởng nối tiếp SRF, tần số cộng hưởng song song, điện dung ký sinh, điện cảm ký sinh, v.v.).
Đối với các loại tụ điện, tụ nhựa, tụ hộp, tụ tantalum, tụ gốm, tụ cán,… thì độ tự cảm và điện trở trên dây dẫn sẽ ảnh hưởng đến đặc tính ở các dải tần khác nhau.
Theo xu hướng liên tục tăng tần số hoạt động của công nghệ cung cấp điện chuyển mạch, trong những năm gần đây, vật liệu ferrite điện đã liên tục được đổi mới để đạt được độ thấm từ cao hơn trong điều kiện tần số cao hơn và mật độ từ thông lớn hơn.
Thành phần từ tính là một trong những thành phần chính của bộ biến đổi công suất trong điện tử công suất. Một khi bão hòa từ xảy ra, nguồn điện chuyển mạch sẽ trở nên quá nóng hoặc thậm chí cháy trong tình huống nghiêm trọng.
MICROTEST cung cấp một bộ thiết bị kiểm tra để tiến hành phân tích đầy đủ các đặc tính bão hòa từ và tính thấm của các thành phần từ tính, đồng thời thực hiện xác minh đầy đủ dòng bão hòa từ và dòng tăng nhiệt độ của các thành phần từ tính.
