7140 MICROTEST – Máy Phân Tích Công Suất Power Analyzer AC/DC

5.000.000₫

7140 MICROTEST – Máy Phân Tích Công Suất Power Analyzer AC/DC

7140 MICROTEST Power Analyzer là máy phân tích công suất AC/DC chuyên dụng, được thiết kế để đo và đánh giá chính xác các thông số điện của thiết bị, bộ nguồn và hệ thống điện.

Thiết bị hỗ trợ đo điện áp, dòng điện, công suất tác dụng, công suất biểu kiến, công suất phản kháng, hệ số công suất, tần số, sóng hài và năng lượng tiêu thụ. Với độ chính xác công suất cơ bản lên đến ±0.05%, băng thông từ DC đến 100kHz, tốc độ lấy mẫu 500kSPS và khả năng phân tích sóng hài đến bậc 100, 7140 MICROTEST phù hợp cho phòng R&D, phòng QC và dây chuyền sản xuất thiết bị điện – điện tử.

Số lượng:
Liên hệ báo giá
Tư Vấn Kỹ Thuật

7140 MICROTEST – Máy Phân Tích Công Suất Power Analyzer AC/DC

7140 MICROTEST Power Analyzer là máy phân tích công suất AC/DC chuyên dụng, được thiết kế để đo và đánh giá chính xác các thông số điện của thiết bị, bộ nguồn và hệ thống điện.

Thiết bị hỗ trợ đo điện áp, dòng điện, công suất tác dụng, công suất biểu kiến, công suất phản kháng, hệ số công suất, tần số, sóng hài và năng lượng tiêu thụ. Với độ chính xác công suất cơ bản lên đến ±0.05%, băng thông từ DC đến 100kHz, tốc độ lấy mẫu 500kSPS và khả năng phân tích sóng hài đến bậc 100, 7140 MICROTEST phù hợp cho phòng R&D, phòng QC và dây chuyền sản xuất thiết bị điện – điện tử

1. Giới thiệu 7140 MICROTEST Power Analyzer

Trong quá trình nghiên cứu, phát triển và sản xuất thiết bị điện – điện tử, việc đo chính xác công suất tiêu thụ và chất lượng nguồn điện đóng vai trò quan trọng.

Các thông số như điện áp, dòng điện, công suất, hệ số công suất và sóng hài giúp kỹ thuật viên đánh giá:

  • Mức tiêu thụ điện của thiết bị.
  • Hiệu suất hoạt động.
  • Độ ổn định của nguồn điện.
  • Tình trạng tải điện.
  • Công suất ở chế độ chờ.
  • Hiện tượng méo dạng sóng.
  • Chất lượng bộ nguồn và bộ sạc.

7140 MICROTEST được phát triển để đáp ứng các yêu cầu đo công suất từ cơ bản đến nâng cao. Máy hỗ trợ đo AC/DC một pha, tích hợp màn hình màu, hiển thị dạng sóng, biểu đồ xu hướng, phân tích sóng hài và chức năng phán định PASS/FAIL.

2. Ưu điểm nổi bật của 7140 MICROTEST

Độ chính xác công suất lên đến ±0.05%

7140 MICROTEST có độ chính xác công suất cơ bản lên đến ±0.05%, giúp nâng cao độ tin cậy khi đo và đánh giá thiết bị điện.

Máy phù hợp với các ứng dụng cần độ chính xác cao như:

  • Đo công suất bộ nguồn.
  • Kiểm tra adapter.
  • Kiểm tra bộ sạc.
  • Đánh giá hiệu suất thiết bị điện.
  • Đo công suất tiêu thụ của thiết bị điện tử.
  • Kiểm tra công suất ở chế độ standby.

Độ chính xác thực tế có thể thay đổi tùy thuộc vào tần số, hệ số công suất, dải đo, dạng sóng và điều kiện vận hành.

Hỗ trợ đo AC/DC

7140 MICROTEST hỗ trợ đo các tín hiệu AC và DC, đồng thời có thể đánh giá thành phần AC/DC trong tín hiệu điện.

Tính năng này phù hợp với các ứng dụng:

  • Kiểm tra nguồn AC.
  • Kiểm tra nguồn DC.
  • Đo bộ nguồn chuyển mạch.
  • Đo bộ sạc.
  • Đánh giá dòng điện có thành phần DC.
  • Phân tích tín hiệu điện không thuần sin.

Băng thông đo đến 100kHz

Máy hỗ trợ dải tần từ DC, 0.2Hz đến 100kHz, cho phép đo nhiều loại tín hiệu điện khác nhau.

Băng thông rộng giúp 7140 MICROTEST phù hợp với:

  • Bộ nguồn switching.
  • Adapter.
  • Bộ sạc.
  • Thiết bị điện tử công suất.
  • Mạch điều khiển.
  • Thiết bị có tín hiệu biến thiên nhanh.
  • Các ứng dụng phân tích nhiễu và sóng hài.

Tốc độ lấy mẫu 500kSPS

7140 MICROTEST được trang bị bộ chuyển đổi A/D 16-bit với tốc độ lấy mẫu tối đa 500kSPS.

Tốc độ lấy mẫu cao giúp thiết bị ghi nhận tốt hơn:

  • Dạng sóng điện áp.
  • Dạng sóng dòng điện.
  • Biến động tín hiệu.
  • Dòng điện khởi động.
  • Nhiễu và méo dạng sóng.
  • Các thay đổi trong quá trình vận hành tải.

Phân tích sóng hài đến bậc 100

7140 MICROTEST hỗ trợ phân tích sóng hài đến bậc 100, giúp đánh giá các thành phần tần số trong tín hiệu điện.

Các thông số có thể phân tích gồm:

  • Điện áp sóng hài.
  • Dòng điện sóng hài.
  • Công suất sóng hài.
  • THDV.
  • THDI.
  • THDW.
  • Góc pha.
  • Thành phần sóng hài chẵn.
  • Thành phần sóng hài lẻ.

Kết quả có thể hiển thị dưới dạng số hoặc biểu đồ cột, giúp người dùng dễ dàng nhận biết các thành phần sóng hài bất thường.

Đo công suất nhỏ với độ phân giải 10μW

7140 MICROTEST hỗ trợ dòng điện nhỏ từ 5mA và độ phân giải công suất đến 10μW.

Đây là tính năng quan trọng khi kiểm tra mức tiêu thụ điện thấp của:

  • Adapter.
  • Bộ sạc điện thoại.
  • Bộ sạc laptop.
  • Thiết bị gia dụng.
  • Thiết bị IoT.
  • Thiết bị điện tử dân dụng.
  • Sản phẩm sử dụng nguồn năng lượng thấp.

Tích phân năng lượng lên đến 10.000 giờ

Chức năng Power Integration cho phép người dùng theo dõi điện năng tiêu thụ trong thời gian dài.

Máy hỗ trợ:

  • Đo năng lượng Wh.
  • Đo điện lượng Ah.
  • Đo tích phân theo thời gian.
  • Đặt thời gian đo.
  • Theo dõi công suất tiêu thụ.
  • Đánh giá mức tiêu thụ điện của thiết bị trong chu kỳ hoạt động.

Màn hình màu 4.3 inch

7140 MICROTEST sử dụng màn hình màu TFT LCD kích thước 4.3 inch, độ phân giải 800 × 480.

Các chế độ hiển thị gồm:

  • Hiển thị dạng số.
  • Hiển thị dạng sóng.
  • Biểu đồ xu hướng.
  • Biểu đồ cột sóng hài.
  • Hiển thị 4 thông số.
  • Hiển thị 8 thông số.
  • Hiển thị 16 thông số.
  • Hiển thị giá trị lớn nhất và nhỏ nhất.

3. 7140 MICROTEST đo được những thông số nào?

7140 MICROTEST hỗ trợ nhiều nhóm thông số điện và công suất.

Nhóm thông số Thông số đo
Điện áp VRMS, VDC, V+PK, V-PK
Dòng điện IRMS, IDC, I+PK, I-PK
Công suất Công suất tác dụng P
Công suất biểu kiến S
Công suất phản kháng Q
Tần số VHZ, IHZ
Góc pha DEG
Hệ số công suất PF
Hệ số công suất dịch chuyển DPF
Crest Factor CFV, CFI
Méo hài tổng THDV, THDI, THDW
Maximum Current Ratio MCR

Nhờ khả năng đo nhiều thông số cùng lúc, máy hỗ trợ đánh giá toàn diện hoạt động của nguồn điện và tải.

4. Thông số kỹ thuật 7140 MICROTEST

4.1. Thông số đo tổng quát

Hạng mục Thông số
Model 7140
Hãng sản xuất MICROTEST
Tên thiết bị Power Analyzer
Loại đo AC/DC một pha
Dải tần DC, 0.2Hz – 100kHz
Độ chính xác công suất cơ bản ±0.05%
Tốc độ lấy mẫu 500kSPS
Độ phân giải A/D 16-bit
Điện áp đầu vào trực tiếp Tối đa 800V
Dòng điện đầu vào trực tiếp Tối đa 30A
Dòng điện nhỏ nhất 5mA
Độ phân giải công suất 10μW
Phân tích sóng hài Đến bậc 100
Màn hình TFT LCD màu 4.3 inch
Độ phân giải màn hình 800 × 480
Khối lượng Khoảng 2.9kg
Kích thước 214 × 115 × 300mm

4.2. Dải điện áp đầu vào

Với Crest Factor 3, 7140 MICROTEST hỗ trợ các dải điện áp:

  • 15V.
  • 30V.
  • 60V.
  • 150V.
  • 300V.
  • 600V.

Với Crest Factor 6, các dải điện áp gồm:

  • 7.5V.
  • 15V.
  • 30V.
  • 75V.
  • 150V.
  • 300V.

Điện áp đầu vào liên tục có thể đạt giá trị đỉnh lên đến 1131V theo điều kiện kỹ thuật của nhà sản xuất.

4.3. Dải dòng điện đầu vào trực tiếp

Với Crest Factor 3, các dải dòng điện gồm:

  • 5mA.
  • 10mA.
  • 20mA.
  • 50mA.
  • 100mA.
  • 200mA.
  • 0.5A.
  • 1A.
  • 2A.
  • 5A.
  • 10A.
  • 20A.
  • Tối đa 30A.

Với Crest Factor 6, các dải dòng điện gồm:

  • 2.5mA.
  • 5mA.
  • 10mA.
  • 25mA.
  • 50mA.
  • 100mA.
  • 0.25A.
  • 0.5A.
  • 1A.
  • 2.5A.
  • 5A.
  • 10A.

4.4. Đầu vào cảm biến dòng điện bên ngoài

Khi cần đo dòng điện lớn hơn 30A, 7140 MICROTEST có thể kết hợp với cảm biến dòng điện hoặc bộ biến dòng phù hợp.

Loại cảm biến Khả năng đo Băng thông
Current Transformer AC 100A / 1V 5kHz
Current Sensor AC 500A / 4V 50kHz

Việc lựa chọn cảm biến cần dựa trên:

  • Dòng điện tối đa.
  • Tần số tín hiệu.
  • Dạng sóng.
  • Độ chính xác yêu cầu.
  • Phương pháp đấu nối.
  • Điều kiện an toàn khi đo.

5. Độ chính xác đo của 7140 MICROTEST

Độ chính xác điện áp và dòng điện

Dải tần Độ chính xác
DC ±(0.05% giá trị đọc + 0.05% dải đo)
0.2Hz đến dưới 45Hz ±(0.1% giá trị đọc + 0.1% dải đo)
45Hz đến 66Hz ±(0.05% giá trị đọc + 0.05% dải đo)
Trên 66Hz đến 1kHz ±(0.1% giá trị đọc + 0.1% dải đo)
Trên 1kHz đến 10kHz Theo điều kiện kỹ thuật của nhà sản xuất
Trên 10kHz đến 100kHz Theo điều kiện kỹ thuật của nhà sản xuất

Độ chính xác công suất

Trong dải tần 45Hz đến 66Hz, độ chính xác công suất tác dụng đạt:

±(0.05% giá trị đọc + 0.05% dải đo)

Khi sử dụng máy, cần lựa chọn dải đo phù hợp để hạn chế sai số và đảm bảo kết quả chính xác.

6. 7140 MICROTEST – Phân tích sóng hài đến bậc 100

Sóng hài thường xuất hiện trong các hệ thống sử dụng tải phi tuyến như bộ nguồn switching, biến tần, bộ sạc và thiết bị điện tử công suất.

7140 MICROTEST hỗ trợ phân tích các thành phần sóng hài đến bậc 100, giúp người dùng đánh giá chất lượng tín hiệu điện.

Các chức năng phân tích sóng hài

  • Phân tích điện áp sóng hài.
  • Phân tích dòng điện sóng hài.
  • Phân tích công suất sóng hài.
  • Đo THDV.
  • Đo THDI.
  • Đo THDW.
  • Hiển thị góc pha.
  • Hiển thị biểu đồ cột.
  • Phân tích sóng hài chẵn và lẻ.
  • Theo dõi sự thay đổi của sóng hài.

Ứng dụng phân tích sóng hài

Tính năng này phù hợp để kiểm tra:

  • Bộ nguồn chuyển mạch.
  • Adapter.
  • Bộ sạc.
  • Thiết bị điện tử.
  • Thiết bị gia dụng.
  • Tải phi tuyến.
  • Hệ thống có hiện tượng méo dạng sóng.
  • Các thiết bị có dòng điện biến dạng.

7. Đo công suất standby bằng 7140 MICROTEST

Công suất standby là mức điện năng mà thiết bị tiêu thụ khi không hoạt động ở chế độ chính nhưng vẫn được kết nối với nguồn điện.

Đối với các thiết bị tiết kiệm năng lượng, dòng điện standby có thể rất nhỏ. Vì vậy, máy đo cần có khả năng đo dòng thấp và độ phân giải công suất tốt.

7140 MICROTEST hỗ trợ:

  • Dòng điện nhỏ từ 5mA.
  • Độ phân giải công suất đến 10μW.
  • Đo công suất tiêu thụ thấp.
  • Theo dõi dòng điện ở chế độ chờ.
  • Phân tích mức tiêu thụ điện của bộ nguồn.

Các sản phẩm có thể kiểm tra

  • Adapter.
  • Bộ sạc điện thoại.
  • Bộ sạc laptop.
  • Tivi.
  • Thiết bị gia dụng.
  • Thiết bị mạng.
  • Thiết bị IoT.
  • Thiết bị điện tử dân dụng.

8. Chức năng Power Integration của 7140 MICROTEST

Chức năng Power Integration cho phép ghi nhận năng lượng tiêu thụ của thiết bị trong một khoảng thời gian xác định.

Tính năng chính

  • Đo điện năng Wh.
  • Đo điện lượng Ah.
  • Đặt thời gian tích phân.
  • Đo thủ công hoặc tự động.
  • Theo dõi công suất trong thời gian dài.
  • Hỗ trợ đánh giá mức tiêu thụ năng lượng.
  • Thời gian tích phân lên đến khoảng 10.000 giờ.

Ứng dụng

Chức năng này có thể được sử dụng để:

  • Đánh giá công suất tiêu thụ của động cơ.
  • Kiểm tra thiết bị quay.
  • Đo mức tiêu thụ điện của bộ sạc.
  • Kiểm tra thiết bị trong chu kỳ hoạt động dài.
  • So sánh mức tiêu thụ điện giữa các chế độ.
  • Đánh giá hiệu suất thiết bị.

9. Các chế độ hiển thị trên 7140 MICROTEST

Meter Mode

Chế độ Meter hiển thị các giá trị đo trực tiếp trên màn hình.

Người dùng có thể lựa chọn hiển thị:

  • 4 thông số.
  • 8 thông số.
  • 16 thông số.

Máy cũng hỗ trợ theo dõi giá trị lớn nhất và nhỏ nhất của các thông số được lựa chọn.

Waveform Display

Chế độ Waveform cho phép quan sát dạng sóng điện áp và dòng điện.

Tính năng này giúp phát hiện:

  • Dạng sóng méo.
  • Nhiễu tín hiệu.
  • Dòng điện khởi động.
  • Biến động tải.
  • Thành phần DC.
  • Hiện tượng bất thường trong quá trình hoạt động.

Trend Graph

Biểu đồ xu hướng giúp theo dõi sự thay đổi của thông số theo thời gian.

Có thể sử dụng để:

  • Theo dõi công suất.
  • Kiểm tra biến động dòng điện.
  • Quan sát quá trình tăng tải.
  • Phân tích sự thay đổi điện áp.
  • Theo dõi hiệu suất.
  • Xác định thời điểm phát sinh bất thường.

Harmonic Bar Chart

Biểu đồ cột sóng hài giúp hiển thị trực quan mức độ của từng thành phần sóng hài.

Người dùng có thể nhanh chóng xác định:

  • Bậc sóng hài chiếm ưu thế.
  • Mức độ méo dạng sóng.
  • Thành phần sóng hài bất thường.
  • Sự khác biệt giữa các điều kiện tải.

10. Chức năng PASS/FAIL trên 7140 MICROTEST

7140 MICROTEST hỗ trợ chế độ Comparison Mode, cho phép người dùng cài đặt giới hạn trên và giới hạn dưới cho các thông số cần kiểm tra.

Sau khi đo, thiết bị có thể tự động phán định:

  • PASS – Kết quả nằm trong giới hạn cho phép.
  • FAIL – Kết quả vượt ngoài giới hạn cài đặt.

Ứng dụng kiểm tra PASS/FAIL

  • Kiểm tra công suất nguồn.
  • Kiểm tra dòng điện tiêu thụ.
  • Kiểm tra điện áp đầu vào.
  • Kiểm tra bộ sạc.
  • Kiểm tra adapter.
  • Kiểm tra thiết bị điện tử trên dây chuyền.
  • Kiểm tra sản phẩm hàng loạt.

Tính năng này giúp giảm thao tác đánh giá thủ công và nâng cao tính nhất quán trong quy trình QC.

11. Ứng dụng của 7140 MICROTEST Power Analyzer

Kiểm tra bộ nguồn

7140 MICROTEST có thể sử dụng để đo:

  • Điện áp đầu vào.
  • Dòng điện đầu vào.
  • Công suất tiêu thụ.
  • Hệ số công suất.
  • Công suất phản kháng.
  • Công suất biểu kiến.
  • Sóng hài.
  • Dạng sóng.
  • Công suất standby.

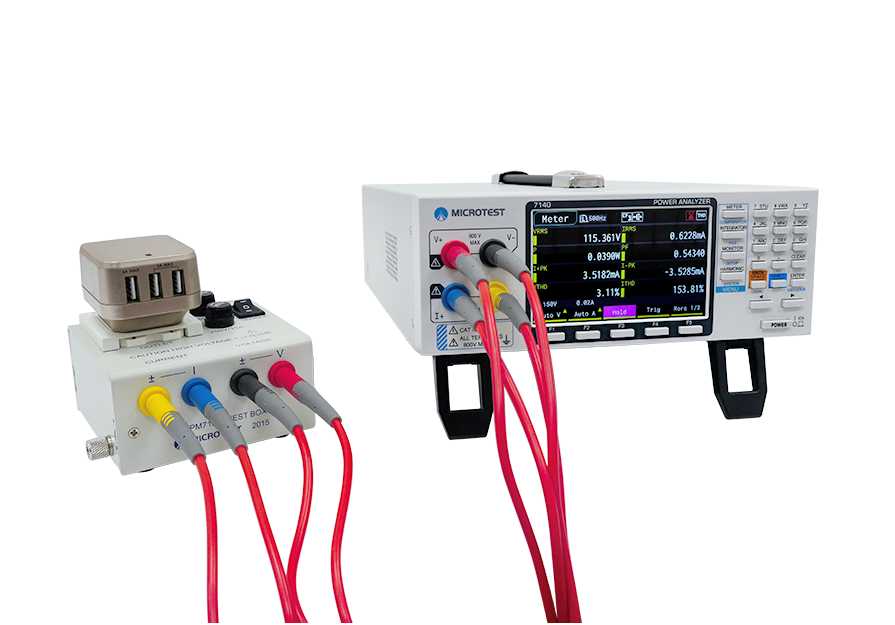

Kiểm tra adapter và bộ sạc

Máy phù hợp để kiểm tra:

  • Adapter AC/DC.
  • Bộ sạc điện thoại.
  • Bộ sạc laptop.
  • Bộ sạc pin.
  • Bộ nguồn thiết bị điện tử.
  • Bộ nguồn switching.

Các phép đo có thể bao gồm:

  • Công suất không tải.
  • Công suất khi có tải.
  • Dòng điện khởi động.
  • Công suất standby.
  • Mức tiêu thụ năng lượng.
  • Hệ số công suất.
  • Độ méo dòng điện.

Đánh giá thiết bị điện tử

7140 MICROTEST hỗ trợ đánh giá mức tiêu thụ điện của:

  • Tivi.
  • Màn hình.
  • Máy tính.
  • Thiết bị mạng.
  • Thiết bị gia dụng.
  • Thiết bị IoT.
  • Thiết bị điện tử dân dụng.

Kiểm tra động cơ và thiết bị quay

Chức năng Power Integration giúp theo dõi:

  • Công suất tiêu thụ theo thời gian.
  • Dòng điện vận hành.
  • Điện năng tiêu thụ.
  • Biến động tải.
  • Hiệu suất hoạt động.
  • Độ ổn định của động cơ.

Phân tích chất lượng điện năng

7140 MICROTEST có thể hỗ trợ kiểm tra:

  • Méo dạng sóng.
  • Sóng hài.
  • Tải phi tuyến.
  • Nhiễu tần số cao.
  • Thành phần DC trong nguồn AC.
  • Biến động điện áp và dòng điện.

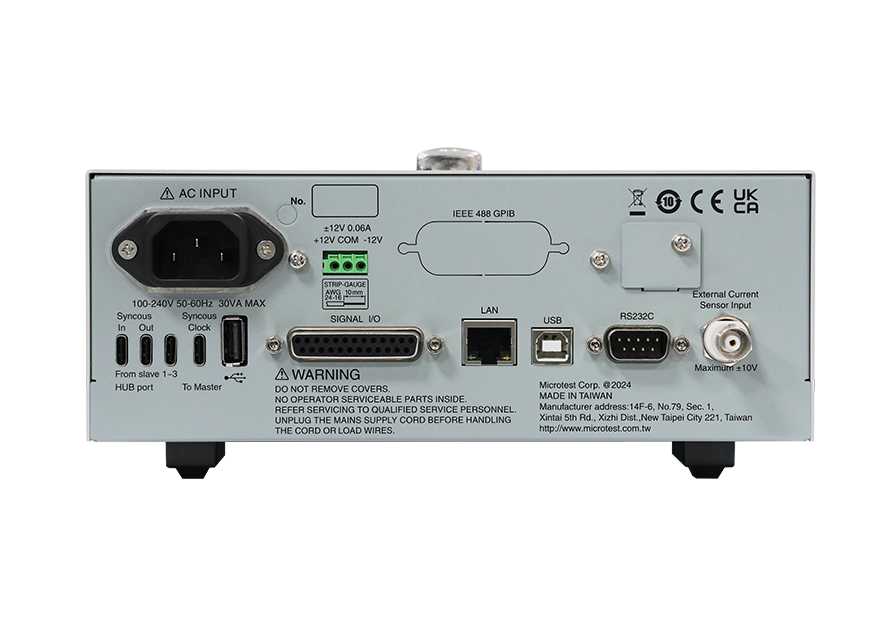

12. Giao tiếp và lưu dữ liệu

7140 MICROTEST hỗ trợ các giao tiếp:

  • USB.
  • RS-232.
  • Ethernet 10/100M.

Các giao tiếp này hỗ trợ:

  • Kết nối máy tính.
  • Điều khiển thiết bị.
  • Thu thập dữ liệu.
  • Lưu kết quả đo.
  • Phục vụ kiểm tra tự động.
  • Tích hợp vào hệ thống đo kiểm.

Máy cũng hỗ trợ lưu dữ liệu thông qua USB và bộ nhớ Flash tích hợp.

13. Phụ kiện 7140 MICROTEST

Phụ kiện tiêu chuẩn

Mã phụ kiện Tên phụ kiện
— Power Cord
TL-PM0001 Test Cable – Red, 100cm
TL-PM0002 Test Cable – Black, 100cm
TL-PM0003 Test Cable – Blue, 100cm
TL-PM0004 Test Cable – Yellow, 100cm

Phụ kiện tùy chọn

Mã phụ kiện Tên phụ kiện
F71201 Test Box
TL-000006 Ethernet Cable, 150cm
TL-000007 USB Cable, 180cm, Type-A to Type-B
AX-PM0001 Test Probe – Red
AX-PM0002 Test Probe – Black
AX-PM0003 Alligator Clips – Yellow
AX-PM0004 Alligator Clips – Blue
TL-000014 D-Sub Cable, 25M to 25M, 180cm
Current Transformer AC 100A / 1V
Current Sensor AC 500A / 4V

14. Thông số môi trường và nguồn cấp

Hạng mục Thông số
Nguồn cấp 100VAC – 240VAC
Tần số nguồn 50–60Hz
Công suất tiêu thụ Tối đa 30VA
Giao tiếp USB, RS-232, Ethernet 10/100M
Nhiệt độ hoạt động 13°C – 40°C
Độ ẩm hoạt động Nhỏ hơn 80%RH
Khối lượng Khoảng 2.9kg
Kích thước 214 × 115 × 300mm

15. Vì sao nên lựa chọn 7140 MICROTEST?

7140 MICROTEST là giải pháp phù hợp cho các doanh nghiệp cần đo và phân tích công suất chính xác trong quá trình nghiên cứu, kiểm tra và sản xuất.

Các ưu điểm chính

  • Đo công suất AC/DC một pha.
  • Độ chính xác công suất cơ bản ±0.05%.
  • Băng thông từ DC đến 100kHz.
  • Tốc độ lấy mẫu 500kSPS.
  • Độ phân giải A/D 16-bit.
  • Đo điện áp tối đa 800V.
  • Đo dòng điện trực tiếp tối đa 30A.
  • Hỗ trợ cảm biến dòng điện bên ngoài.
  • Phân tích sóng hài đến bậc 100.
  • Đo công suất standby từ dòng điện thấp.
  • Độ phân giải công suất đến 10μW.
  • Tích phân năng lượng lên đến 10.000 giờ.
  • Hiển thị dạng số, dạng sóng và biểu đồ xu hướng.
  • Hỗ trợ PASS/FAIL.
  • Giao tiếp USB, RS-232 và Ethernet.
  • Thiết kế nhỏ gọn, dễ sử dụng.

16. So sánh nhanh 7140 MICROTEST và 7130 MICROTEST

Theo thông tin lựa chọn sản phẩm của MICROTEST, cả hai model đều có các đặc điểm:

  • Đo AC/DC.
  • Dải tần từ DC đến 100kHz.
  • Độ chính xác cơ bản ±0.05%.
  • Tốc độ lấy mẫu 500kSPS.
  • Hiển thị dạng số.
  • Hiển thị dạng sóng điện áp và dòng điện.

7140 MICROTEST được trang bị thêm các tính năng phân tích nâng cao như:

  • Phân tích sóng hài đến bậc 100.
  • Biểu đồ xu hướng.
  • Biểu đồ cột sóng hài.
  • Khả năng hiển thị và phân tích nhiều thông số hơn.

Theo thông tin trên trang sản phẩm, 7130 MICROTEST hỗ trợ phân tích sóng hài đến bậc 50, trong khi 7140 MICROTEST hỗ trợ đến bậc 100.

17. Câu hỏi thường gặp về 7140 MICROTEST

7140 MICROTEST đo được điện áp tối đa bao nhiêu?

Máy hỗ trợ đo điện áp đầu vào trực tiếp tối đa 800V, tùy điều kiện và dải đo được lựa chọn.

7140 MICROTEST đo được dòng điện tối đa bao nhiêu?

Dòng điện đầu vào trực tiếp tối đa là 30A. Với dòng điện lớn hơn, người dùng có thể sử dụng cảm biến dòng điện bên ngoài tương thích.

7140 MICROTEST có đo được công suất DC không?

Có. Máy hỗ trợ đo AC/DC với dải tần bắt đầu từ DC.

7140 MICROTEST có đo được công suất standby không?

Có. Máy hỗ trợ dòng điện nhỏ từ 5mA và độ phân giải công suất đến 10μW, phù hợp cho các phép đo công suất chờ.

7140 MICROTEST phân tích được bao nhiêu bậc sóng hài?

Máy hỗ trợ phân tích sóng hài đến bậc 100.

7140 MICROTEST có chức năng ghi năng lượng tiêu thụ không?

Có. Chức năng Power Integration hỗ trợ đo Wh, Ah và theo dõi năng lượng tiêu thụ trong thời gian dài, lên đến khoảng 10.000 giờ.

7140 MICROTEST có kết nối máy tính không?

Có. Thiết bị hỗ trợ USB, RS-232 và Ethernet 10/100M.

7140 MICROTEST có chức năng PASS/FAIL không?

Có. Người dùng có thể cài đặt giới hạn trên và giới hạn dưới để tự động đánh giá kết quả đo.

18. Kết luận

7140 MICROTEST Power Analyzer là máy phân tích công suất AC/DC có độ chính xác cao, băng thông rộng và nhiều chức năng phân tích chuyên sâu.

Với khả năng đo điện áp đến 800V, dòng điện trực tiếp đến 30A, độ chính xác công suất cơ bản ±0.05%, tốc độ lấy mẫu 500kSPS, phân tích sóng hài đến bậc 100 và đo năng lượng trong thời gian dài, 7140 MICROTEST đáp ứng tốt các nhu cầu:

  • Đo công suất bộ nguồn.
  • Kiểm tra adapter và bộ sạc.
  • Đo công suất standby.
  • Phân tích sóng hài.
  • Đánh giá hiệu suất thiết bị.
  • Kiểm tra thiết bị điện – điện tử.
  • Kiểm tra QC trên dây chuyền.
  • Nghiên cứu và phát triển sản phẩm.

TDMK cung cấp 7140 MICROTEST Power Analyzer và các thiết bị đo kiểm công nghiệp chính hãng, hỗ trợ tư vấn cấu hình, lựa chọn phụ kiện và giải pháp đo phù hợp với yêu cầu thực tế của khách hàng.

7140 MICROTEST – Máy Phân Tích Công Suất Power Analyzer AC/DC

7140 MICROTEST Power Analyzer đo công suất AC/DC với độ chính xác ±0.05%, băng thông đến 100kHz, phân tích sóng hài bậc 100, đo tối đa 800V/30A.

Focus Keyword

7140 MICROTEST

  • MICROTEST 7140
  • 7140 Power Analyzer
  • Máy phân tích công suất 7140
  • Máy đo công suất MICROTEST 7140
  • Máy phân tích công suất AC/DC
  • Máy đo công suất chính xác cao
  • Máy đo công suất standby
  • Máy phân tích sóng hài
  • Máy đo điện năng
  • Power Analyzer 7140
  • Máy đo công suất 800V 30A

7140-microtest-may-phan-tich-cong-suat

  • 7140 MICROTEST Power Analyzer
  • May phan tich cong suat 7140 MICROTEST
  • May do cong suat AC DC MICROTEST 7140
  • 7140 MICROTEST may phan tich song hai


Exclusive Super Filter Function: High-pass / Low-pass / Band-pass Filters

Engineers can select the appropriate frequency range based on actual test requirements to analyze power parameters within the target frequency band.

The switching power supply of the charger, the load-side device, and the intermediate cable may introduce high-frequency noise and low-frequency disturbance signals, which affect the accuracy of the power waveform.

By enabling the low-pass filter, high-frequency noise generated by the charger is effectively suppressed, resulting in smoother average power and current waveforms. This is suitable for observing overall charging efficiency and load stability.

Up to 100-Order Harmonic Analysis with Odd and Even Harmonics Display

MICROTEST 7140 Power Analyzer meets the Harmonic measurement requirements of IEC61000-4-7 standards, supporting harmonic analysis up to 100 orders. The measurement results can be displayed as either numerical values or bar charts, allowing for precise analysis of key harmonic parameters such as voltage, current, power, voltage distortion percentage, power distortion percentage, voltage phase angle, and current phase
angle.



In harmonic analysis mode, engineers can choose to display odd-order harmonics or even-order harmonics.

Focusing on odd-order harmonics helps quickly identify issues such as nonlinear loads or voltage distortion, allowing for precise pinpointing of factors affecting power quality.

Filtering evenorder harmonics is effective for diagnosing potential risks such as load imbalance or equipment aging, simplifying data analysis and enabling engineers to quickly get to the root of the issue.

｜Displaying Odd-Order Harmonic Analysis

Harmonics with Even Multiples of the Rated Frequency (Even-Order Harmonics)

Identifying Potential Asymmetry or Specific Equipment Issues

｜Even Harmonic Analysis Display

Harmonics at Odd Multiples of the Rated Frequency (Fundamental Frequency)

Evaluating the Impact of Non-Linear Loads on the System



The instrument uses independent measurement modules, allowing engineers to simultaneously perform harmonic analysis and integration, enabling real-time monitoring and analysis.





Power Integration Mode

In Power Integration Mode, the MICROTEST 7140 accurately measures current integration (Ah) and energy (Wh) over a time range of up to 10,000 hours. It allows for long-term monitoring of equipment’s energy consumption and current demand, making it ideal for durability testing of motors/rotating machinery. The instrument also supports data storage via the standard USB Host communication.

With its independent measurement modules, the instrument can simultaneously perform harmonic analysis and integration in any screen background, enabling real-time evaluation of harmonic effects in the system.



Moving the Timeline for More Flexible Trend Analysis, Quickly Focusing on Specific Moments or Sections

MICROTEST 7140 Power Analyzer supports trend chart analysis, allowing for a more intuitive view of how power parameters change over time through the timeline. This feature enables engineers to quickly and accurately pinpoint data variations at specific moments.

  • Transient Division
  • Trend Prediction and Diagnosis
  • Efficiency and Performance Verification
  • Comparative Analysis
  • Data Logging and Reporting



Front-Facing Voltage/Current Input Terminals for Easy Connection

The voltage/current measurement input terminals adopt a front-facing design, enabling quick and convenient connection with the F71201 fixture box. The F71201 connection cables can be directly connected to the 7140 Power Analyzer, allowing DUTs (such as AC plugs) to be plugged into the fixture box for plug-and-play functionality, eliminating the hassle of manual wiring.



Support Switching Between High and Low Current Measurement Modes –Eliminating Manual Wiring

Most power measurement instruments cannot automatically adjust wiring to compensate for the internal resistance of current and voltage meters, which affects power consumption measurements. Engineers typically need to use the correct wiring method (U-I / I-U wiring) to ensure precise standby power measurement.

The MICROTEST 7140 supports manual switching between high and low current measurement modes (when used with the F71201 test fixture and for currents below 15A), eliminating the need for manual rewiring and improving measurement efficiency.

｜High-Current Mode

When measuring high-current products, the F71201 test fixture allows switching to high-current mode. The voltage measurement point is directly connected to the DUT (Device Under Test) to prevent voltage drop in the wiring loop, ensuring accurate power measurement without underestimation caused by high-current load conditions.

｜Low-Current Mode

When measuring low standby power products, switching to small current mode automatically compensates for the 7140 voltage input internal resistance of 1.66MΩ, ensuring that the measured power approaches 0W. This feature is particularly useful for standby power evaluation, providing high accuracy in ultra-low power measurements.



In Meter Mode, up to 4/8/16 sets of parameters can be displayed at once

MICROTEST 7140 features a 4.3”TFT LCD display with 5-digit measurement readout. In Meter mode, it can simultaneously show 4/8/16 sets of parameters.

It offers ultra-high precision for voltage, current, and power measurements, achieving an accuracy of ±0.05% of the reading ±0.05% of the range.



Automatic PASS/FAIL Judgment

MICROTEST 7140 supports Comparison Mode, allowing users to set upper and lower limit values. This feature is ideal for production line testing, where it can automatically perform PASS/FAIL judgment for multiple parameters, such as voltage, current, and power, based on the defined
limit values.



Simultaneous Monitoring of Maximum and Minimum Values for 4/8 Parameters

MICROTEST 7140 is capable of simultaneously monitoring 4 or 8 parameters, displaying their maximum and minimum values. This helps engineers efficiently track fluctuations and variations in power-related parameters. Additionally, it supports graphical display and features a simple oscilloscope function to observe voltage and current waveforms. With its USB Host storage interface, users can directly capture waveform screenshots and record values without the need for an external oscilloscope.



Effective Analysis of AC Power Parameters with DC Characteristics in Voltage/Current

Due to grid fluctuations, the waveform of AC power may not always be a perfect sine wave. When measuring AC parameters, the MICROTEST 7140 can simultaneously display the DC component within the AC voltage and current data. This provides a more comprehensive view of power quality, assisting engineers in optimizing and analyzing power supply designs.



Circuit and Frequency Filtering Function

With the MICROTEST 7140 supporting filtering functions, unwanted frequencies in the signal can be filtered out during measurement, leaving only the signals within the target frequency range. This results in cleaner waveforms and more precise measurements of important power-related parameters in power systems.



Current Sensor Input

MICROTEST 7140 provides a maximum input of 800V and 30A. For current measurement needs exceeding 30A, voltage input-type current clamps or current sensors can be purchased for testing.

High Current Measurement Solution
Clamp- on Tr ans f ormer Cur r ent Sensor







AC 100A/ 1V AC 500A/ 4V
Bandwidth 5kHz Bandwidth 50kHz

Specifications

Selection

Model 7140 Powar Analyzer 7130 Power Meter
Frequency Range D C , 0 . 2H z~10 0 k H z D C , 0 . 2H z~10 0 k H z
Basic Measurement Accuracy ±0 . 0 5 % ±0 . 0 5 %
Sampling Rate 5 0 0 k SP S 5 0 0 k SP S
Meter Mode ● ●
Harmonic Analysis 100th-order harmonic 50th-order harmonic
Voltage and Current Waveform Display ● ●
Power Trend Graph ● —
Harmonic Bar Char t ● —

Extensive Parameter Measurement

Voltage (VRMS/ VDC/ V+PK/ V-PK) Apparent Power（S）
Current (IRMS/ IDC/ I+PK/ I-PK) Reactive Power ( Q )
Frequency (VHZ/ IHZ) Phase Angle (DEG)
Power（P） Total Harmonic Distortion (THDV/ THDI/ THDW)
Crest Factor (CFV/ CFI) Maximum Current Ratio (MCR)
Power Factor（PF） Displacement Power Factor (DPF)

Input

Input
Measurement range Voltage Crest factor 3: 15V/ 30V/ 60V/ 150V/ 300V/ 600V
Crest factor 6: 7.5V/ 15V/ 30V/ 75V/ 150V/ 300V
Current: Direct input Crest factor 3: 5mA/10mA/20mA/50mA/100mA/200mA/0.5A/1A/2A/5A/10A/20A(Max30A)
Crest factor 6: 2.5mA/5mA/10mA/25mA/50mA/100mA/0.25A/0.5A/1A/2.5A/5A/10A
Current
External current sensor input		 Crest factor 3: 500mV/ 1V/ 2V/ 5V/ 10V
Input impedance Voltage Input resistance: Approx. 1.66MΩ
Input capacitance:Approx. 13pF (Parallel with the resistance)
Current
Direct input		 Crest factor 3: 5mA/10mA/20mA/50mA/100mA/200mA
Crest factor 6: 2.5mA/5mA/10mA/25mA/50mA/100mA		 Input resistance:Approx. 500mΩ+10mΩ(wire)
Input inductance:Approx. 0.1μH
Crest factor 3: 0.5A/1A/2A/5A/10A/20A
Crest factor 6: 0.25A/0.5A/1A/2.5A/5A/10A		 Input resistance: Approx. 5mΩ + 3mΩ(wire)
Input inductance: Approx. 0.1μH
Current
External current sensor input		 Crest factor 3: 0.5V/1V/2V/5V/10V Input resistance: Approx. 10kΩ
Continuous maximum
allowable input		 BNC Max AC 10V
Voltage Peak value 1131V
Current Crest factor 3: 5mA/10mA/20mA/50mA/100mA/200mA
Crest factor 6: 2.5mA/5mA/10mA/25mA/50mA/100mA		 Maximum current: 0.9A
Crest factor 3: 0.5A/1A/2A/5A/10A/20A
Crest factor 6: 0.25A/0.5A/1A/2.5A/5A/10A		 Maximum current: 30A
Line filter Select OFF or ON(cutoff frequency at 500Hz/5kHz/100kHz), THD ON(cutoff frequency at 500Hz/ 5kHz)
Frequency filter Select OFF or ON(cutoff frequency at 500Hz)
A/D converter Simultaneous conversion of voltage and current inputs
Resolution: 16bits, Maximum conversion rate: 500kSPS

Voltage/ Current/ Active Power Accuracy

Voltage/ Current/ Active Power Accuracy




Voltage and Current
Accuracy

 Accuracy DC DC Accuracy ±0.05% reading ± 0.05% of range
0.2Hz ≦ f < 45Hz ±(0.1% of reading + 0.1% of range)
45Hz ≦ f ≦ 66Hz ±(0.05% of reading + 0.05% of range)
66Hz < f ≦ 1kHz (0.1% of reading + 0.1 % of range)
1kHz < f ≦ 10kHz ±([{0.07×(f)}% of reading] + 0.3% of range )
10kHz < f ≦ 100kHz ±(0.4 % of reading + 0.4 % of range)±[{0.04×(f–10)}% of reading]
Frequency
range		 Data update interval Measurement Frequency Range
0.05s 40Hz ~ 100kHz
0.1s 20Hz ~ 100kHz
0.2s 10Hz ~ 100kHz
0.25s 8Hz ~ 100kHz
0.5s 5Hz ~ 100kHz
1s 2Hz ~ 100kHz
2s 1.5Hz ~ 100kHz
5s 0.5Hz ~ 100kHz
10s~60mins 0.2Hz ~ 100kHz
Active Power

Accuracy

 Requirements Same as the conditions for voltage and current. Power factor: 1
Accuracy DC ±(0.05% reading ± 0.05% of range)
0.1Hz ≦ f < 45Hz ±(0.2% of reading + 0.2% of range)
45Hz ≦ f ≦ 66Hz ±(0.05% of reading + 0.05% of range)
66Hz <f ≦ 1kHz ±(0.1% of reading + 0.1 % of range)
1kHz <f ≦ 10kHz ±(0.1% of reading + 0.2% of range)± [{0.06×(f)}% of reading]
10kHz < f ≦ 100kHz ±(0.4 % of reading + 0.4 % of range)±[{0.07×(f–10)}% of reading]

Integration

Integration
Mode Manual integration mode
Timer Automatically stop integration by setting a timer
Selectable range: 0h00m00s ~ 9999h59m59s(0h00m00s, automatically sets to manual integration mode)
Count overflow WP: 999999MWh/-99999MWh, q: 999999MAh/-99999MAh
Accuracy ±(Power accuracy (or current accuracy) + 0.05% of reading) (fixed range)
*In auto-range mode, measurement is not performed during range switching. The first measurement after switching and
the non-measurement period are included in calculations
Range setting Auto range or fixed range for Integration is available.
*Refer to the “Voltage, Current, and Power Measurement” section for range switching.
Valid Frequency Ranges for Integration Active power: DC to 100 kHz
Current: DC to 100 kHz
Timer accuracy ±0.02%

Harmonic

Harmonic
Measured item 1~100 {Voltage, Current, Power, Voltage Ratio, Current Ratio, Power Ratio, Voltage Phase Angle, Current Phase Angle},
and all measurement items when THD is not enabled
Method PLL synchronization method with Discrete Fourier Transform for harmonic analysis
Frequency range Fundamental frequency of the PLL source is in the range of 20Hz ~ 480Hz
PLL source Select voltage or current of each input element
DFT data length 4096
Accuracy 20Hz ≦ f < 45Hz ±(0.2% of reading + 0.2% of range)
45Hz ≦ f ≦ 66Hz ±(0.05% of reading + 0.05% of range)
66Hz < f ≦ 1kHz ±(0.1% of reading + 0.1 % of range)
1kHz < f ≦ 10kHz ±(0.1% of reading + 0.2% of range)± [{0.06×(f)}% of reading]
10kHz < f ≦ 48kHz ±(0.4 % of reading + 0.4 % of range)±[{0.07×(f–10)}% of reading]



External Current Sensor Input

Measurement range：Crest factor 3: 0.5V/ 1V/ 2V/ 5V/ 10V

MICROTEST 7140 provides a maximum input of 800V and 30A. For current measurement needs exceeding 30A, voltage input-type current
clamps or current sensors can be purchased for testing.

High Current Measurement Solution
Clamp- on Tr ans f ormer Cur r ent Sensor









AC 100A/ 1V AC 500A/ 4V
Bandwidth 5kHz Bandwidth 50kHz

System

https://www.youtube.com/watch?v=fEtxo0gF2Qw

Related products

7130 MICROTEST – Máy Đo Công Suất Power Meter AC/DC

5.000.000₫
Khuyến mại Gọi điện có giá tốt nhất

7130 MICROTEST – Máy Đo Công Suất Power Meter AC/DC

Liên hệ báo giá
