7130 MICROTEST – Máy Đo Công Suất Power Meter AC/DC

7130 MICROTEST Power Meter là máy đo công suất AC/DC một pha, được thiết kế để kiểm tra và phân tích các thông số điện của bộ nguồn, adapter, bộ sạc, thiết bị điện tử và các loại tải điện.

Thiết bị nổi bật với độ chính xác đo cơ bản lên đến ±0.05%, tốc độ lấy mẫu 500kSPS, băng thông đo từ DC đến 100kHz, hỗ trợ điện áp đầu vào tối đa 800V, dòng điện trực tiếp tối đa 30A và phân tích sóng hài đến bậc 50.

Với màn hình màu 4.3 inch, chức năng hiển thị dạng sóng, đo công suất standby, tích phân năng lượng đến 10.000 giờ và phán định PASS/FAIL, 7130 MICROTEST là giải pháp phù hợp cho phòng R&D, phòng QC và dây chuyền sản xuất thiết bị điện – điện tử.

Liên hệ báo giá

Tư Vấn Kỹ Thuật

7130 MICROTEST – Máy Đo Công Suất Power Meter AC/DC

1. Giới thiệu 7130 MICROTEST Power Meter

Trong quá trình nghiên cứu, phát triển và sản xuất thiết bị điện – điện tử, việc đo chính xác công suất tiêu thụ là yếu tố quan trọng để đánh giá hiệu suất, độ ổn định và chất lượng sản phẩm.

Không chỉ đo điện áp và dòng điện, 7130 MICROTEST còn hỗ trợ phân tích:

Công suất tác dụng.
Công suất biểu kiến.
Công suất phản kháng.
Hệ số công suất.
Tần số.
Góc pha.
Crest Factor.
Độ méo hài tổng THD.
Điện năng tiêu thụ.
Dòng điện và công suất ở chế độ standby.

Máy được thiết kế với giao diện đo trực quan, hỗ trợ hiển thị đồng thời nhiều thông số và quan sát dạng sóng điện áp, dòng điện theo thời gian thực.

2. Ưu điểm nổi bật của 7130 MICROTEST

Độ chính xác đo cơ bản ±0.05%

7130 MICROTEST có độ chính xác cơ bản lên đến ±0.05%, giúp đảm bảo độ tin cậy trong các phép đo điện áp, dòng điện và công suất.

Thiết bị phù hợp với các ứng dụng yêu cầu đo chính xác như:

Đo công suất bộ nguồn.
Kiểm tra adapter.
Kiểm tra bộ sạc.
Đánh giá công suất tiêu thụ của thiết bị điện tử.
Đo công suất ở chế độ chờ.
Kiểm tra hiệu suất hoạt động của tải điện.

Độ chính xác thực tế phụ thuộc vào tần số, dải đo, hệ số công suất, dạng sóng và điều kiện vận hành.

Đo AC/DC với băng thông đến 100kHz

7130 MICROTEST hỗ trợ đo điện áp và dòng điện trong dải:

DC, 0.2Hz đến 100kHz

Băng thông rộng giúp máy có thể sử dụng cho nhiều loại tín hiệu và thiết bị:

Nguồn AC.
Nguồn DC.
Bộ nguồn switching.
Adapter.
Bộ sạc.
Thiết bị điện tử công suất.
Mạch điều khiển.
Tải có tín hiệu biến thiên nhanh.

Tốc độ lấy mẫu 500kSPS

Máy sử dụng bộ chuyển đổi A/D 16-bit với tốc độ chuyển đổi tối đa 500kSPS.

Điện áp và dòng điện được chuyển đổi đồng thời, hỗ trợ quan sát chính xác hơn:

Dạng sóng điện áp.
Dạng sóng dòng điện.
Dòng điện khởi động.
Biến động tải.
Nhiễu tín hiệu.
Méo dạng sóng.
Các hiện tượng bất thường trong quá trình vận hành.

Phân tích sóng hài đến bậc 50

7130 MICROTEST hỗ trợ phân tích sóng hài đến bậc 50, đáp ứng nhu cầu kiểm tra các thành phần tần số trong hệ thống điện.

Máy có thể phân tích:

Điện áp sóng hài.
Dòng điện sóng hài.
Công suất sóng hài.
Tỷ lệ méo điện áp.
Tỷ lệ méo dòng điện.
Tỷ lệ méo công suất.
Góc pha điện áp.
Góc pha dòng điện.

Người dùng có thể lựa chọn hiển thị:

Sóng hài bậc lẻ.
Sóng hài bậc chẵn.
Kết quả dạng số.
Biểu đồ phân tích theo từng thành phần.

Đo điện áp tối đa 800V và dòng điện tối đa 30A

7130 MICROTEST hỗ trợ đầu vào trực tiếp:

Điện áp tối đa: 800V.
Dòng điện tối đa: 30A.

Đối với ứng dụng cần đo dòng điện lớn hơn 30A, máy có thể kết hợp với cảm biến dòng điện hoặc kẹp dòng dạng đầu vào điện áp.

Đo công suất standby với độ phân giải 10μW

7130 MICROTEST hỗ trợ dải dòng điện nhỏ từ 5mA và độ phân giải công suất đến 10μW.

Tính năng này phù hợp để kiểm tra công suất chờ của:

Adapter.
Bộ sạc.
Tivi.
Màn hình.
Thiết bị gia dụng.
Thiết bị mạng.
Thiết bị IoT.
Thiết bị điện tử dân dụng.

Tích phân năng lượng đến 10.000 giờ

Chức năng Power Integration hỗ trợ đo:

Điện năng Wh.
Điện lượng Ah.
Công suất tích lũy.
Dòng điện tích lũy.
Mức tiêu thụ năng lượng theo thời gian.

Thời gian tích phân có thể cài đặt lên đến:

9.999 giờ 59 phút 59 giây

Tính năng này phù hợp cho các bài kiểm tra độ bền, kiểm tra động cơ và theo dõi mức tiêu thụ điện dài hạn.

3. Các thông số đo trên 7130 MICROTEST

7130 MICROTEST hỗ trợ nhiều thông số điện và công suất.

Nhóm thông số	Thông số đo
Điện áp	VRMS, VDC, V+PK, V-PK
Dòng điện	IRMS, IDC, I+PK, I-PK
Công suất tác dụng	P
Công suất biểu kiến	S
Công suất phản kháng	Q
Tần số	VHZ, IHZ
Góc pha	DEG
Hệ số công suất	PF
Hệ số công suất dịch chuyển	DPF
Crest Factor	CFV, CFI
Méo hài tổng	THDV, THDI, THDW
Maximum Current Ratio	MCR

Nhờ khả năng đo nhiều thông số, máy giúp kỹ thuật viên đánh giá đầy đủ tình trạng hoạt động của nguồn điện và tải.

4. Thông số kỹ thuật 7130 MICROTEST

4.1. Thông số đo tổng quát

Hạng mục	Thông số
Model	7130
Hãng sản xuất	MICROTEST
Tên thiết bị	Power Meter
Loại đo	AC/DC một pha
Dải tần đo	DC, 0.2Hz – 100kHz
Độ chính xác cơ bản	±0.05%
Tốc độ lấy mẫu	500kSPS
Độ phân giải A/D	16-bit
Điện áp đầu vào trực tiếp	Tối đa 800V
Dòng điện đầu vào trực tiếp	Tối đa 30A
Dòng điện nhỏ nhất	5mA
Độ phân giải công suất	10μW
Phân tích sóng hài	Đến bậc 50
Màn hình	TFT LCD màu 4.3 inch
Độ phân giải màn hình	800 × 480
Khối lượng	Khoảng 2.9kg
Kích thước	214 × 115 × 300mm

4.2. Dải điện áp đầu vào

Với Crest Factor 3:

15V.
30V.
60V.
150V.
300V.
600V.

Với Crest Factor 6:

7.5V.
15V.
30V.
75V.
150V.
300V.

Giá trị đỉnh điện áp đầu vào liên tục có thể đạt 1131V theo điều kiện kỹ thuật của nhà sản xuất.

4.3. Dải dòng điện đầu vào trực tiếp

Với Crest Factor 3:

5mA.
10mA.
20mA.
50mA.
100mA.
200mA.
0.5A.
1A.
2A.
5A.
10A.
20A.
Tối đa 30A.

Với Crest Factor 6:

2.5mA.
5mA.
10mA.
25mA.
50mA.
100mA.
0.25A.
0.5A.
1A.
2.5A.
5A.
10A.

4.4. Đầu vào cảm biến dòng điện ngoài

Khi cần đo dòng điện vượt quá 30A, 7130 MICROTEST hỗ trợ đầu vào cảm biến dòng điện dạng điện áp.

Thiết bị cảm biến	Khả năng đo	Băng thông
Current Transformer	AC 100A / 1V	5kHz
Current Sensor	AC 500A / 4V	50kHz

Ngoài ra, đầu vào cảm biến hỗ trợ các mức:

0.5V.
1V.
2V.
5V.
10V.

5. Độ chính xác đo của 7130 MICROTEST

5.1. Độ chính xác điện áp và dòng điện

Dải tần	Độ chính xác
DC	±(0.05% giá trị đọc + 0.05% dải đo)
0.2Hz đến dưới 45Hz	±(0.1% giá trị đọc + 0.1% dải đo)
45Hz đến 66Hz	±(0.05% giá trị đọc + 0.05% dải đo)
Trên 66Hz đến 1kHz	±(0.1% giá trị đọc + 0.1% dải đo)
Trên 1kHz đến 10kHz	Theo điều kiện tần số của nhà sản xuất
Trên 10kHz đến 100kHz	Theo điều kiện tần số của nhà sản xuất

5.2. Độ chính xác công suất tác dụng

Ở dải tần 45Hz đến 66Hz, độ chính xác công suất tác dụng đạt:

±(0.05% giá trị đọc + 0.05% dải đo)

Đối với các tần số khác, sai số sẽ thay đổi theo điều kiện kỹ thuật được công bố bởi MICROTEST.

6. 7130 MICROTEST – Phân tích sóng hài đến bậc 50

Sóng hài có thể xuất hiện trong hệ thống sử dụng tải phi tuyến như:

Bộ nguồn switching.
Bộ sạc.
Adapter.
Biến tần.
Thiết bị điện tử công suất.
Thiết bị gia dụng.
Hệ thống điều khiển điện tử.

7130 MICROTEST hỗ trợ phân tích sóng hài đến bậc 50 theo phương pháp đồng bộ PLL kết hợp biến đổi Fourier rời rạc DFT.

Các thông số phân tích

Điện áp sóng hài.
Dòng điện sóng hài.
Công suất sóng hài.
Tỷ lệ điện áp sóng hài.
Tỷ lệ dòng điện sóng hài.
Tỷ lệ công suất sóng hài.
Góc pha điện áp.
Góc pha dòng điện.

Hiển thị sóng hài bậc lẻ và bậc chẵn

7130 MICROTEST hỗ trợ lựa chọn hiển thị:

Sóng hài bậc lẻ

Việc tập trung vào sóng hài bậc lẻ giúp hỗ trợ đánh giá:

Ảnh hưởng của tải phi tuyến.
Méo dạng sóng.
Thành phần bất thường trong nguồn điện.
Các vấn đề liên quan đến chất lượng điện năng.

Sóng hài bậc chẵn

Sóng hài bậc chẵn có thể hỗ trợ kỹ thuật viên kiểm tra:

Mất cân bằng.
Tính đối xứng của tín hiệu.
Một số hiện tượng bất thường trong thiết bị.
Dấu hiệu lão hóa hoặc lỗi tải.

MICROTEST 7130 hỗ trợ phân tích sóng hài theo các yêu cầu liên quan đến IEC 61000-4-7.

7. Đo công suất standby bằng 7130 MICROTEST

Đo công suất standby là phép kiểm tra quan trọng đối với các thiết bị điện tử tiết kiệm năng lượng.

Khi thiết bị ở trạng thái chờ, mức tiêu thụ điện thường rất thấp. Nếu thiết bị đo có điện trở đầu vào hoặc phương pháp đấu nối không phù hợp, kết quả có thể bị ảnh hưởng.

7130 MICROTEST hỗ trợ:

Dải dòng điện nhỏ từ 5mA.
Độ phân giải công suất 10μW.
Đo công suất thấp.
Theo dõi dòng điện standby.
Bù ảnh hưởng của điện trở đầu vào.

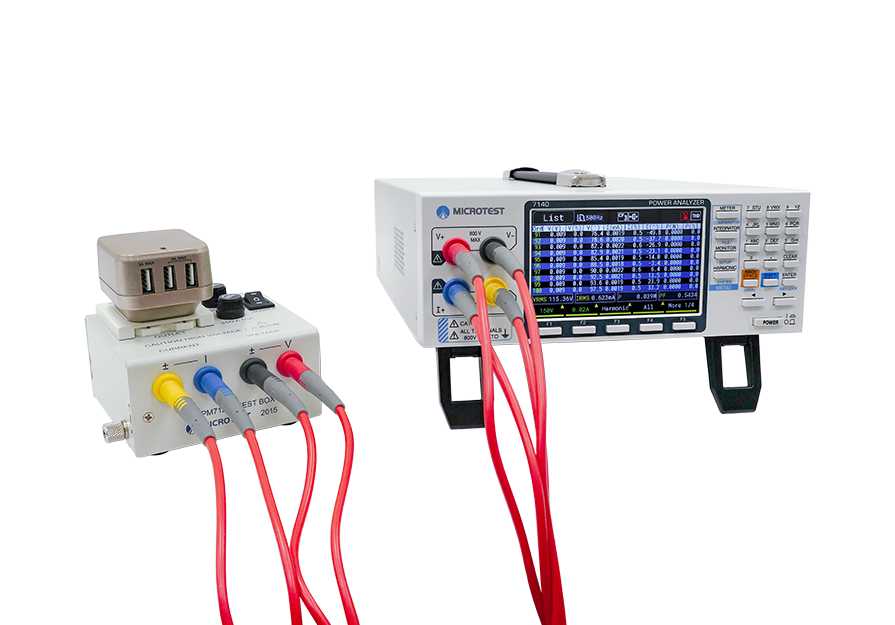

Chuyển đổi giữa chế độ đo dòng cao và dòng thấp khi sử dụng hộp gá F71201.

Chế độ đo dòng cao

Khi đo các sản phẩm có dòng điện lớn, hộp gá F71201 cho phép chuyển sang chế độ dòng cao.

Điểm đo điện áp được kết nối trực tiếp với thiết bị cần kiểm tra, giúp hạn chế ảnh hưởng sụt áp trên dây dẫn.

Chế độ đo dòng thấp

Khi đo sản phẩm có công suất standby thấp, chế độ dòng nhỏ hỗ trợ bù ảnh hưởng của điện trở đầu vào điện áp khoảng 1.66MΩ.

Tính năng này giúp kết quả đo công suất thấp chính xác hơn và hạn chế sai số do mạch đo gây ra.

8. Chức năng Power Integration trên 7130 MICROTEST

Chức năng Power Integration cho phép đo năng lượng tiêu thụ và dòng điện tích lũy trong một khoảng thời gian.

Các chế độ tích phân

Manual Integration Mode.
Timer Integration Mode.
Tự động dừng khi hết thời gian cài đặt.
Thiết lập thời gian từ 0 giờ đến 9.999 giờ 59 phút 59 giây.
Chọn dải đo tự động hoặc cố định.

Các đại lượng đo

Công suất tích phân Wh.
Dòng điện tích phân Ah.
Năng lượng tiêu thụ.
Dòng điện tích lũy.

Ứng dụng Power Integration

Kiểm tra độ bền động cơ.
Đánh giá thiết bị quay.
Đo năng lượng tiêu thụ của bộ nguồn.
Theo dõi thiết bị trong thời gian dài.
So sánh mức tiêu thụ điện giữa các chế độ hoạt động.
Đánh giá hiệu suất thiết bị.

7130 MICROTEST có thể thực hiện đồng thời việc tích phân năng lượng và phân tích sóng hài nhờ các module đo độc lập.

9. Hiển thị dạng sóng trên 7130 MICROTEST

Waveform Display

Chức năng hiển thị dạng sóng cho phép quan sát trực tiếp điện áp và dòng điện.

Người dùng có thể kiểm tra:

Dạng sóng hình sin.
Dạng sóng méo.
Nhiễu cao tần.
Dòng điện khởi động.
Biến động tải.
Thành phần DC trong tín hiệu AC.

Chức năng oscilloscope cơ bản

7130 MICROTEST được tích hợp chức năng hiển thị dạng sóng và oscilloscope cơ bản.

Nhờ đó, người dùng có thể quan sát dạng sóng ngay trên máy đo mà không nhất thiết phải sử dụng thêm một oscilloscope bên ngoài cho các kiểm tra cơ bản.

Lưu ảnh dạng sóng và dữ liệu

Thông qua cổng USB Host, người dùng có thể:

Lưu ảnh chụp dạng sóng.
Ghi dữ liệu đo.
Lưu kết quả kiểm tra.
Phục vụ phân tích và lập báo cáo.

10. Hiển thị nhiều thông số cùng lúc

7130 MICROTEST sử dụng màn hình màu TFT LCD kích thước 4.3 inch, độ phân giải 800 × 480.

Trong Meter Mode, máy hỗ trợ hiển thị đồng thời:

4 nhóm thông số.
8 nhóm thông số.
16 nhóm thông số.

Ngoài ra, máy hỗ trợ theo dõi giá trị:

Minimum.
Maximum.
Giá trị đo tức thời.
Biến động thông số theo thời gian.

Tính năng này giúp kỹ thuật viên dễ dàng quan sát nhiều thông số mà không cần chuyển đổi liên tục giữa các màn hình.

11. Chức năng PASS/FAIL tự động

7130 MICROTEST hỗ trợ Comparison Mode, cho phép thiết lập giới hạn trên và giới hạn dưới cho từng thông số.

Sau khi đo, máy tự động đánh giá kết quả:

PASS: Kết quả nằm trong giới hạn cài đặt.
FAIL: Kết quả vượt ngoài giới hạn cài đặt.

Các thông số có thể sử dụng để phán định

Điện áp.
Dòng điện.
Công suất.
Các thông số điện liên quan.

Ứng dụng

Kiểm tra nguồn điện.
Kiểm tra adapter.
Kiểm tra bộ sạc.
Kiểm tra công suất tiêu thụ.
Kiểm tra sản phẩm trên dây chuyền.
Kiểm tra QC hàng loạt.
Giảm thao tác đánh giá thủ công.

12. Chức năng lọc tín hiệu của 7130 MICROTEST

7130 MICROTEST được trang bị các chức năng lọc để loại bỏ những thành phần tín hiệu không mong muốn.

Line Filter

Có thể lựa chọn:

OFF.
ON tại 500Hz.
ON tại 5kHz.
ON tại 100kHz.
THD ON tại 500Hz.
THD ON tại 5kHz.

Frequency Filter

Có thể lựa chọn:

OFF.
ON tại 500Hz.

Chức năng lọc giúp:

Làm sạch dạng sóng.
Hạn chế ảnh hưởng của nhiễu.
Tập trung vào dải tần cần phân tích.
Hỗ trợ đo công suất chính xác hơn.
Phân tích tín hiệu trong các hệ thống điện phức tạp.

13. Ứng dụng của 7130 MICROTEST Power Meter

Kiểm tra bộ nguồn

7130 MICROTEST có thể đo:

Điện áp đầu vào.
Dòng điện đầu vào.
Công suất tác dụng.
Công suất biểu kiến.
Công suất phản kháng.
Hệ số công suất.
Sóng hài.
Công suất standby.
Năng lượng tiêu thụ.

Kiểm tra adapter và bộ sạc

Thiết bị phù hợp cho:

Adapter AC/DC.
Bộ sạc điện thoại.
Bộ sạc laptop.
Bộ sạc pin.
Bộ nguồn switching.
Nguồn cấp thiết bị điện tử.

Các phép đo thường sử dụng:

Công suất không tải.
Công suất khi có tải.
Dòng điện khởi động.
Công suất standby.
Hệ số công suất.
Méo dòng điện.
Điện năng tiêu thụ.

Kiểm tra thiết bị điện tử

7130 MICROTEST phù hợp cho:

Tivi.
Màn hình.
Máy tính.
Thiết bị mạng.
Thiết bị gia dụng.
Thiết bị IoT.
Thiết bị điện tử dân dụng.

Kiểm tra động cơ và thiết bị quay

Chức năng tích phân năng lượng hỗ trợ:

Đo công suất tiêu thụ theo thời gian.
Theo dõi dòng điện vận hành.
Đánh giá năng lượng tiêu thụ.
Kiểm tra biến động tải.
Đánh giá hiệu suất động cơ.
Thực hiện kiểm tra độ bền.

Phân tích chất lượng điện năng

Máy hỗ trợ kiểm tra:

Méo dạng sóng.
Sóng hài.
Tải phi tuyến.
Thành phần DC trong tín hiệu AC.
Nhiễu tần số.
Biến động điện áp và dòng điện.

14. Phụ kiện 7130 MICROTEST

Phụ kiện tiêu chuẩn

Mã phụ kiện	Tên phụ kiện
—	Power Cord
TL-PM0001	Test Cable – Red, 100cm
TL-PM0002	Test Cable – Black, 100cm
TL-PM0003	Test Cable – Blue, 100cm
TL-PM0004	Test Cable – Yellow, 100cm

Phụ kiện tùy chọn

Mã phụ kiện	Tên phụ kiện
F71201	Test Box
TL-000006	Ethernet Cable – 150cm
TL-000007	USB Cable – 180cm, Type-A to Type-B
AX-PM0001	Test Probe – Red
AX-PM0002	Test Probe – Black
AX-PM0003	Alligator Clips – Yellow
AX-PM0004	Alligator Clips – Blue
TL-000014	D-Sub Cable – 25M to 25M, 180cm
Grove Hall Sensor	AC 500A / 4V
Current Transformer	AC 100A / 1V

15. Giao tiếp và lưu dữ liệu

7130 MICROTEST hỗ trợ các giao tiếp:

USB.
RS-232.
Ethernet 10/100M.

Các giao tiếp này phục vụ:

Kết nối máy tính.
Điều khiển từ xa.
Thu thập dữ liệu.
Lưu kết quả đo.
Tích hợp vào hệ thống kiểm tra.
Phục vụ kiểm tra tự động.

Bộ nhớ của máy bao gồm:

USB disk.
Bộ nhớ Flash tích hợp.

16. Thông số môi trường và nguồn cấp

Hạng mục	Thông số
Nguồn cấp	100VAC – 240VAC
Tần số nguồn	50–60Hz
Công suất tiêu thụ	Tối đa 30VA
Màn hình	TFT màu 4.3 inch
Độ phân giải màn hình	800 × 480
Giao tiếp	USB, RS-232, Ethernet 10/100M
Nhiệt độ hoạt động	13°C – 40°C
Độ ẩm hoạt động	Nhỏ hơn 80%RH
Khối lượng	Khoảng 2.9kg
Kích thước	214 × 115 × 300mm

17. So sánh nhanh 7130 MICROTEST và 7140 MICROTEST

Hạng mục	7130 MICROTEST	7140 MICROTEST
Tên thiết bị	Power Meter	Power Analyzer
Dải tần	DC – 100kHz	DC – 100kHz
Độ chính xác cơ bản	±0.05%	±0.05%
Tốc độ lấy mẫu	500kSPS	500kSPS
Đo AC/DC	Có	Có
Đo điện áp trực tiếp	Tối đa 800V	Tối đa 800V
Đo dòng điện trực tiếp	Tối đa 30A	Tối đa 30A
Phân tích sóng hài	Đến bậc 50	Đến bậc 100
Hiển thị dạng sóng	Có	Có
Power Integration	Có	Có
PASS/FAIL	Có	Có
Power Trend Graph	Không	Có
Harmonic Bar Chart	Không	Có

7130 MICROTEST phù hợp cho các nhu cầu đo công suất, đo standby, kiểm tra nguồn và phân tích sóng hài đến bậc 50. Trong khi đó, 7140 MICROTEST được trang bị thêm các chức năng phân tích nâng cao như Power Trend Graph và Harmonic Bar Chart.

18. Vì sao nên lựa chọn 7130 MICROTEST?

7130 MICROTEST là máy đo công suất phù hợp cho các doanh nghiệp cần một thiết bị đo chính xác, đa chức năng và dễ sử dụng.

Ưu điểm chính

Đo công suất AC/DC một pha.
Độ chính xác cơ bản ±0.05%.
Băng thông từ DC đến 100kHz.
Tốc độ lấy mẫu 500kSPS.
Độ phân giải A/D 16-bit.
Đo điện áp tối đa 800V.
Đo dòng điện trực tiếp tối đa 30A.
Hỗ trợ cảm biến dòng điện ngoài.
Phân tích sóng hài đến bậc 50.
Đo công suất standby từ dòng điện nhỏ 5mA.
Độ phân giải công suất 10μW.
Tích phân năng lượng đến 10.000 giờ.
Hiển thị dạng sóng điện áp và dòng điện.
Hỗ trợ chức năng oscilloscope cơ bản.
Hỗ trợ PASS/FAIL.
Có giao tiếp USB, RS-232 và Ethernet.
Thiết kế nhỏ gọn, dễ tích hợp vào hệ thống đo kiểm.

19. Câu hỏi thường gặp về 7130 MICROTEST

7130 MICROTEST đo được điện áp tối đa bao nhiêu?

Máy hỗ trợ đo điện áp đầu vào trực tiếp tối đa 800V.

7130 MICROTEST đo được dòng điện tối đa bao nhiêu?

Dòng điện đầu vào trực tiếp tối đa là 30A. Với dòng điện lớn hơn, có thể sử dụng cảm biến dòng điện hoặc kẹp dòng tương thích.

7130 MICROTEST có đo được công suất DC không?

Có. Máy hỗ trợ đo AC/DC với dải tần bắt đầu từ DC.

7130 MICROTEST phân tích được bao nhiêu bậc sóng hài?

Máy hỗ trợ phân tích sóng hài đến bậc 50.

7130 MICROTEST có đo được công suất standby không?

Có. Máy hỗ trợ dải dòng điện nhỏ từ 5mA và độ phân giải công suất đến 10μW.

7130 MICROTEST có thể đo năng lượng trong thời gian dài không?

Có. Chức năng Power Integration hỗ trợ đo Wh, Ah và tích phân trong thời gian lên đến khoảng 10.000 giờ.

7130 MICROTEST có hiển thị dạng sóng không?

Có. Máy hỗ trợ hiển thị dạng sóng điện áp và dòng điện, đồng thời có chức năng oscilloscope cơ bản.

7130 MICROTEST có chức năng PASS/FAIL không?

Có. Người dùng có thể cài đặt giới hạn trên và giới hạn dưới để tự động đánh giá kết quả đo.

7130 MICROTEST có kết nối máy tính không?

Có. Máy hỗ trợ USB, RS-232 và Ethernet 10/100M.

20. Kết luận

7130 MICROTEST Power Meter là máy đo công suất AC/DC một pha có độ chính xác cao, băng thông rộng và nhiều chức năng phục vụ đo kiểm chuyên nghiệp.

Với độ chính xác cơ bản ±0.05%, tốc độ lấy mẫu 500kSPS, băng thông đến 100kHz, khả năng đo trực tiếp 800V/30A, phân tích sóng hài đến bậc 50, đo công suất standby và tích phân năng lượng đến 10.000 giờ, 7130 MICROTEST đáp ứng tốt các nhu cầu:

Đo công suất bộ nguồn.
Kiểm tra adapter.
Kiểm tra bộ sạc.
Đo công suất standby.
Phân tích sóng hài.
Đánh giá thiết bị điện tử.
Kiểm tra động cơ.
Đo năng lượng tiêu thụ.
Kiểm tra chất lượng sản phẩm.
Kiểm tra PASS/FAIL trên dây chuyền.

TDMK cung cấp 7130 MICROTEST Power Meter chính hãng, hỗ trợ tư vấn cấu hình, lựa chọn phụ kiện và giải pháp đo phù hợp với yêu cầu thực tế của khách hàng.

Thông tin SEO đề xuất

SEO Title

7130 MICROTEST – Máy Đo Công Suất Power Meter AC/DC

Meta Description

7130 MICROTEST Power Meter đo công suất AC/DC độ chính xác ±0.05%, băng thông đến 100kHz, phân tích sóng hài bậc 50, đo tối đa 800V/30A.

Focus Keyword

7130 MICROTEST

Từ khóa phụ

MICROTEST 7130
7130 Power Meter
Máy đo công suất 7130
Máy đo công suất MICROTEST 7130
Máy đo công suất AC/DC
Máy đo công suất chính xác cao
Máy đo công suất standby
Máy phân tích sóng hài 7130
Power Meter MICROTEST
Máy đo điện năng
Máy đo công suất 800V 30A

URL Slug

7130-microtest-may-do-cong-suat

Alt ảnh đề xuất

7130 MICROTEST Power Meter
May do cong suat 7130 MICROTEST
May do cong suat AC DC MICROTEST 7130
7130 MICROTEST power meter
May do cong suat standby 7130 MICROTEST

Tên ảnh đề xuất


Application

Up to 50-Order Harmonic Analysis with Odd and Even Harmonics Display

MICROTEST 7130 Power Meter complies with IEC 61000-4-7 harmonic measurement standards and supports up to 50th-order harmonic analysis. Measurement results are displayed numerically, providing precise analysis of key harmonic parameters, including voltage, current, power, voltage distortion percentage, power distortion percentage, voltage phase angle, and current phase angle.

In harmonic analysis mode, engineers can choose to display odd-order harmonics or even-order harmonics.

Focusing on odd-order harmonics helps quickly identify issues such as nonlinear loads or voltage distortion, allowing for precise pinpointing of factors affecting power quality.

Filtering evenorder harmonics is effective for diagnosing potential risks such as load imbalance or equipment aging, simplifying data analysis and enabling engineers to quickly get to the root of the issue.

｜Displaying Odd-Order Harmonic Analysis

Harmonics with Even Multiples of the Rated Frequency (Even-Order Harmonics)

Identifying Potential Asymmetry or Specific Equipment Issues

｜Even Harmonic Analysis Display

Harmonics at Odd Multiples of the Rated Frequency (Fundamental Frequency)

Evaluating the Impact of Non-Linear Loads on the System

The instrument uses independent measurement modules, allowing engineers to simultaneously perform harmonic analysis and integration, enabling real-time monitoring and analysis.

Power Integration Mode

In Power Integration Mode, the MICROTEST 7130 accurately measures current integration (Ah) and energy (Wh) over a time range of up to 10,000 hours. It allows for long-term monitoring of equipment’s energy consumption and current demand, making it ideal for durability testing of motors/rotating machinery. The instrument also supports data storage via the standard USB Host communication.

With its independent measurement modules, the instrument can simultaneously perform harmonic analysis and integration in any screen background, enabling real-time evaluation of harmonic effects in the system.

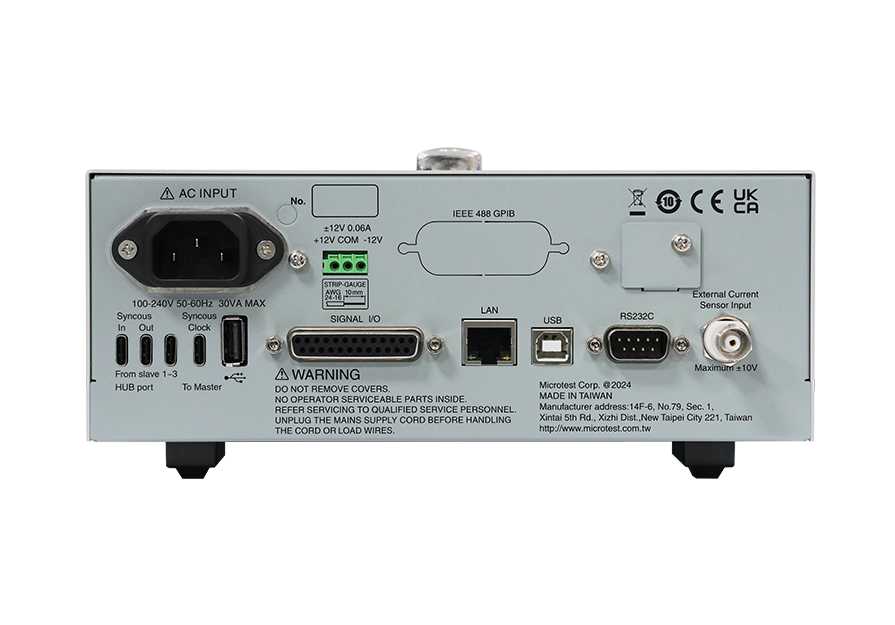

Front-Facing Voltage/Current Input Terminals for Easy Connection

The voltage/current measurement input terminals adopt a front-facing design, enabling quick and convenient connection with the F71201 fixture box. The F71201 connection cables can be directly connected to the 7130 Power Meter, allowing DUTs (such as AC plugs) to be plugged into the fixture box for plug-and-play functionality, eliminating the hassle of manual wiring.

Support Switching Between High and Low Current Measurement Modes –Eliminating Manual Wiring

Most power measurement instruments cannot automatically adjust wiring to compensate for the internal resistance of current and voltage meters, which affects power consumption measurements. Engineers typically need to use the correct wiring method (U-I / I-U wiring) to ensure precise standby power measurement.

The MICROTEST 7130 supports manual switching between high and low current measurement modes (when used with the F71201 test fixture and for currents below 15A), eliminating the need for manual rewiring and improving measurement efficiency.

｜High-Current Mode

When measuring high-current products, the F71201 test fixture allows switching to high-current mode. The voltage measurement point is directly connected to the DUT (Device Under Test) to prevent voltage drop in the wiring loop, ensuring accurate power measurement without underestimation caused by high-current load conditions.

｜Low-Current Mode

When measuring low standby power products, switching to small current mode automatically compensates for the 7130 voltage input internal resistance of 1.66MΩ, ensuring that the measured power approaches 0W. This feature is particularly useful for standby power evaluation, providing high accuracy in ultra-low power measurements.

In Meter Mode, up to 4/8/16 sets of parameters can be displayed at once

MICROTEST 7130 features a 4.3”TFT LCD display with 5-digit measurement readout. In Meter mode, it can simultaneously show 4/8/16 sets of parameters.

It offers ultra-high precision for voltage, current, and power measurements, achieving an accuracy of ±0.05% of the reading ±0.05% of the range.

Automatic PASS/FAIL Judgment

MICROTEST 7130 supports Comparison Mode, allowing users to set upper and lower limit values. This feature is ideal for production line testing, where it can automatically perform PASS/FAIL judgment for multiple parameters, such as voltage, current, and power, based on the defined
limit values.

Simultaneous Monitoring of Maximum and Minimum Values for 4/8 Parameters

MICROTEST 7130 is capable of simultaneously monitoring 4 or 8 parameters, displaying their maximum and minimum values. This helps engineers efficiently track fluctuations and variations in power-related parameters. Additionally, it supports graphical display and features a simple oscilloscope function to observe voltage and current waveforms. With its USB Host storage interface, users can directly capture waveform screenshots and record values without the need for an external oscilloscope.

Effective Analysis of AC Power Parameters with DC Characteristics in Voltage/Current

Due to grid fluctuations, the waveform of AC power may not always be a perfect sine wave. When measuring AC parameters, the MICROTEST 7130 can simultaneously display the DC component within the AC voltage and current data. This provides a more comprehensive view of power quality, assisting engineers in optimizing and analyzing power supply designs.

Circuit and Frequency Filtering Function

With the MICROTEST 7130 supporting filtering functions, unwanted frequencies in the signal can be filtered out during measurement, leaving only the signals within the target frequency range. This results in cleaner waveforms and more precise measurements of important power-related parameters in power systems.

Current Sensor Input

MICROTEST 7130 provides a maximum input of 800V and 30A. For current measurement needs exceeding 30A, voltage input-type current clamps or current sensors can be purchased for testing.

High Current Measurement Solution
Clamp- on Tr ans f ormer	Cur r ent Sensor

AC 100A/ 1V	AC 500A/ 4V
Bandwidth 5kHz	Bandwidth 50kHz

Specifications

Selection

Model	7140 Powar Analyzer	7130 Power Meter
Frequency Range	D C , 0 . 2H z~10 0 k H z	D C , 0 . 2H z~10 0 k H z
Basic Measurement Accuracy	±0 . 0 5 %	±0 . 0 5 %
Sampling Rate	5 0 0 k SP S	5 0 0 k SP S
Meter Mode	●	●
Harmonic Analysis	100th-order harmonic	50th-order harmonic
Voltage and Current Waveform Display	●	●
Power Trend Graph	●	—
Harmonic Bar Char t	●	—

Extensive Parameter Measurement

Voltage (VRMS/ VDC/ V+PK/ V-PK)	Apparent Power（S）
Current (IRMS/ IDC/ I+PK/ I-PK)	Reactive Power ( Q )
Frequency (VHZ/ IHZ)	Phase Angle (DEG)
Power（P）	Total Harmonic Distortion (THDV/ THDI/ THDW)
Crest Factor (CFV/ CFI)	Maximum Current Ratio (MCR)
Power Factor（PF）	Displacement Power Factor (DPF)

Input

Input
Measurement range	Voltage	Crest factor 3: 15V/ 30V/ 60V/ 150V/ 300V/ 600V
		Crest factor 6: 7.5V/ 15V/ 30V/ 75V/ 150V/ 300V
	Current: Direct input	Crest factor 3: 5mA/10mA/20mA/50mA/100mA/200mA/0.5A/1A/2A/5A/10A/20A(Max30A) Crest factor 6: 2.5mA/5mA/10mA/25mA/50mA/100mA/0.25A/0.5A/1A/2.5A/5A/10A
	Current External current sensor input	Crest factor 3: 500mV/ 1V/ 2V/ 5V/ 10V
Input impedance	Voltage	Input resistance: Approx. 1.66MΩ Input capacitance:Approx. 13pF (Parallel with the resistance)
	Current Direct input	Crest factor 3: 5mA/10mA/20mA/50mA/100mA/200mA Crest factor 6: 2.5mA/5mA/10mA/25mA/50mA/100mA	Input resistance:Approx. 500mΩ+10mΩ(wire) Input inductance:Approx. 0.1μH
		Crest factor 3: 0.5A/1A/2A/5A/10A/20A Crest factor 6: 0.25A/0.5A/1A/2.5A/5A/10A	Input resistance: Approx. 5mΩ + 3mΩ(wire) Input inductance: Approx. 0.1μH
	Current External current sensor input	Crest factor 3: 0.5V/1V/2V/5V/10V	Input resistance: Approx. 10kΩ
Continuous maximum allowable input	BNC	Max AC 10V
	Voltage	Peak value 1131V
	Current	Crest factor 3: 5mA/10mA/20mA/50mA/100mA/200mA Crest factor 6: 2.5mA/5mA/10mA/25mA/50mA/100mA	Maximum current: 0.9A
		Crest factor 3: 0.5A/1A/2A/5A/10A/20A Crest factor 6: 0.25A/0.5A/1A/2.5A/5A/10A	Maximum current: 30A
Line filter	Select OFF or ON(cutoff frequency at 500Hz/5kHz/100kHz), THD ON(cutoff frequency at 500Hz/ 5kHz)
Frequency filter	Select OFF or ON(cutoff frequency at 500Hz)
A/D converter	Simultaneous conversion of voltage and current inputs Resolution: 16bits, Maximum conversion rate: 500kSPS

Voltage/ Current/ Active Power Accuracy

Voltage/ Current/ Active Power Accuracy
Voltage and Current Accuracy	Accuracy	DC	DC Accuracy ±0.05% reading ± 0.05% of range
		0.2Hz ≦ f < 45Hz	±(0.1% of reading + 0.1% of range)
		45Hz ≦ f ≦ 66Hz	±(0.05% of reading + 0.05% of range)
		66Hz < f ≦ 1kHz	(0.1% of reading + 0.1 % of range)
		1kHz < f ≦ 10kHz	±([{0.07×(f)}% of reading] + 0.3% of range )
		10kHz < f ≦100kHz	±(0.4 % of reading + 0.4 % of range)±[{0.04×(f–10)}% of reading]
	Frequency range	Data update interval	Measurement Frequency Range
		0.05s	40Hz ~ 100kHz
		0.1s	20Hz ~ 100kHz
		0.2s	10Hz ~ 100kHz
		0.25s	8Hz ~ 100kHz
		0.5s	5Hz ~ 100kHz
		1s	2Hz ~ 100kHz
		2s	1.5Hz ~ 100kHz
		5s	0.5Hz ~ 100kHz
		10s~60mins	0.2Hz ~ 100kHz
Active Power Accuracy	Requirements	Same as the conditions for voltage and current. Power factor: 1
	Accuracy	DC	±(0.05% reading ± 0.05% of range)
		0.1Hz ≦ f< 45Hz	±(0.2% of reading + 0.2% of range)
		45Hz ≦ f ≦ 66Hz	±(0.05% of reading + 0.05% of range)
		66Hz <f ≦ 1kHz	±(0.1% of reading + 0.1 % of range)
		1kHz <f ≦ 10kHz	±(0.1% of reading + 0.2% of range)± [{0.06×(f)}% of reading]
		10kHz < f ≦ 100kHz	±(0.4 % of reading + 0.4 % of range)±[{0.07×(f–10)}% of reading]

Integration

Integration
Mode	Manual integration mode
Timer	Automatically stop integration by setting a timer Selectable range: 0h00m00s ~ 9999h59m59s(0h00m00s, automatically sets to manual integration mode)
Count overflow	WP: 999999MWh/-99999MWh, q: 999999MAh/-99999MAh
Accuracy	±(Power accuracy (or current accuracy) + 0.05% of reading) (fixed range) *In auto-range mode, measurement is not performed during range switching. The first measurement after switching and the non-measurement period are included in calculations
Range setting	Auto range or fixed range for Integration is available. *Refer to the “Voltage, Current, and Power Measurement” section for range switching.
Valid Frequency Ranges for Integration	Active power: DC to 100 kHz Current: DC to 100 kHz
Timer accuracy	±0.02%

Harmonic

Harmonic
Measured item	1~50 {Voltage, Current, Power, Voltage Ratio, Current Ratio, Power Ratio, Voltage Phase Angle, Current Phase Angle}, and all measurement items when THD is not enabled
Method	PLL synchronization method with Discrete Fourier Transform for harmonic analysis
Frequency range	Fundamental frequency of the PLL source is in the range of 20Hz ~ 480Hz
PLL source	Select voltage or current of each input element
DFT data length	4096
Accuracy	20Hz ≦ f < 45Hz	±(0.2% of reading + 0.2% of range)
	45Hz ≦ f ≦ 66Hz	±(0.05% of reading + 0.05% of range)
	66Hz < f ≦ 1kHz	±(0.1% of reading + 0.1 % of range)
	1kHz < f ≦ 10kHz	±(0.1% of reading + 0.2% of range)± [{0.06×(f)}% of reading]
	10kHz < f ≦ 48kHz	±(0.4 % of reading + 0.4 % of range)±[{0.07×(f–10)}% of reading]

External Current Sensor Input

Measurement range：Crest factor 3: 0.5V/ 1V/ 2V/ 5V/ 10V

MICROTEST 7130 provides a maximum input of 800V and 30A. For current measurement needs exceeding 30A, voltage input-type current
clamps or current sensors can be purchased for testing.

High Current Measurement Solution
Clamp- on Tr ans f ormer	Cur r ent Sensor

AC 100A/ 1V	AC 500A/ 4V
Bandwidth 5kHz	Bandwidth 50kHz

System

Supply voltage	100VAC~240VAC, 50~60 Hz
Power consumption	30VA MAX
Display	4.3″TFT, 800*480
Remote Control Input/Output Signal	USB、RS-232、ETHERNET 10/100M
Memory	USB disk、Embed flash
Operating environment	Temperature: 13°C to 40°C Humidity: < 80%RH
Weight	2.9kg
Dimensions	214x115x300mm

Accessories

Ordering Information

Base Unit

7130 Power Meter (50th-order harmonic)

Standard
Power Cord
	TL-PM0001	Test Cable-Red (100cm)
	TL-PM0002	Test Cable-Black (100cm)
	TL-PM0003	Test Cable-Blue (100cm)
	TL-PM0004	Test Cable-Yellow (100cm)
Optional
	F71201	Test Box
	TL-000006	Ethernet Cable (150cm)
	TL-000007	USB Cable (180cm I Type-A TO Type-B)
	AX-PM0001	Test Probe-Red
	AX-PM0002	Test Probe-Black
	AX-PM0003	Alligator Clips-Yellow
	AX-PM0004	Alligator Clips-Blue
	TL-000014	D-Sub Cable-25M TO 25M (180cm)
	Grove Hall Sensor	(AC 500A/ 4V)
	Current Transformer	(AC 100A/ 1V)
