Đo Điện Áp DC Bias Tụ MLCC Xe Điện Chuẩn Xác Bằng MICROTEST 6632

Đo Điện Áp DC Bias Tụ MLCC Xe Điện Chuẩn Xác Bằng MICROTEST 6632

Hướng dẫn đo điện áp dc bias tụ mlcc xe điện chi tiết. Phân tích hiện tượng sụt giảm điện dung MLCC và giải pháp đo kiểm chuyên sâu từ máy phân tích MICROTEST 6632.

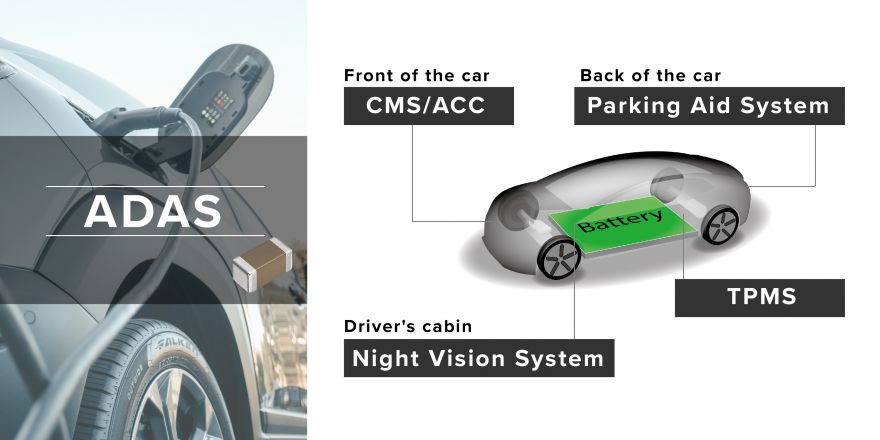

Sự bùng nổ của xu hướng thông minh hóa và điện hóa trên ô tô đang thúc đẩy số lượng tụ điện gốm đa lớp (MLCC) tăng vọt. Trong các hệ thống cốt lõi như Hệ thống quản lý pin (BMS), Hệ thống sạc (OBC), Bộ điều khiển động cơ (ECU), cho đến các thiết bị cảm biến tự lái (ADAS, Radar, Camera), tụ MLCC xe điện đóng vai trò quyết định đến độ ổn định của nguồn điện.

Tuy nhiên, một trong những thách thức kỹ thuật lớn nhất đối với kỹ sư R&D là hiện tượng sụt giảm điện dung MLCC dưới tác động của điện áp một chiều. Để đảm bảo an toàn tuyệt đối cho xe, việc đo điện áp dc bias tụ mlcc xe điện là bước kiểm định bắt buộc.

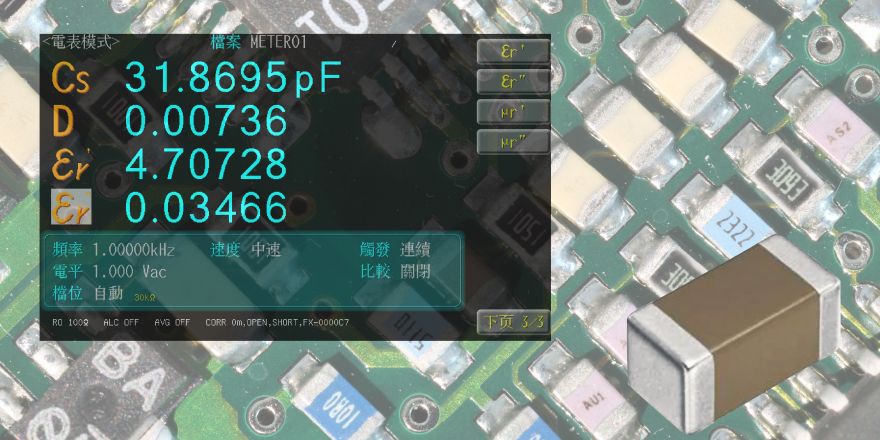

Hình 1: Thử nghiệm đo điện áp DC Bias tụ MLCC xe điện trong hệ thống điện tử ô tô.

1. Vai Trò Của Tụ MLCC Xe Điện Trong Hệ Thống Quản Lý Nguồn

Tụ MLCC (Multi-Layer Ceramic Capacitor) được cấu tạo từ các lớp gốm gộp song song với các lớp điện cực kim loại. Nhờ khả năng chịu nhiệt cao, chịu điện áp tốt và hao hụt cực thấp ở tần số cao, MLCC dần thay thế hoàn toàn tụ nhôm và tụ Tantalum trong các mạch lọc nguồn xung (Switching-mode filter).

Trong mạch nguồn ô tô, tụ MLCC đảm nhận các nhiệm vụ:

• Lọc nhiễu cao tần: Triệt tiêu các xung nhiễu điện từ phát ra từ bộ biến tần (Inverter) và động cơ.

• Ổn định điện áp: Giảm thiểu sự gián đoạn và đè nén biến động điện áp đột ngột trên đường bus.

2. Vì Sao Cần Phân Tích Đặc Tính DC Bias MLCC?

Nguyên nhân dẫn đến sự sụt giảm điện dung MLCC nằm ở chất liệu điện môi gốm Ferrelectric (thường dựa trên Barium Titanate – BaTiO3). Khi đặt một điện áp một chiều (DC Voltage) lên hai đầu tụ điện, các màng cực từ tính bên trong vật liệu gốm bị phân cực cứng, làm giảm khả năng tích tụ thêm điện tích AC.

Hiện tượng sụt giảm điện dung thực tế

• Tụ loại II (Class II – X5R, X7R, Y5V, F, B): Có hằng số điện môi cao nhưng bị ảnh hưởng cực kỳ nghiêm trọng bởi đặc tính dc bias mlcc.

• Khi điện áp DC tăng lên, giá trị điện dung (C) thực tế có thể sụt giảm từ 20% đến hơn 80% so với điện dung định mức ghi trên nhãn.

Rủi ro kỹ thuật: Nếu kỹ sư thiết kế mạch chỉ dựa vào giá trị điện dung danh định mà không tính đến đặc tính dc bias mlcc, hệ thống lọc nguồn khi chạy ở điện áp cao sẽ bị thiếu điện dung. Điều này dẫn đến nhiễu sóng nhấp nhô (Ripple Voltage) tăng vọt, gây lỗi hệ thống ECU hoặc thậm chí cháy nổ linh kiện.

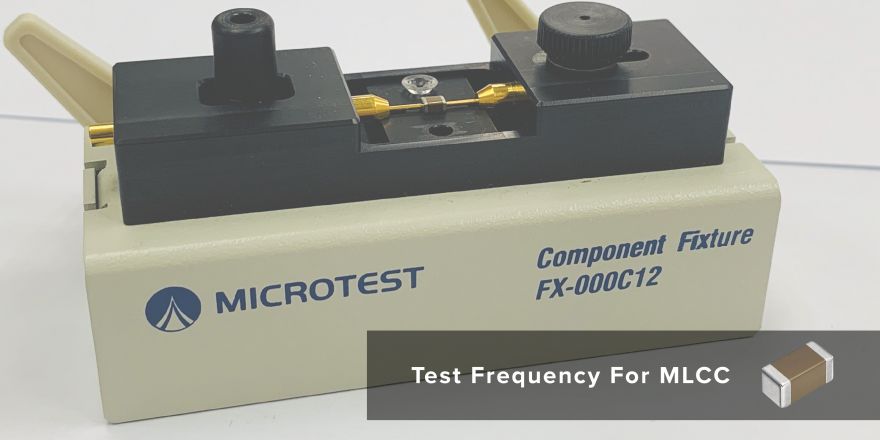

Hình 2: Bộ component Fixture FX-000C12 của Microtest

3. Các Thông Số Kỹ Thuật Quan Trọng Khi Đo Kiểm MLCC

Khi đánh giá chất lượng tụ điện MLCC dùng cho linh kiện ô tô, kỹ sư cần quan tâm đến 3 thông số cốt lõi xung quanh điểm cộng hưởng (Resonance Point):

1. Điện trở tương đương (ESR) & Độ tự cảm tương đương (ESL): Ở tần số cao, ESR và ESL của chân điện cực làm tăng trở kháng (Z), chuyển đặc tính của tụ điện từ tính dung (Capacitive) sang tính cảm (Inductive).

2. Hệ số tổn hao (Dissipation Factor – D): Khi gia tăng điện áp DC Bias, hệ số tổn hao D sẽ tăng lên (ví dụ từ 0.037 vọt lên 0.060), phản ánh mức độ hao phí năng lượng dưới dạng nhiệt.

3. Đường cong quét DC Bias (C-V Curve): Biểu đồ thể hiện chính xác tỷ lệ % sụt giảm điện dung tương ứng với từng mức điện áp DC đặt vào.

4. Giải Pháp Đo Điện Áp DC Bias Tụ MLCC Xe Điện Chuyên Sâu Từ MICROTEST

Để giải quyết bài toán kiểm tra độ tin cậy của tụ điện, thương hiệu MICROTEST mang đến giải pháp đo kiểm toàn diện dựa trên dòng máy phân tích trở kháng cao cấp.

Hình 3: Thiết bị phân tích trở kháng MICROTEST 6632 hỗ trợ đo DC Bias điện áp cao.

Ưu điểm vượt trội của thiết bị đo MICROTEST 6632:

• Tích hợp nguồn DC Bias nội bộ: Tích hợp sẵn nguồn điện áp DC Bias +/- 12V ngay bên trong máy, giúp thao tác đo nhanh chóng các dòng tụ SMD nhỏ.

• Hỗ trợ Bộ DC Bias ngoài điện áp cao: Mở rộng điện áp đo thử nghiệm lên tới +/- 40V, +/- 200V và tối đa +/- 2000V (thông qua các hộp Bias ngoại vi F420001, F420003, F420006), hoàn toàn đáp ứng các dòng tụ MLCC cao áp trên xe điện 400V/800V.

• Tính năng quét tự động (DC Bias Current/Voltage Sweep): Tự động quét dải điện áp và xuất biểu đồ trực quan, giúp xác định chính xác điểm sụt giảm điện dung an toàn.

• Đo đa bước (Multi-step Test): Cho phép thiết lập kịch bản thử nghiệm tự động với nhiều tần số và mức điện áp DC khác nhau chỉ trong một lần bấm nút.

5. Kết Luận

Việc đo điện áp dc bias tụ mlcc xe điện là quy trình kỹ thuật không thể bỏ qua nhằm đảm bảo chất lượng và độ an toàn cho các hệ thống điện tử trên xe hơi hiện đại. Sử dụng thiết bị đo chuyên dụng như MICROTEST 6632 giúp các nhà sản xuất linh kiện và kỹ sư R&D chủ động kiểm soát hiện tượng sụt giảm điện dung, tối ưu hóa thiết kế mạch nguồn ngay từ khâu thử nghiệm.
