Automatic Transformer Test System 9560 MICROTEST – Máy Kiểm Tra Biến Áp Tự Động 3-in-1 Tích Hợp AC Source
Automatic Transformer Test System 9560 MICROTEST là hệ thống kiểm tra biến áp tự động, tích hợp nhiều phép đo đặc tính điện, kiểm tra an toàn và kiểm tra điện áp xung cuộn dây trên cùng một giải pháp.
Hệ thống MICROTEST 9560 kết hợp các chức năng:
- Low Voltage Electrical Test.
- Hi-Pot / Insulation Test.
- Impulse Test – Layer Short Circuit.
- AC Source Test – Excitation Current, Open-circuit Voltage và No-load Power.
Với 21 kênh kiểm tra, khả năng kiểm tra điện áp AC lên đến 5.000 V, DC lên đến 6.000 V, điện trở cách điện tối đa 12.000 MΩ và hỗ trợ đo dòng kích từ, điện áp không tải, công suất không tải, 9560 được thiết kế cho các ứng dụng kiểm tra transformer và inductor trong sản xuất công nghiệp.
Đây là giải pháp phù hợp cho doanh nghiệp muốn xây dựng quy trình kiểm tra biến áp tự động, kiểm tra đặc tính điện, kiểm tra an toàn điện và đánh giá chất lượng cuộn dây trên một hệ thống tích hợp.
1. Tổng quan về Automatic Transformer Test System 9560 MICROTEST
Trong quá trình sản xuất transformer, doanh nghiệp thường cần thực hiện nhiều phép kiểm tra để đánh giá chất lượng sản phẩm.
Các thông số quan trọng gồm:
- Điện cảm.
- Điện cảm rò.
- Điện trở DC.
- Điện trở AC.
- Tỷ số vòng dây.
- Điện dung.
- Điện áp chịu đựng.
- Điện trở cách điện.
- Ngắn mạch giữa các vòng dây.
- Dòng kích từ.
- Điện áp không tải.
- Công suất không tải.
Nếu sử dụng các thiết bị riêng biệt, quy trình kiểm tra có thể phát sinh nhiều bước kết nối, chuyển đổi fixture và thao tác thủ công.
MICROTEST 9560 Automatic Transformer Test System được phát triển để tích hợp các nhóm phép đo này vào một hệ thống kiểm tra biến áp tự động.
Bốn nhóm kiểm tra chính của 9560
| Nhóm kiểm tra | Chức năng |
|---|---|
| Low Voltage Electrical Test | Đo các đặc tính điện của transformer |
| Hi-Pot / Insulation Test | Kiểm tra điện áp chịu đựng và cách điện |
| Impulse Test | Phát hiện lỗi ngắn mạch giữa các lớp/vòng dây |
| AC Source Test | Đo dòng kích từ, điện áp không tải và công suất không tải |
Nguồn: MICROTEST – Automatic Transformer Test System 9560.

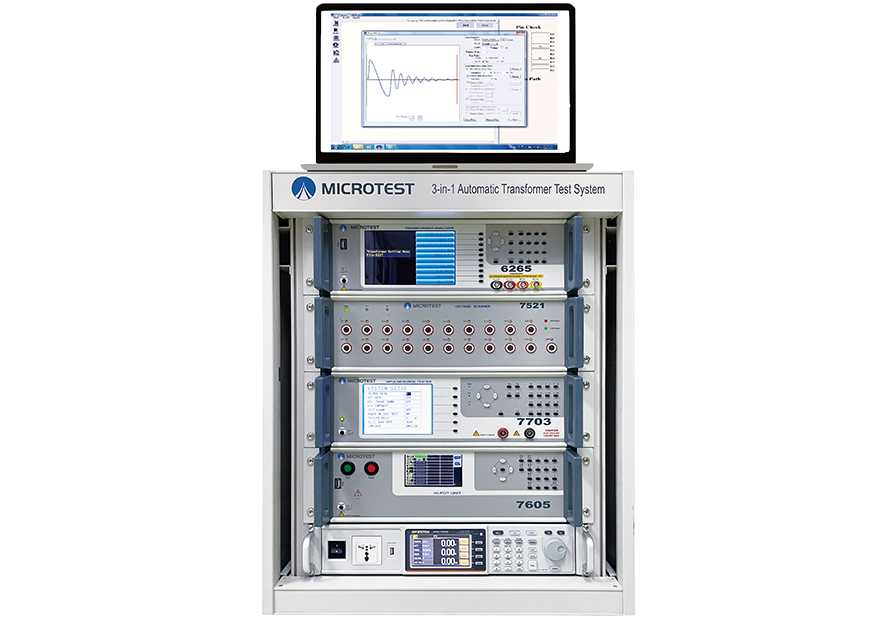

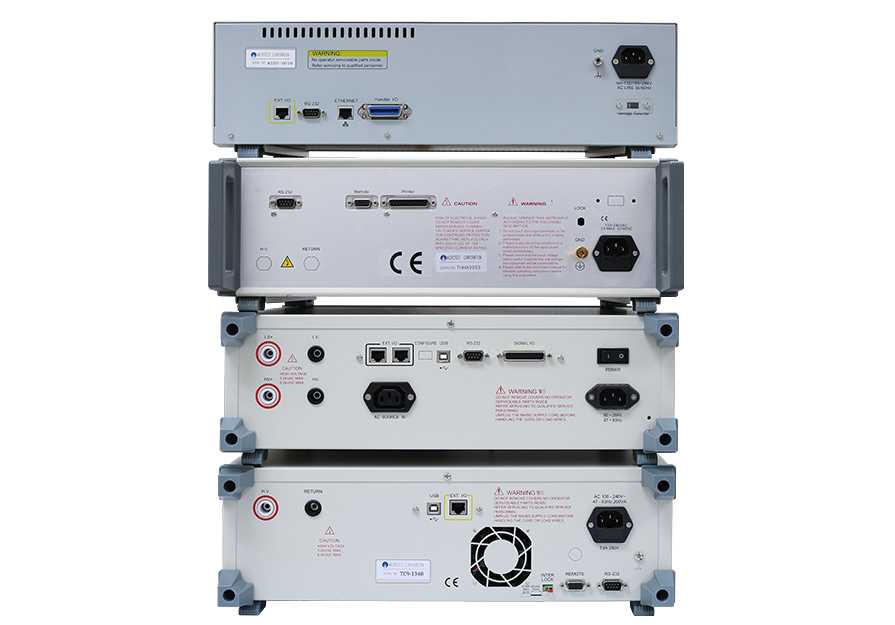

2. Cấu hình Automatic Transformer Test System 9560 MICROTEST
Hệ thống 9560 được thiết kế dưới dạng Electronic Rack, tích hợp các thiết bị kiểm tra và điều khiển bằng máy tính.
Transformer Tester 6265 / 6266 / 6267
Đảm nhiệm nhóm kiểm tra đặc tính điện áp thấp của transformer.
Các model:
| Model | Dải tần |
|---|---|
| 6265 | 10 Hz – 200 kHz |
| 6266 | 10 Hz – 500 kHz |
| 6267 | 10 Hz – 1 MHz |
Độ chính xác cơ bản: ±0,1%.
Hi-Pot Tester 7605
Đảm nhiệm kiểm tra:
- AC Withstanding Voltage.
- DC Withstanding Voltage.
- Insulation Resistance.
- Leakage Current.
- Arc Detection.
Impulse Tester 7703
Đảm nhiệm kiểm tra điện áp xung cuộn dây, phát hiện lỗi ngắn mạch giữa các lớp dây quấn.
AC Source
Hệ thống hỗ trợ nguồn AC để thực hiện các phép kiểm tra động trên transformer:
- Excitation Current.
- Open-circuit Voltage.
- No-load Power.
Đây là điểm khác biệt quan trọng của 9560 so với các hệ thống Transformer Tester chỉ thực hiện phép đo LCR và Hi-Pot.
3. Ưu điểm nổi bật của máy kiểm tra biến áp tự động 9560 MICROTEST
Tích hợp nhiều phép kiểm tra trên cùng hệ thống
9560 kết hợp các chức năng kiểm tra transformer trong một hệ thống:
Low Voltage + Safety + Impulse + AC Source
Giải pháp này giúp doanh nghiệp giảm nhu cầu bố trí nhiều thiết bị riêng biệt cho từng nhóm phép đo.
Ứng dụng phù hợp:
- Kiểm tra transformer.
- Kiểm tra cuộn dây.
- Kiểm tra an toàn điện.
- Kiểm tra đặc tính khi cấp nguồn AC.
- Kiểm tra sản xuất tự động.
21 kênh kiểm tra
MICROTEST 9560 hỗ trợ 21 test channels.
Số lượng kênh này giúp hệ thống thực hiện nhiều phép kiểm tra trên các điểm kết nối của transformer thông qua fixture phù hợp.
So với các cấu hình 20 kênh, 9560 được công bố với 21 kênh kiểm tra.
Hỗ trợ kiểm tra AC Source
Đây là một trong những điểm nổi bật nhất của Automatic Transformer Test System 9560.
Ngoài các phép đo điện áp thấp, hệ thống còn hỗ trợ kiểm tra transformer dưới điều kiện cấp nguồn AC.
Các thông số có thể đánh giá gồm:
- Excitation Current.
- Open-circuit Voltage.
- No-load Power.
Nhờ đó, doanh nghiệp có thể đánh giá thêm đặc tính hoạt động của transformer khi được cấp điện.
Kiểm tra điện áp không tải lên đến 5.000 V
Theo thông số kỹ thuật MICROTEST, hệ thống hỗ trợ:
Open-circuit Voltage: 10 V – 5.000 V
Phép đo điện áp không tải giúp đánh giá điện áp đầu ra của transformer khi cuộn thứ cấp không mang tải.
Đo dòng kích từ từ 2 mA đến 4,2 A
Hệ thống hỗ trợ đo:
Excitation Current: 2 mA – 4,2 A
Dòng kích từ là thông số quan trọng trong đánh giá đặc tính từ hóa của transformer.
Đối với một số loại transformer, dòng kích từ tăng cao có thể liên quan đến hiện tượng bão hòa lõi từ hoặc từ dư.
Đo công suất không tải
9560 hỗ trợ đo No-load Power trong quá trình kiểm tra transformer.
Phạm vi được công bố:
0,2 – 500 VA
Phép đo này giúp đánh giá mức công suất tiêu thụ của transformer khi hoạt động ở điều kiện không tải.
4. AC Source Test – Kiểm tra transformer bằng nguồn AC
AC Source Test là gì?
AC Source Test là phép kiểm tra transformer bằng cách cấp điện áp AC vào cuộn dây và đo các thông số điện tương ứng.
Khác với phép đo Inductance bằng tín hiệu nhỏ của LCR Meter, AC Source Test giúp đánh giá transformer trong điều kiện cấp nguồn AC theo cấu hình kiểm tra.
Các thông số chính:
Excitation Current
Dòng kích từ là dòng điện cần thiết để tạo từ thông trong lõi transformer.
Khi cấp điện áp AC vào cuộn sơ cấp, dòng kích từ phụ thuộc vào:
- Điện áp cấp.
- Tần số.
- Đặc tính lõi từ.
- Số vòng dây.
- Tình trạng bão hòa lõi từ.
MICROTEST 9560 hỗ trợ đo dòng kích từ từ 2 mA đến 4,2 A.
Open-circuit Voltage – Điện áp không tải
Điện áp không tải là điện áp đo được ở cuộn thứ cấp khi không kết nối tải.
Phép đo được sử dụng để đánh giá:
- Điện áp đầu ra.
- Tỷ số biến áp.
- Ảnh hưởng của dòng kích từ.
- Đặc tính điện áp của transformer.
Theo MICROTEST, hệ thống có thể kiểm tra điện áp không tải từ 10 V đến 5.000 V.
No-load Power – Công suất không tải
Công suất không tải là công suất transformer tiêu thụ khi không mang tải.
Thông số này có thể hỗ trợ đánh giá:
- Tổn hao lõi từ.
- Tình trạng hoạt động của transformer.
- Đặc tính tiêu thụ năng lượng.
- Sai lệch giữa các sản phẩm.
MICROTEST 9560 hỗ trợ đo công suất không tải trong phạm vi 0,2 – 500 VA khi sử dụng nguồn AC bên ngoài.
5. Low Voltage Electrical Test – Kiểm tra đặc tính điện áp thấp
Transformer Tester 6265 / 6266 / 6267 tích hợp trong hệ thống 9560 hỗ trợ nhiều phép đo đặc tính điện.
Các tham số đo
- Inductance – L.
- Impedance – Z.
- Capacitance – C.
- Resistance – R.
- Conductance – G.
- Susceptance – B.
- Admittance – Y.
- AC Resistance – ACR.
- Quality Factor – Q.
- Phase Angle – θ.
- DC Resistance – DCR.
- Leakage Inductance.
- Turn Ratio.
- Balance.
- Short Circuit.
Đo điện cảm – Inductance
Dải đo:
0,1 nH – 9.999,99 H
Phép đo điện cảm giúp đánh giá đặc tính cuộn dây và lõi từ của transformer.
Đo điện cảm rò – Leakage Inductance
Leakage Inductance giúp đánh giá phần từ thông không liên kết hoàn toàn giữa các cuộn dây.
Đây là thông số quan trọng trong thiết kế và kiểm tra transformer.
Đo điện trở DC – DCR
Dải đo:
0,1 mΩ – 99,999 MΩ
DCR giúp kiểm tra điện trở một chiều của cuộn dây.
Phép đo có thể hỗ trợ phát hiện:
- Dây quấn sai lệch.
- Tiếp xúc kém.
- Lỗi kết nối.
- Sai khác giữa các cuộn dây.
Đo tỷ số vòng dây – Turn Ratio
Turn Ratio là thông số quan trọng trong đánh giá transformer.
Dải đo:
0,1 – 99.999,9 turns
MICROTEST hỗ trợ:
TR Voltage
Đưa điện áp AC vào cuộn sơ cấp và đo điện áp cuộn thứ cấp.
TRL Inductance
Đo điện cảm từng cuộn dây và tính toán tỷ số vòng dây.
Phương pháp TRL có thể phù hợp với transformer có điện cảm rò lớn.
6. Hi-Pot / Insulation Test – Kiểm tra an toàn điện
Hi-Pot Tester 7605 đảm nhiệm nhóm kiểm tra an toàn điện của hệ thống 9560.
AC Hi-Pot Test
Điện áp:
10 – 5.000 V AC
Dòng kiểm tra:
0,001 – 31 mA
Phép thử AC Hi-Pot được sử dụng để đánh giá khả năng chịu điện áp của lớp cách điện transformer.
DC Hi-Pot Test
Điện áp:
10 – 6.000 V DC
Dòng kiểm tra:
0,001 – 11 mA
DC Hi-Pot hỗ trợ đánh giá dòng rò của transformer dưới điện áp một chiều.
Insulation Resistance – IR Test
Điện áp kiểm tra:
10 – 1.000 V DC
Dải đo:
1 – 12.000 MΩ
IR Test giúp đánh giá điện trở cách điện giữa các phần dẫn điện của transformer.
Arc Detection
Arc Detection giúp phát hiện hiện tượng phóng điện trong quá trình Hi-Pot Test.
Tính năng này hỗ trợ đánh giá các khuyết tật cách điện mà việc theo dõi dòng rò đơn thuần có thể không phát hiện đầy đủ.
7. Impulse Test – Kiểm tra điện áp xung cuộn dây
Impulse Test là gì?
Impulse Test là phép kiểm tra sử dụng điện áp xung để đánh giá cấu trúc dây quấn và phát hiện lỗi ngắn mạch giữa các vòng hoặc lớp dây.
MICROTEST 9560 sử dụng công nghệ kiểm tra điện áp xung không phá hủy.
Khi điện áp xung được đưa vào cuộn dây transformer, điện cảm và điện dung tạo ra dạng sóng cộng hưởng giảm dần.
Thiết bị phân tích dạng sóng để phát hiện sai lệch giữa mẫu chuẩn và DUT.
Điện áp xung từ 200 V đến 5.000 V
Impulse Tester 7703 hỗ trợ:
Impulse Voltage: 200 – 5.000 V
Phép kiểm tra phù hợp cho đánh giá chất lượng dây quấn và các lỗi liên quan đến cấu trúc cách điện.
Các phương pháp phân tích dạng sóng
Area Comparison
So sánh diện tích dạng sóng giữa mẫu chuẩn và DUT.
Area Differential
Phân tích tổng sai lệch giữa dạng sóng bình thường và dạng sóng DUT.
Waveform Comparison
Thiết lập vùng dạng sóng cho phép và đánh giá PASS/FAIL.
Corona Detection
Phát hiện hiện tượng phóng điện trong quá trình kiểm tra xung.
Flat Detection
Phân tích các thay đổi bất thường trong dạng sóng cộng hưởng.
8. Vì sao cần kết hợp AC Source Test với Transformer Tester?
Các phép đo LCR giúp đánh giá đặc tính điện của transformer.
Tuy nhiên, khi transformer hoạt động trong điều kiện cấp nguồn AC, một số thông số khác cũng cần được kiểm tra.
Ví dụ:
| Phép đo | Ý nghĩa |
|---|---|
| Inductance | Đánh giá điện cảm |
| DCR | Đánh giá điện trở cuộn dây |
| Turn Ratio | Kiểm tra tỷ số vòng dây |
| AC Hi-Pot | Kiểm tra chịu điện áp |
| IR | Kiểm tra cách điện |
| Impulse | Kiểm tra lỗi giữa các vòng/lớp dây |
| Excitation Current | Đánh giá dòng kích từ |
| Open-circuit Voltage | Kiểm tra điện áp không tải |
| No-load Power | Đánh giá công suất không tải |
Nhờ tích hợp AC Source, hệ thống 9560 giúp doanh nghiệp mở rộng phạm vi kiểm tra transformer từ đặc tính điện áp thấp sang các phép đo khi cấp nguồn AC.
9. Thông số kỹ thuật Automatic Transformer Test System 9560 MICROTEST
9.1. Thông số hệ thống
| Hạng mục | Thông số |
|---|---|
| Model | ATP-9560 |
| Loại thiết bị | Automatic Transformer Test System |
| Số kênh kiểm tra | 21 channels |
| Điều khiển | PC Controlled |
| Công suất tiêu thụ | 1000 VA/set |
| Nguồn cấp | 90–125 Vac hoặc 190–250 Vac |
| Tần số nguồn | 47–63 Hz |
| Kích thước Electronic Rack | 600 × 1020 × 1555 mm |
| Khối lượng | 190 kg |
9.2. Dynamic Testing For Transformer
| Thông số | Phạm vi |
|---|---|
| Excitation Current | 2 mA – 4,2 A |
| Measurement Signal Voltage | 0 – 310,0 Vrms |
| Frequency | 45 – 500 Hz |
| Open-circuit Voltage | 10 – 5.000 V |
| No-load Power | 0,2 – 500 VA |
| Nguồn AC | External AC Source |
9.3. Low Voltage Electrical Test
| Hạng mục | 6265 | 6266 | 6267 |
|---|---|---|---|
| Dải tần | 10 Hz – 200 kHz | 10 Hz – 500 kHz | 10 Hz – 1 MHz |
| Độ chính xác cơ bản | ±0,1% | ±0,1% | ±0,1% |
| AC Drive Level | 10 mV – 2 Vrms | 10 mV – 2 Vrms | 10 mV – 2 Vrms |
| DC Drive Level | 10 mV – 2 V | 10 mV – 2 V | 10 mV – 2 V |
| Output Impedance | 100 Ω | 100 Ω | 100 Ω |
| L / LK | 0,1 nH – 9.999,99 H | 0,1 nH – 9.999,99 H | 0,1 nH – 9.999,99 H |
| C | 0,00001 pF – 999,99 mF | 0,00001 pF – 999,99 mF | 0,00001 pF – 999,99 mF |
| DCR | 0,1 mΩ – 99,999 MΩ | 0,1 mΩ – 99,999 MΩ | 0,1 mΩ – 99,999 MΩ |
| Turn Ratio | 0,1 – 99.999,9 turns | 0,1 – 99.999,9 turns | 0,1 – 99.999,9 turns |
| Pin Short | 12 pairs | 12 pairs | 12 pairs |
9.4. Hi-Pot / Insulation Test
| Hạng mục | AC Hi-Pot | DC Hi-Pot | IR |
|---|---|---|---|
| Model | 7605 | 7605 | 7605 |
| Output Voltage | 10–5.000 V | 10–6.000 V | 10–1.000 V |
| Voltage Resolution | 1 V | 1 V | 1 V |
| Test Range | 0,001–31 mA | 0,001–11 mA | 1–12.000 MΩ |
| Voltage Accuracy | ±(3% setting + 5 V) | ±(3% setting + 5 V) | Theo cấu hình |
9.5. Impulse Test
| Hạng mục | Thông số |
|---|---|
| Model | 7703 |
| Impulse Voltage | 200–5.000 V |
| Area Comparison | Có |
| Area Differential | Có |
| Waveform Comparison | Có |
| Corona Detection | Có |
| Flat Detection | Có |
Nguồn: MICROTEST – Automatic Transformer Test System 9560.
10. Giao tiếp và thiết kế hệ thống
Điều khiển bằng máy tính
MICROTEST 9560 là hệ thống kiểm tra tự động được điều khiển bằng PC.
Điều này giúp người dùng:
- Thiết lập chương trình kiểm tra.
- Lưu trữ dữ liệu.
- Quản lý kết quả.
- Theo dõi PASS/FAIL.
- Tích hợp vào quy trình sản xuất.
Bộ nhớ không giới hạn
Theo thông tin hãng, hệ thống hỗ trợ:
Unlimited Storage – By PC Link
Khả năng lưu trữ giúp thuận tiện cho việc quản lý nhiều chương trình kiểm tra và dữ liệu sản xuất.
11. Ứng dụng của Automatic Transformer Test System 9560 MICROTEST
Sản xuất Transformer
Kiểm tra toàn diện transformer trước khi xuất xưởng.
Power Transformer
Đánh giá:
- Điện cảm.
- Dòng kích từ.
- Điện áp không tải.
- Công suất không tải.
- Hi-Pot.
- Impulse.
Electronic Transformer
Phù hợp với các loại transformer sử dụng trong thiết bị điện tử và nguồn điện.
Inductor và Coil
Các phép đo điện cảm, DCR, Q, C và kiểm tra xung có thể hỗ trợ kiểm tra nhiều loại cuộn dây tùy cấu hình fixture.
Adapter và Power Supply
Hệ thống có thể được sử dụng để kiểm tra transformer và các bộ phận liên quan trong sản xuất adapter, nguồn điện.
R&D
Phù hợp cho:
- Nghiên cứu thiết kế transformer.
- Đánh giá mẫu mới.
- Phân tích đặc tính điện.
- Kiểm tra đặc tính từ hóa.
QC / QA
Hỗ trợ:
- IQC.
- IPQC.
- OQC.
- Kiểm tra thành phẩm.
- Phân tích lỗi transformer.
Dây chuyền sản xuất tự động
Thiết kế Electronic Rack và điều khiển PC phù hợp với các ứng dụng kiểm tra sản xuất tự động.
12. Phụ kiện Automatic Transformer Test System 9560
Phụ kiện tiêu chuẩn
- Power Cord.
- Fixture F7721.
- Foot Switch F522010.
- HV Test Cable.
- 25Pin–25Pin Cable.
- 24V Switch Power Supplier.
Phụ kiện tùy chọn
- PC Link Software.
- RS-232 Cable.
- Fixture F7721-D.
Fixture cần được lựa chọn dựa trên loại transformer, số lượng chân và yêu cầu kiểm tra thực tế.
13. Automatic Transformer Test System 9560 MICROTEST phù hợp với ai?
Hệ thống phù hợp với các doanh nghiệp có nhu cầu kiểm tra transformer toàn diện và tự động hóa quy trình.
Đối tượng sử dụng:
- Nhà sản xuất transformer.
- Nhà sản xuất power transformer.
- Nhà sản xuất electronic transformer.
- Nhà sản xuất adapter.
- Nhà sản xuất nguồn điện.
- Nhà sản xuất inductor.
- Nhà sản xuất coil.
- Bộ phận R&D.
- Phòng QC/QA.
- Dây chuyền sản xuất tự động.
Đặc biệt phù hợp với doanh nghiệp muốn kết hợp:
Low Voltage Test + Safety Test + Impulse Test + AC Source Test
14. Lợi ích khi sử dụng hệ thống 9560 MICROTEST
Kiểm tra transformer toàn diện
Hệ thống kết hợp nhiều nhóm phép đo trong một giải pháp.
Hỗ trợ kiểm tra khi cấp nguồn AC
Đánh giá dòng kích từ, điện áp không tải và công suất không tải.
Phát hiện lỗi dây quấn
Impulse Test hỗ trợ phát hiện lỗi ngắn mạch giữa các vòng/lớp dây.
Tối ưu quy trình sản xuất
Thiết kế hệ thống tự động giúp giảm thao tác thủ công.
Quản lý dữ liệu kiểm tra
Điều khiển bằng PC và PC Link hỗ trợ quản lý chương trình và kết quả.
15. Câu hỏi thường gặp về Automatic Transformer Test System 9560 MICROTEST
Automatic Transformer Test System 9560 là gì?
9560 là hệ thống kiểm tra biến áp tự động tích hợp Low Voltage Electrical Test, Hi-Pot / Insulation Test, Impulse Test và AC Source Test.
Hệ thống có bao nhiêu kênh?
Hệ thống hỗ trợ 21 kênh kiểm tra.
9560 có đo được dòng kích từ không?
Có. Hệ thống hỗ trợ đo Excitation Current từ 2 mA đến 4,2 A.
9560 có đo được điện áp không tải không?
Có. Dải Open-circuit Voltage từ 10 V đến 5.000 V.
9560 có đo được công suất không tải không?
Có. Phạm vi No-load Power từ 0,2 đến 500 VA khi sử dụng nguồn AC bên ngoài.
Hệ thống có kiểm tra Hi-Pot không?
Có. 9560 tích hợp Hi-Pot Tester 7605.
Hệ thống có kiểm tra Impulse không?
Có. 9560 tích hợp Impulse Tester 7703, hỗ trợ điện áp xung từ 200 V đến 5.000 V.
6265, 6266 và 6267 khác nhau thế nào?
Khác biệt chính là dải tần:
- 6265: 10 Hz – 200 kHz.
- 6266: 10 Hz – 500 kHz.
- 6267: 10 Hz – 1 MHz.
Hệ thống có phù hợp sản xuất tự động không?
Có. 9560 được thiết kế dưới dạng Automatic Transformer Test System, điều khiển bằng PC và tích hợp nhiều phép kiểm tra trong một hệ thống.
16. Máy kiểm tra biến áp tự động 9560 MICROTEST tại Việt Nam
Automatic Transformer Test System 9560 MICROTEST là giải pháp kiểm tra biến áp tự động, tích hợp bốn nhóm phép thử:
Low Voltage Electrical Test + Hi-Pot / Insulation Test + Impulse Test + AC Source Test
Hệ thống không chỉ kiểm tra các thông số như Inductance, Leakage Inductance, DCR, Turn Ratio và Capacitance, mà còn hỗ trợ đánh giá dòng kích từ, điện áp không tải và công suất không tải của transformer.
Với 21 kênh kiểm tra, điện áp AC lên đến 5.000 V, DC lên đến 6.000 V, điện trở cách điện tối đa 12.000 MΩ và Impulse Test lên đến 5.000 V, MICROTEST 9560 phù hợp cho các nhà máy sản xuất transformer, coil, inductor, adapter và linh kiện điện tử.
Microtest Việt Nam cung cấp tư vấn cấu hình Automatic Transformer Test System 9560, lựa chọn Transformer Tester 6265/6266/6267, fixture và giải pháp kiểm tra phù hợp với từng loại transformer.
Liên hệ Microtest Việt Nam để nhận báo giá và tư vấn cấu hình hệ thống kiểm tra biến áp tự động MICROTEST 9560.
Automatic Transformer Test System 9560 MICROTEST – Máy Kiểm Tra Biến Áp Tự Động
Automatic Transformer Test System 9560 MICROTEST tích hợp Low Voltage, Hi-Pot, Impulse và AC Source Test. Kiểm tra biến áp, dòng kích từ, điện áp không tải và công suất không tải.
