MICROTEST 7640 – Máy Kiểm Tra Hi Pot 1 Kênh | Hi Pot Tester

MICROTEST 7640 là máy kiểm tra an toàn điện (Hi Pot Tester) 1 kênh, được thiết kế để thực hiện ba phép kiểm tra quan trọng gồm điện áp chịu đựng AC (AC Withstand Voltage), điện áp chịu đựng DC (DC Withstand Voltage) và điện trở cách điện (Insulation Resistance – IR) trên các thiết bị và linh kiện điện.

Liên hệ báo giá

Tư Vấn Kỹ Thuật

MICROTEST 7640 – Máy Kiểm Tra Hi Pot 1 Kênh | Hi Pot Tester

MICROTEST 7640 có khả năng tạo điện áp kiểm tra AC lên đến 5 kV, DC lên đến 6 kV và điện áp đo điện trở cách điện lên đến 6 kV, với phạm vi đo điện trở cách điện từ 200 kΩ đến 100 GΩ. Thiết bị đồng thời được trang bị chức năng Arc Detection, mạch đo True RMS, bảo vệ Safety Interlock và các chức năng lập trình Ramp / Dwell / Fall Time, đáp ứng yêu cầu kiểm tra an toàn điện trong R&D, QC và dây chuyền sản xuất.

1. Tổng quan về MICROTEST 7640

Trong quá trình sản xuất thiết bị điện và điện tử, việc kiểm tra khả năng cách điện và chịu điện áp của sản phẩm là một bước quan trọng nhằm đảm bảo an toàn điện, độ tin cậy và chất lượng sản phẩm.

Một sản phẩm có lớp cách điện không đạt yêu cầu có thể gây ra dòng điện rò, phóng điện hoặc thậm chí đánh thủng cách điện khi sản phẩm được đưa vào sử dụng.

MICROTEST 7640 được thiết kế để kiểm tra các đặc tính an toàn điện này thông qua ba phép kiểm tra chính:

AC Hipot – Kiểm tra điện áp chịu đựng AC
DC Hipot – Kiểm tra điện áp chịu đựng DC
Insulation Resistance (IR) – Kiểm tra điện trở cách điện

Thiết bị sử dụng điện áp kiểm tra cao và đo dòng điện rò hoặc điện trở cách điện để xác định sản phẩm có đáp ứng giới hạn an toàn được thiết lập hay không.

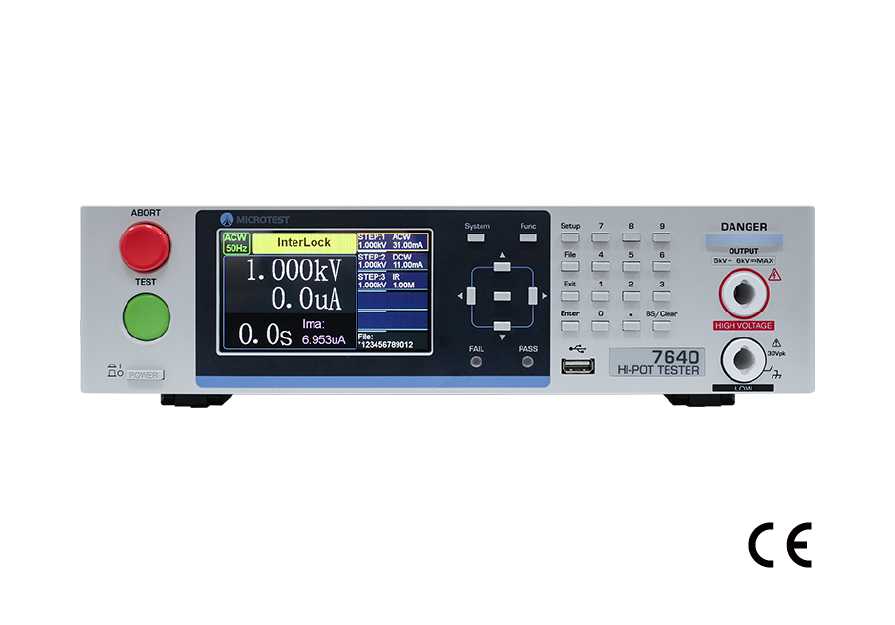

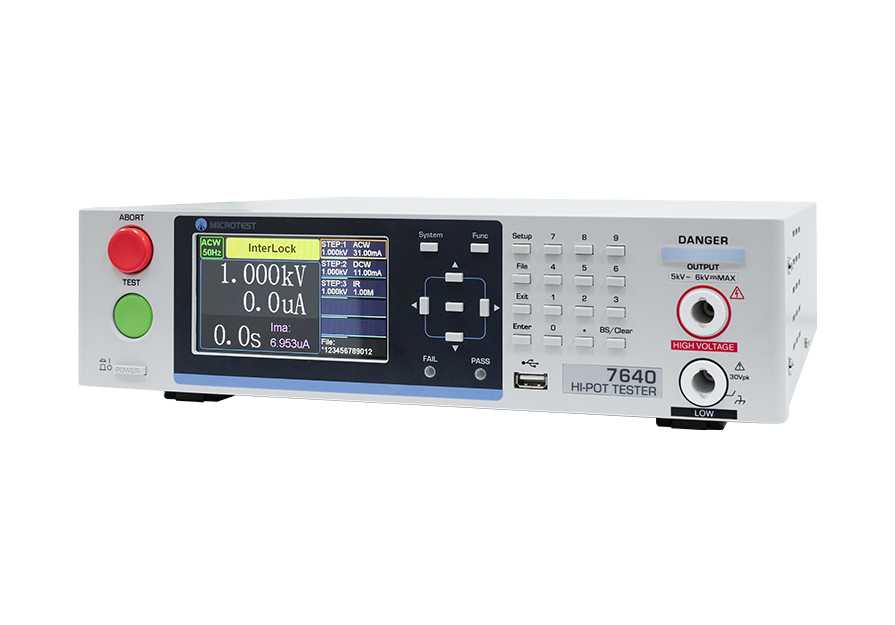

MICROTEST 7640 – Hi Pot Tester 1 kênh

MICROTEST 7640 là phiên bản Single Channel, hỗ trợ một kênh kiểm tra và phù hợp với các ứng dụng cần kiểm tra từng sản phẩm hoặc từng mẫu riêng biệt.

Đối với các dây chuyền cần kiểm tra nhiều điểm hoặc nhiều kênh, MICROTEST cung cấp 7641 – phiên bản 8 kênh, có thể mở rộng lên đến 72 kênh khi kết hợp với các hộp quét đa kênh 7508A / 7516A.

2. Đặc điểm nổi bật của máy kiểm tra Hi Pot MICROTEST 7640

MICROTEST 7640 được trang bị các chức năng cần thiết cho kiểm tra an toàn điện:

AC Withstand Voltage lên đến 5.000 V
DC Withstand Voltage lên đến 6.000 V
Insulation Resistance lên đến 100 GΩ
Điện áp kiểm tra AC: 10 V – 5.000 V
Điện áp kiểm tra DC: 10 V – 6.000 V
Điện áp đo IR: 10 V – 6.000 V
Dòng điện rò AC tối đa 31 mA
Dòng điện rò DC tối đa 11 mA
Phạm vi đo điện trở cách điện 200 kΩ – 100 GΩ
Chức năng Arc Detection với 9 mức độ nhạy
Mạch đo True RMS
Lập trình Ramp / Dwell / Fall Time
Safety Interlock Protection
Hỗ trợ điều khiển từ xa
Hỗ trợ tín hiệu PASS / FAIL / HV Output / Testing
Bộ nhớ trong lưu trữ chương trình kiểm tra
Hỗ trợ USB Host
Giao tiếp RS-232, Remote, USB Host/Device, EXT.I/O
Màn hình màu 4,3 inch TFT LCD

Những chức năng này giúp MICROTEST 7640 đáp ứng nhiều yêu cầu kiểm tra an toàn điện trong sản xuất thiết bị điện và điện tử.

3. Ba chức năng kiểm tra chính của MICROTEST 7640

Một trong những ưu điểm quan trọng của MICROTEST 7640 là tích hợp ba phép kiểm tra trong cùng một thiết bị.

3.1. AC Withstand Voltage – Kiểm tra điện áp chịu đựng AC

AC Hipot Test được sử dụng để kiểm tra khả năng chịu điện áp xoay chiều của lớp cách điện.

MICROTEST 7640 có thể tạo điện áp AC từ:

10 V đến 5.000 V

với tần số đầu ra 50/60 Hz.

Dòng điện định mức tối đa là 30 mA, trong khi phạm vi đo dòng điện rò là 0 – 31 mA.

Độ phân giải dòng điện rò thấp nhất đạt 0,001 mA.

Phép kiểm tra này giúp đánh giá khả năng chịu điện áp của lớp cách điện giữa các phần dẫn điện và phần cần được cách ly về điện.

Thông số AC Hipot

Thông số	MICROTEST 7640
Điện áp đầu ra	10 – 5.000 V AC
Độ phân giải điện áp	1 V
Tần số đầu ra	50/60 Hz
Dòng điện định mức tối đa	30 mA
Dòng điện rò	0 – 31 mA
Độ phân giải dòng điện thấp nhất	0,001 mA
Thời gian đo	0,1 – 999 s / Continuous
Ramp / Dwell / Fall	0,1 – 99,9 s
Arc Detection	OFF / Level 1–9

4. DC Withstand Voltage – Kiểm tra điện áp chịu đựng DC

MICROTEST 7640 hỗ trợ kiểm tra điện áp chịu đựng một chiều với điện áp đầu ra:

10 V – 6.000 V DC

Dòng điện định mức tối đa đạt 10 mA, phạm vi dòng điện rò 0 – 11 mA.

Độ phân giải dòng điện rò thấp nhất là 0,001 mA.

So với AC Hipot, phép kiểm tra DC có thể được sử dụng trong những ứng dụng yêu cầu kiểm tra khả năng chịu điện áp một chiều của lớp cách điện.

Người dùng có thể thiết lập thời gian kiểm tra từ 0,1 đến 999 giây, hoặc lựa chọn chế độ Continuous để kiểm tra liên tục.

Thông số DC Hipot

Thông số	MICROTEST 7640
Điện áp đầu ra	10 – 6.000 V DC
Độ phân giải điện áp	1 V
Độ chính xác điện áp	±(2% giá trị cài đặt + 5 V)
Dòng điện định mức tối đa	10 mA
Dòng điện rò	0 – 11 mA
Độ phân giải dòng điện thấp nhất	0,001 mA
Thời gian đo	0,1 – 999 s / Continuous
Ramp / Dwell / Fall	0,1 – 99,9 s
Arc Detection	OFF / Level 1–9

5. Insulation Resistance – Kiểm tra điện trở cách điện

Bên cạnh AC Hipot và DC Hipot, MICROTEST 7640 còn tích hợp chức năng Insulation Resistance (IR).

Thiết bị hỗ trợ điện áp đo từ:

10 V – 6.000 V DC

và phạm vi ngưỡng điện trở cách điện lên đến:

100 GΩ

Phạm vi dòng điện đo là 5 nA ≤ I ≤ 1 mA.

Điều này cho phép MICROTEST 7640 kiểm tra những sản phẩm có yêu cầu cao về điện trở cách điện.

Phạm vi IR

MICROTEST 7640 hỗ trợ các mức điện áp kiểm tra khác nhau và phạm vi đo tương ứng.

Điện áp kiểm tra	Phạm vi đo IR
50 V	200 kΩ – 1 GΩ
100 V	200 kΩ – 20 GΩ
500 V	500 kΩ – 50 GΩ
≥1.000 V	1 MΩ – 100 GΩ

Độ phân giải IR đạt 0,001 MΩ.

6. Arc Detection – Phát hiện hồ quang/phóng điện

Arc Detection là một chức năng quan trọng của MICROTEST 7640 khi thực hiện kiểm tra điện áp cao.

Trong quá trình Dielectric Withstand Test, nếu lớp cách điện có điểm yếu, điện áp cao có thể gây ra hiện tượng phóng điện (arc discharge).

Ví dụ trong motor, nếu lớp cách điện giữa các lá thép có các khuyết tật như pinholes – lỗ kim, điện áp cao có thể gây phóng điện. Hiện tượng này tạo nhiệt và có thể làm suy giảm hoặc phá hỏng lớp cách điện.

Các vật liệu cách điện bên trong hoặc trên bề mặt stator/rotor của motor cũng có thể xuất hiện phóng điện khi chịu điện áp cao.

Nếu lỗi cách điện tồn tại, các lần phóng điện tức thời có thể gây carbon hóa vật liệu và hình thành đường dẫn điện, từ đó làm tăng nguy cơ mất an toàn.

9 mức độ nhạy Arc Detection

MICROTEST 7640 cho phép thiết lập:

Level 0: Tắt chức năng phát hiện hồ quang
Level 1: Độ nhạy cao nhất
Level 2 – 8: Các mức độ nhạy trung gian
Level 9: Mức độ nhạy có thể điều chỉnh theo yêu cầu

Người dùng có thể lựa chọn mức phát hiện phù hợp với loại sản phẩm và yêu cầu kiểm tra.

7. Ramp / Dwell / Fall Time – Kiểm soát quá trình tăng và giảm điện áp

Trong quá trình kiểm tra điện áp cao, việc đưa điện áp kiểm tra lên ngay lập tức có thể tạo ra hiện tượng quá độ và ảnh hưởng đến sản phẩm.

MICROTEST 7640 cho phép lập trình ba khoảng thời gian:

Ramp Time

Ramp Time là khoảng thời gian điện áp tăng từ mức ban đầu lên điện áp kiểm tra được cài đặt.

Dwell Time

Dwell Time là khoảng thời gian duy trì điện áp kiểm tra ở mức thiết lập.

Fall Time

Fall Time là khoảng thời gian điện áp giảm từ mức kiểm tra về mức thấp hơn/kết thúc phép kiểm tra.

Các thông số này có thể được thiết lập từ:

0,1 – 99,9 giây

Việc lập trình Ramp / Dwell / Fall Time giúp hạn chế tác động của sự tăng điện áp tức thời và đảm bảo quá trình đánh giá độ tin cậy của lớp cách điện được thực hiện có kiểm soát.

8. True RMS Measurement – Đo True RMS

MICROTEST 7640 sử dụng mạch đo True RMS.

True RMS giúp thiết bị đo giá trị hiệu dụng thực của tín hiệu AC, qua đó hỗ trợ đánh giá chính xác hơn dòng điện trong quá trình kiểm tra điện áp chịu đựng AC.

Đây là một đặc điểm quan trọng đối với thiết bị kiểm tra an toàn điện, đặc biệt khi yêu cầu kiểm soát dòng điện rò trong quá trình thử nghiệm.

9. Safety Interlock – Bảo vệ liên động an toàn

Do MICROTEST 7640 tạo ra điện áp kiểm tra lên đến 5 kV AC và 6 kV DC, yếu tố an toàn đối với người vận hành là rất quan trọng.

Thiết bị được trang bị Safety Interlock Protection.

Theo thiết kế của MICROTEST, khi thực hiện kiểm tra, cần kết nối ngắn mạch chân INTER LOCK ở phía sau thiết bị thì điện áp kiểm tra mới được xuất ra.

Cơ chế này giúp ngăn việc vô tình xuất điện áp cao khi điều kiện an toàn chưa được đáp ứng.

10. List Mode – Lập trình nhiều bước kiểm tra

MICROTEST 7640 hỗ trợ List Mode, cho phép người dùng thiết lập nhiều bước kiểm tra liên tiếp.

Đối với model 7640, mỗi nhóm có thể chứa tối đa:

8 bước kiểm tra

Điều này cho phép xây dựng một quy trình kiểm tra gồm nhiều điều kiện khác nhau thay vì phải cài đặt thủ công từng phép đo.

Ví dụ một quy trình có thể bao gồm:

AC Hipot → DC Hipot → IR

theo trình tự được thiết lập.

Chức năng này đặc biệt hữu ích trong môi trường sản xuất cần thực hiện quy trình kiểm tra lặp lại trên nhiều sản phẩm.

11. Remote Control và tín hiệu PASS / FAIL

MICROTEST 7640 hỗ trợ điều khiển và giao tiếp với hệ thống bên ngoài.

Remote Control

Thiết bị hỗ trợ các lệnh điều khiển:

Test
Abort

Remote Output Signal

Thiết bị có thể xuất các trạng thái:

PASS
FAIL
HV Output
Testing

Nhờ đó, 7640 có thể kết nối với các thiết bị điều khiển hoặc hệ thống tự động hóa trong dây chuyền sản xuất.

12. Giao tiếp và khả năng kết nối máy tính

MICROTEST 7640 hỗ trợ nhiều giao diện:

RS-232
Remote
USB Host
USB Device
EXT. I/O

USB Host có thể được sử dụng để lưu trữ các file thiết lập và cập nhật firmware. Số lượng dữ liệu có thể lưu phụ thuộc vào dung lượng thiết bị USB.

Thông qua kết nối với máy tính, người dùng có thể xây dựng hệ thống:

Hi Pot Tester → PC → Phần mềm → Lưu trữ dữ liệu kiểm tra

Điều này phù hợp với các ứng dụng cần quản lý dữ liệu kiểm tra và truy xuất kết quả sản xuất.

13. Bộ nhớ trong của MICROTEST 7640

MICROTEST 7640 có bộ nhớ trong hỗ trợ lưu trữ tối đa:

64 bộ dữ liệu thiết lập

Các chương trình kiểm tra có thể được lưu lại và sử dụng cho những lần kiểm tra tiếp theo.

Ngoài ra, thiết bị hỗ trợ USB Host để lưu file thiết lập và dữ liệu bên ngoài.

14. Thông số kỹ thuật MICROTEST 7640

Thông số	MICROTEST 7640
Model	7640
Số kênh	1 Channel
AC Hipot	10 – 5.000 V
Độ phân giải AC	1 V
Tần số AC	50/60 Hz
Dòng định mức AC	Max. 30 mA
Dòng rò AC	0 – 31 mA
DC Hipot	10 – 6.000 V
Độ phân giải DC	1 V
Dòng định mức DC	Max. 10 mA
Dòng rò DC	0 – 11 mA
Insulation Resistance	200 kΩ – 100 GΩ
Điện áp đo IR	10 – 6.000 V
Độ phân giải IR	0,001 MΩ
Thời gian đo	0,1 – 999 s / Continuous
Ramp / Dwell / Fall	0,1 – 99,9 s
Arc Detection	OFF / Level 1–9
List Mode	Tối đa 8 bước/nhóm
Bộ nhớ trong	64 bộ
Remote Control	Test / Abort
Remote Output	PASS / FAIL / HV Output / Testing
Giao tiếp	RS-232 / Remote / USB Host / USB Device / EXT.I/O
Nguồn điện	100 – 240 VAC, 50/60 Hz ±5%
Công suất tiêu thụ	350 VA
Màn hình	4,3″ TFT LCD, 480 × 272
Nhiệt độ hoạt động	5 – 40°C
Độ ẩm	20 – 80% RH
Kích thước	340 × 88 × 369,6 mm
Khối lượng	12 kg

Các thông số trên được lấy theo bảng thông số kỹ thuật MICROTEST công bố cho model 7640.

15. Ứng dụng của máy kiểm tra Hi Pot MICROTEST 7640

MICROTEST 7640 được sử dụng trong nhiều ứng dụng cần đánh giá độ an toàn và độ tin cậy của hệ thống cách điện.

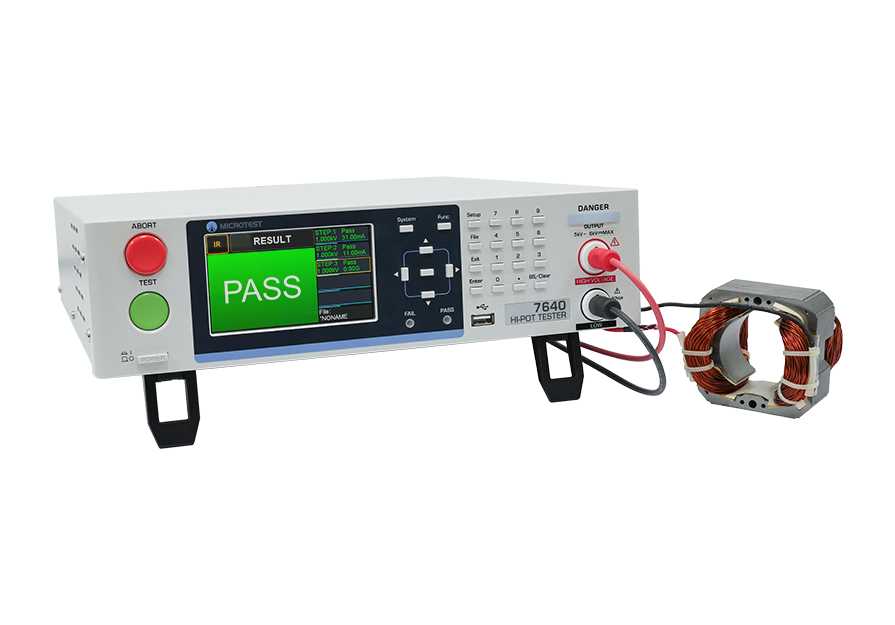

Kiểm tra motor

Có thể sử dụng AC Hipot, DC Hipot và IR để kiểm tra hệ thống cách điện của motor.

Chức năng Arc Detection đặc biệt hữu ích trong việc phát hiện hiện tượng phóng điện liên quan đến các khuyết tật trong vật liệu cách điện của stator hoặc rotor.

Kiểm tra transformer

MICROTEST 7640 có thể được sử dụng để kiểm tra khả năng chịu điện áp và điện trở cách điện của transformer.

Đối với các hệ thống cần kiểm tra nhiều điểm, có thể sử dụng các giải pháp scan/expansion của MICROTEST.

Kiểm tra thiết bị điện

Thiết bị phù hợp để kiểm tra khả năng chịu điện áp và cách điện của các thiết bị điện trước khi đưa vào sử dụng.

Kiểm tra linh kiện điện tử

AC Hipot, DC Hipot và IR có thể được sử dụng trong quy trình QC để đánh giá khả năng cách điện của linh kiện.

Kiểm tra dây chuyền sản xuất

Thông qua Remote và EXT. I/O, MICROTEST 7640 có thể giao tiếp với hệ thống điều khiển bên ngoài và xuất tín hiệu PASS/FAIL.

16. MICROTEST 7640 phù hợp với những doanh nghiệp nào?

MICROTEST 7640 phù hợp với:

Nhà máy sản xuất motor
Nhà máy sản xuất transformer
Nhà sản xuất thiết bị điện
Nhà sản xuất linh kiện điện tử
Nhà sản xuất bộ nguồn
Nhà sản xuất thiết bị gia dụng
Phòng R&D
Phòng QC/QA
Phòng kiểm tra an toàn điện
Dây chuyền sản xuất cần kiểm tra Hi Pot
Hệ thống kiểm tra tự động

Đặc biệt, MICROTEST 7640 phù hợp khi doanh nghiệp cần một thiết bị duy nhất tích hợp AC Hipot + DC Hipot + Insulation Resistance thay vì phải sử dụng nhiều thiết bị riêng biệt.

17. Phụ kiện MICROTEST 7640

Phụ kiện tiêu chuẩn

TL-HP0008
Banana Plug + Alligator Clips – HV Test Cable – Black, 120 cm

TL-HP0009
Banana Plug + Alligator Clips – HV Test Cable – Red, 120 cm

Power Cord
Dây nguồn.

Phụ kiện tùy chọn

F7620(M)
Transformer HV Scan Box – Manual

F7620(P)
Transformer HV Scan Box – Pneumatic

F760001
D-Sub Foot Switch, 15 PIN

TL-000003
RS-232 Cable, 180 cm

7508A
Expansion Box – 8 Channel – Alligator Clips

7516A
Expansion Box – 16 Channel – Alligator Clips

PC Link Software

Các phụ kiện trên được MICROTEST liệt kê trong phần Ordering Information của dòng 7640/7641.

18. MICROTEST 7640 và MICROTEST 7641 khác nhau như thế nào?

MICROTEST 7640 và 7641 thuộc cùng dòng Hi Pot Tester, tuy nhiên điểm khác biệt chính nằm ở số lượng kênh.

Đặc điểm	MICROTEST 7640	MICROTEST 7641
Số kênh	1	8
AC Hipot	5 kV	5 kV
DC Hipot	6 kV	6 kV
Insulation Resistance	100 GΩ	100 GΩ
Bộ nhớ trong	64 sets	32 sets
List Mode	8 steps	16 steps
Kích thước	340 × 88 × 369,6 mm	340 × 88 × 429,6 mm
Khối lượng	12 kg	14 kg
Mở rộng kênh	—	Tối đa 72 kênh

Nếu doanh nghiệp chỉ cần kiểm tra từng sản phẩm hoặc từng điểm kiểm tra riêng biệt, 7640 Single Channel là lựa chọn phù hợp.

Nếu cần kiểm tra nhiều điểm trong dây chuyền sản xuất, có thể cân nhắc 7641 8 Channel và mở rộng với 7508A / 7516A lên tối đa 72 kênh.

19. Vì sao nên lựa chọn MICROTEST 7640?

3 chức năng kiểm tra trong một thiết bị

MICROTEST 7640 tích hợp:

AC Hipot + DC Hipot + Insulation Resistance

giúp giảm nhu cầu sử dụng nhiều thiết bị riêng biệt.

Điện áp kiểm tra cao

Thiết bị hỗ trợ:

AC lên đến 5 kV

DC lên đến 6 kV

đáp ứng nhiều yêu cầu kiểm tra cách điện.

Đo điện trở cách điện đến 100 GΩ

Phạm vi đo rộng giúp MICROTEST 7640 phù hợp với các ứng dụng cần đánh giá lớp cách điện có điện trở rất cao.

Arc Detection

Chức năng phát hiện phóng điện với 9 mức độ nhạy giúp tăng khả năng phát hiện các bất thường trong lớp cách điện.

Lập trình Ramp / Dwell / Fall

Kiểm soát quá trình tăng, duy trì và giảm điện áp, giúp quá trình kiểm tra được thực hiện có kiểm soát.

Hỗ trợ tự động hóa

Remote, EXT. I/O và tín hiệu PASS/FAIL cho phép thiết bị kết nối với hệ thống kiểm tra tự động.

20. MICROTEST 7640 – Máy kiểm tra Hi Pot tại Việt Nam

MICROTEST 7640 Hi Pot Tester là thiết bị kiểm tra an toàn điện 1 kênh, tích hợp AC Withstand Voltage, DC Withstand Voltage và Insulation Resistance trong cùng một thiết bị.

Với điện áp AC tối đa 5 kV, DC tối đa 6 kV, khả năng đo điện trở cách điện đến 100 GΩ, cùng chức năng Arc Detection, MICROTEST 7640 phù hợp cho kiểm tra motor, transformer, linh kiện điện tử, thiết bị điện và nhiều sản phẩm yêu cầu kiểm tra an toàn cách điện.

Nếu doanh nghiệp đang tìm kiếm máy Hi Pot 5 kV, máy kiểm tra điện áp chịu đựng, máy kiểm tra điện trở cách điện hoặc thiết bị Safety Tester 3-in-1, MICROTEST 7640 là một lựa chọn đáng cân nhắc.

Microtest Việt Nam cung cấp tư vấn kỹ thuật và báo giá MICROTEST 7640 theo yêu cầu ứng dụng thực tế.

Liên hệ để được tư vấn cấu hình và lựa chọn thiết bị phù hợp với sản phẩm cần kiểm tra.

21. Câu hỏi thường gặp về MICROTEST 7640

MICROTEST 7640 là máy gì?

MICROTEST 7640 là Hi Pot Tester 1 kênh, được sử dụng để kiểm tra điện áp chịu đựng AC, điện áp chịu đựng DC và điện trở cách điện của thiết bị hoặc linh kiện.

MICROTEST 7640 kiểm tra được điện áp bao nhiêu?

Thiết bị kiểm tra điện áp AC từ 10 – 5.000 V và điện áp DC từ 10 – 6.000 V.

MICROTEST 7640 có đo điện trở cách điện không?

Có. Chức năng Insulation Resistance (IR) hỗ trợ điện áp kiểm tra 10 – 6.000 V và phạm vi đo/thiết lập ngưỡng lên đến 100 GΩ.

MICROTEST 7640 có phát hiện hồ quang không?

Có. Thiết bị có Arc Detection với mức OFF và Level 1–9, trong đó Level 1 là mức nhạy nhất.

MICROTEST 7640 có phù hợp kiểm tra motor không?

Có. Thiết bị có thể sử dụng AC Hipot, DC Hipot và IR để kiểm tra hệ thống cách điện của motor. Chức năng Arc Detection cũng hỗ trợ phát hiện hiện tượng phóng điện liên quan đến lỗi cách điện.

MICROTEST 7640 có thể kết nối máy tính không?

Có. Thiết bị hỗ trợ RS-232, USB Host, USB Device, Remote và EXT. I/O, cho phép kết nối với máy tính hoặc hệ thống tự động hóa.

MICROTEST 7640 có bao nhiêu kênh?

MICROTEST 7640 là phiên bản 1 kênh. Nếu cần nhiều kênh, có thể lựa chọn 7641 với 8 kênh và mở rộng tối đa 72 kênh bằng các hộp scan 7508A / 7516A.

MICROTEST 7640 có thể kiểm tra AC Hipot, DC Hipot và IR trên cùng một máy không?

Có. Đây chính là ưu điểm quan trọng của 7640: ba chức năng AC Withstand Voltage, DC Withstand Voltage và Insulation Resistance được tích hợp trong cùng một thiết bị.

Application

Up to 72 Test Channels Supported (Model 7641 with Optional Multi-Channel Scanner Expansion)

The 7641 Hipot Tester supports up to 8 test channels in a standalone unit and can be expanded with 7508A / 7516A multi-channel scanning boxes, enabling up to 72 test channels.

It supports PC connectivity for remote programming and test data logging, and can be integrated with barcode scanners for barcode reading,

ensuring full production traceability and manufacturing record management.

Programmable Ramp / Dwell / Fall Time Settings

MICROTEST 7640/7641 Hipot Tester provides programmable Ramp, Dwell, and Fall times to prevent damage from instantaneous voltage surges

while ensuring a complete assessment of insulation reliability.

Arc Discharge

Arcs typically occur where high voltage passes through weak insulation. During dielectric withstand testing, electrical or insulation issues can lead to transient voltage or current peaks.

For instance, in the case of motors, if insulation between laminations has defects like pinholes, it can result in arcing, potentially causing insulation breakdown due to heat generation.

Insulation materials inside or on the surface of motor stators/ rotors may experience electrical discharge due to high voltage, deteriorating the motor’s insulation performance.

When defects are present in the insulation materials, these momentary discharges can lead to carbonization and the formation of conductive paths, posing safety concerns for the motor.

MICROTEST 7640/7641 hipot tester provides an arc detection function with adjustable sensitivity levels.

Test Mode	AC Hipot	DC Hipot	IR
Arc Detection	The detection levels can be set to OFF or 1–9 (1 being the most sensitive)

Specifications

Specification

Model	7640
Channel	1
AC Hipot
Output Voltage	10V~5000V
Voltage Resolution	1V
Voltage Accuracy	±(2% of setting +5V) no load
Output Frequency	50/60Hz
Rated Current (Max.)	30mA
Leakage Current	0~31mA
Lower Leakage Current Resolution	0.001mA
Lower Leakage Current Accuracy	±(1% of reading +5uA)
Measuring Time	0.1~999s, 0 (Continuous)
Measuring Time Resolution	0.1s
Ramp, Dwell, Fall Time	0.1~99.9 sec
Arcing Detection	Level 0 for Off / Adjustable levels 1~9 (Level 1 is the most sensitive)
DC Hipot
Output Voltage	10V~6000V
Voltage Resolution	1V
Voltage Accuracy	±(2% of setting +5V)
Rated Current (Max.)	10mA
Leakage Current	0~11mA
Lower Leakage Current Resolution	0.001mA
Lower Leakage Current Accuracy	±(1% of reading +5uA)
Measuring Time	0.1~999s, 0 (Continuous)
Measuring Time Resolution	0.1s
Ramp, Dwell, Fall Time	0.1~99.9 sec
Arcing Detection	Level 0 for Off / Adjustable levels 1~9 (Level 1 is the most sensitive)
Insulation Resistance
Output Voltage	10V~6000V
Voltage Resolution	1V
Voltage Accuracy	±(2% of setting+5V)
Rated Current (Max.)	1mA
IR Upper Threshold	200k~100GΩ (Current measurement range 5nA ≦ i ≦ 1mA)
IR Resolution	0.001MΩ
IR Accuracy	50V { 200k~500MΩ, ±(5% of reading+30kΩ)/ 500M~1GΩ, ±(10% of reading+20MΩ)/ 1G~10GΩ, ±(25% of reading+100MΩ)}
	100V { 200k~200MΩ, ±(2% of reading+30kΩ)/ 200M~1GΩ, ±(5% of reading+20MΩ)/ 1G~20GΩ, ±(25% of reading+100MΩ)}
	500V { 500k~500MΩ, ±(2% of reading+30kΩ)/ 500M~10GΩ, ±(5% of reading+20MΩ)/ 10G~50GΩ, ±(20% of reading+100MΩ)}
	≥ 1000V { 1M~1GΩ, ±(2% of reading+30kΩ)/ 1G~10GΩ, ±(5% of reading+20MΩ)/ 10G~100GΩ, ±(20% of reading+100MΩ)}
Measuring Time	0.1~999s, 0 (Continuous)
Measuring Time Resolution	0.1s
Ramp, Dwell, Fall Time	0.1~99.9 sec

General

Remote Control	Test、Abort
Remote Output Signal	Pass、Fail、HV output、Testing
Safety Switch	When testing, you need to short-circuit the INTER LOCK on the rear of the instrument to output the test voltage
Built-in Storage	7640(64 sets), 7641(32 sets)
USB Host Storage	Storage setting files and update firmware; the number of saved data sets depends on the USB capacity
List Mode	Each group contains up to 8 (7640)/ 16 (7641) steps
Interface	RS-232、Remote、USB Host/Device、EXT.I/O
Power Supply	Voltage：100Vac~240Vac/ Frequency：50/60Hz ±5%
Power Consumption	350VA
Display	480*272, 4.3″ TFT LCD
Environment	Temperature：5℃~40℃, Humidity：20~80%RH
Dimension (WHD)	340×88×369.6mm(7640)/ 340×88×429.6mm(7641)
Weight	12Kg(7640)/ 14Kg(7641)

Accessories

Ordering Information

Hipot Tester Series	Standard	Optional
7640 (1 Channel) 7641 (8 Channel)	• TL-HP0008 Banana Plug+Alligator Clips-HV Test Cable-Black (120cm)	F7620(M) Transformer HV Scan Box (Manual) F7620(P) Transformer HV Scan Box (Pneumatic) F760001 D-Sub foot switch (15 PIN) TL-000003 RS-232 Cable (180cm) 7508A Expansion Box-8 Ch-Alligator Clips 7516A Expansion Box-16 Ch-Alligator Clips PC Link Software
	• TL-HP0009 Banana Plug+Alligator Clips-HV Test Cable-Red (120cm)
	• Power Cord

MICROTEST 7640 – Máy Kiểm Tra Hi Pot 1 Kênh | Hi Pot Tester

MICROTEST 7640 – Máy Kiểm Tra Hi Pot 1 Kênh | Hi Pot Tester

MICROTEST 7640 – Máy Kiểm Tra Hi Pot 1 Kênh | Hi Pot Tester

1. Tổng quan về MICROTEST 7640

MICROTEST 7640 – Hi Pot Tester 1 kênh

2. Đặc điểm nổi bật của máy kiểm tra Hi Pot MICROTEST 7640

3. Ba chức năng kiểm tra chính của MICROTEST 7640

3.1. AC Withstand Voltage – Kiểm tra điện áp chịu đựng AC

Thông số AC Hipot

4. DC Withstand Voltage – Kiểm tra điện áp chịu đựng DC

Thông số DC Hipot

5. Insulation Resistance – Kiểm tra điện trở cách điện

Phạm vi IR

6. Arc Detection – Phát hiện hồ quang/phóng điện

9 mức độ nhạy Arc Detection

7. Ramp / Dwell / Fall Time – Kiểm soát quá trình tăng và giảm điện áp

Ramp Time

Dwell Time

Fall Time

8. True RMS Measurement – Đo True RMS

9. Safety Interlock – Bảo vệ liên động an toàn

10. List Mode – Lập trình nhiều bước kiểm tra

11. Remote Control và tín hiệu PASS / FAIL

Remote Control

Remote Output Signal

12. Giao tiếp và khả năng kết nối máy tính

13. Bộ nhớ trong của MICROTEST 7640

14. Thông số kỹ thuật MICROTEST 7640

15. Ứng dụng của máy kiểm tra Hi Pot MICROTEST 7640

Kiểm tra motor

Kiểm tra transformer

Kiểm tra thiết bị điện

Kiểm tra linh kiện điện tử

Kiểm tra dây chuyền sản xuất

16. MICROTEST 7640 phù hợp với những doanh nghiệp nào?

17. Phụ kiện MICROTEST 7640

Phụ kiện tiêu chuẩn

Phụ kiện tùy chọn

18. MICROTEST 7640 và MICROTEST 7641 khác nhau như thế nào?

19. Vì sao nên lựa chọn MICROTEST 7640?

3 chức năng kiểm tra trong một thiết bị

Điện áp kiểm tra cao

Đo điện trở cách điện đến 100 GΩ

Arc Detection

Lập trình Ramp / Dwell / Fall

Hỗ trợ tự động hóa

20. MICROTEST 7640 – Máy kiểm tra Hi Pot tại Việt Nam

21. Câu hỏi thường gặp về MICROTEST 7640

MICROTEST 7640 là máy gì?

MICROTEST 7640 kiểm tra được điện áp bao nhiêu?

MICROTEST 7640 có đo điện trở cách điện không?

MICROTEST 7640 có phát hiện hồ quang không?

MICROTEST 7640 có phù hợp kiểm tra motor không?

MICROTEST 7640 có thể kết nối máy tính không?

MICROTEST 7640 có bao nhiêu kênh?

MICROTEST 7640 có thể kiểm tra AC Hipot, DC Hipot và IR trên cùng một máy không?

Application

Specifications

Accessories

Related products

7750 MICROTEST – Máy Kiểm Tra Điện Áp Xung Cuộn Dây | Impulse Winding Tester

7759 MICROTEST – Máy Kiểm Tra Điện Áp Xung Cuộn Dây | Impulse Winding Tester

7631 MICROTEST – Hi Pot Tester 8 Kênh | Máy Kiểm Tra Điện Áp Cao AC/DC & Điện Trở Cách Điện

7630 MICROTEST – Hi Pot Tester 1 Kênh | Máy Thử Cao Áp AC 5kV DC 6kV

7641 MICROTEST– Máy kiểm tra điện áp Hi-Pot Tester 8 kênh

Login
