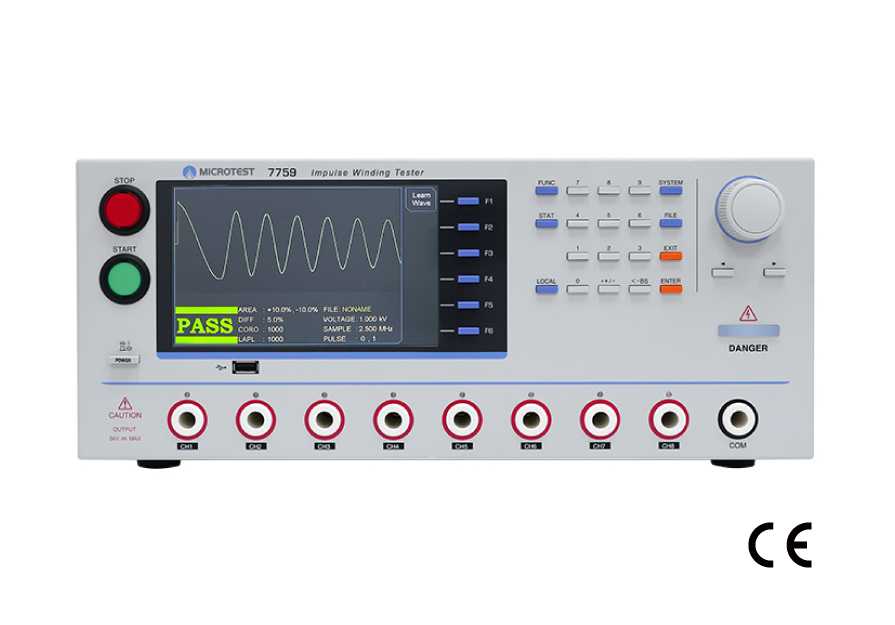

MICROTEST 7759 – Máy Kiểm Tra Điện Áp Xung Cuộn Dây | Impulse Winding Tester
MICROTEST 7759 là máy kiểm tra điện áp xung cuộn dây (Impulse Winding Tester) thế hệ mới, được thiết kế để phát hiện các lỗi ngắn mạch giữa các vòng dây, lỗi cách điện và hiện tượng phóng điện trong cuộn dây của motor, transformer, coil và các linh kiện từ tính.
Thiết bị sử dụng công nghệ lấy mẫu xung tốc độ cao 200 MHz / 9 bit, hỗ trợ điện áp xung lên đến 10 kV, tốc độ kiểm tra tối đa 10 lần/giây và tích hợp nhiều phương pháp phân tích dạng sóng. MICROTEST 7759 cho phép so sánh dạng sóng của sản phẩm cần kiểm tra (DUT – Device Under Test) với mẫu chuẩn (Golden Sample) để phát hiện những thay đổi bất thường trong đặc tính cộng hưởng của cuộn dây.
Với khả năng hỗ trợ nhiều kênh kiểm tra và giao tiếp phục vụ tự động hóa, MICROTEST 7759 Impulse Winding Tester phù hợp cho các ứng dụng kiểm tra cuộn dây trong dây chuyền sản xuất motor, transformer, coil và các linh kiện điện tử.
1. Tổng quan về MICROTEST 7759
Trong quá trình sản xuất motor, transformer và các linh kiện có cuộn dây, chất lượng lớp cách điện giữa các vòng dây đóng vai trò quan trọng đối với độ tin cậy và tuổi thọ của sản phẩm.
Một lỗi rất nhỏ trong lớp cách điện của dây quấn có thể tạo ra hiện tượng chập giữa các vòng dây (inter-turn short). Lỗi này đôi khi rất khó phát hiện bằng các phép kiểm tra điện áp thấp hoặc phép đo điện cảm, điện dung và điện trở thông thường.
MICROTEST 7759 sử dụng phương pháp Impulse Winding Test – đưa một xung điện áp cao trong thời gian rất ngắn vào hai đầu cuộn dây và phân tích dạng sóng đáp ứng. Khi cuộn dây có sự thay đổi về điện cảm, điện dung, điện trở hoặc chất lượng cách điện, dạng sóng cộng hưởng và suy giảm sẽ thay đổi. Thiết bị sử dụng các thuật toán so sánh dạng sóng để xác định sản phẩm đạt hoặc không đạt.
MICROTEST 7759 sử dụng điện áp xung để phát hiện lỗi cuộn dây
Khi xảy ra hiện tượng chập vòng dây, các thông số điện của cuộn dây có thể bị thay đổi. Điều này ảnh hưởng đến:
- Điện cảm của cuộn dây
- Hệ số phẩm chất Q
- Tỷ số vòng dây
- Điện dung ký sinh
- Đặc tính vật liệu lõi
- Đặc tính cách điện giữa các vòng dây
Những thay đổi này có thể được thể hiện thông qua dạng sóng dao động tắt dần (damping waveform) sau khi cấp xung điện áp.
MICROTEST 7759 phân tích sự khác biệt giữa dạng sóng của Golden Sample và DUT để phát hiện các bất thường trong cuộn dây.
2. Đặc điểm nổi bật của máy kiểm tra điện áp xung MICROTEST 7759
MICROTEST 7759 được trang bị nhiều chức năng phục vụ kiểm tra cuộn dây và phát hiện lỗi cách điện:
- Tần số lấy mẫu xung cao 200 MHz / 9 bit
- Điện áp xung lên đến 10.000 V
- Tốc độ kiểm tra tối đa 10 lần/giây
- Hỗ trợ phát hiện ngắn mạch giữa các vòng dây
- Hỗ trợ phân tích Breakdown Voltage
- Chức năng Voltage Compensation giúp giảm khả năng phán định sai
- Có thể lập trình điện áp xung kiểm tra
- Hỗ trợ nhiều phương pháp phân tích dạng sóng
- Hỗ trợ so sánh Total Area
- Hỗ trợ Differential Area
- Hỗ trợ Laplacian Comparison
- Hỗ trợ Corona Comparison
- Hỗ trợ COMP Comparison
- Hỗ trợ FLUT Comparison
- Lưu trữ dạng sóng kiểm tra
- Hỗ trợ điều khiển từ xa bằng PLC
- Giao tiếp USB, RS-232, LAN và GPIB tùy cấu hình
- Màn hình màu 7 inch
- Phù hợp tích hợp vào dây chuyền kiểm tra tự động
Các chức năng trên giúp MICROTEST 7759 không chỉ phát hiện lỗi chập vòng dây mà còn có khả năng phân tích sâu hơn về sự thay đổi của dạng sóng và hiện tượng phóng điện trong cuộn dây.
3. Công nghệ kiểm tra ngắn mạch giữa các vòng dây
Inter-turn Short là gì?
Cuộn dây của motor, transformer hoặc linh kiện từ tính được tạo thành từ nhiều vòng dây được quấn liên tiếp. Giữa các vòng dây tồn tại lớp cách điện nhằm ngăn dòng điện chạy trực tiếp giữa chúng.
Trong quá trình sản xuất, lớp cách điện có thể bị ảnh hưởng do:
- Lớp sơn cách điện trên dây bị trầy xước
- Dây bị nứt hoặc hư hỏng
- Quá trình quấn dây không chính xác
- Dây bị móc hoặc lệch vị trí
- Khoảng cách quấn dây không phù hợp
- Quá trình hàn/nhúng thiếc làm ảnh hưởng đến lớp cách điện
Khi lớp cách điện bị suy giảm, có thể xảy ra ngắn mạch giữa các vòng dây.
Lỗi này làm thay đổi đặc tính điện của cuộn dây và có thể ảnh hưởng đến hiệu suất, độ ổn định cũng như tuổi thọ của motor hoặc transformer.
4. Vì sao cần sử dụng máy kiểm tra điện áp xung cho motor và transformer?
Một số lỗi rất nhỏ trong cuộn dây có thể khó phát hiện ở các bước kiểm tra điện áp thấp.
Nếu sản phẩm tiếp tục đi qua các công đoạn lắp ráp và chỉ phát hiện lỗi ở bước kiểm tra cuối, doanh nghiệp có thể phải chịu:
- Tăng chi phí sản xuất
- Tăng tỷ lệ sản phẩm NG
- Khó xác định nguyên nhân lỗi
- Tăng chi phí sửa chữa hoặc loại bỏ sản phẩm
- Ảnh hưởng đến độ tin cậy của sản phẩm khi đưa vào sử dụng
Đặc biệt, motor và transformer thường làm việc ở điện áp cao. Vì vậy, việc bổ sung Impulse Test vào quy trình sản xuất giúp phát hiện sớm các lỗi liên quan đến cách điện và chập vòng dây.
Có thể hiểu đơn giản:
Impulse Test = Kiểm soát chất lượng cuộn dây + nâng cao độ tin cậy + hỗ trợ đảm bảo tuổi thọ sản phẩm.
5. Nguyên lý hoạt động của MICROTEST 7759
MICROTEST 7759 áp dụng phương pháp Pulse Voltage and Waveform Comparison – kiểm tra bằng điện áp xung và so sánh dạng sóng.
Một xung điện áp được đưa vào hai đầu cuộn dây trong thời gian rất ngắn. Xung này tạo ra dao động cộng hưởng phụ thuộc vào các đặc tính điện của cuộn dây.
Thiết bị sau đó ghi nhận dạng sóng và so sánh với dạng sóng của mẫu chuẩn.
Nếu cuộn dây có lỗi, các thông số như:
- Điện cảm
- Điện dung
- Điện trở
- Hệ số suy giảm
- Pha của dạng sóng
- Biên độ cộng hưởng
có thể thay đổi.
Sự thay đổi này được MICROTEST 7759 phân tích bằng nhiều thuật toán khác nhau để xác định tình trạng của DUT.
Các thành phần cơ bản trong mạch kiểm tra
Hệ thống kiểm tra điện áp xung bao gồm các thành phần chính:
- Vs: Nguồn điện áp cao bên trong
- Sw: Công tắc điều khiển bên trong
- Ri: Điện trở bên trong
- Cs: Tụ điện tích trữ
- Rr: Điện trở cộng hưởng
- Cr: Tụ điện cộng hưởng
- Lr: Cuộn dây cộng hưởng
- DUT: Thiết bị/sản phẩm cần kiểm tra
Sự thay đổi đặc tính của DUT sẽ ảnh hưởng đến dạng sóng dao động và suy giảm sau khi cấp xung.
6. Sáu phương pháp phân tích dạng sóng của MICROTEST 7759
Một trong những ưu điểm quan trọng của MICROTEST 7759 là khả năng cung cấp nhiều phương pháp phân tích dạng sóng để phát hiện các loại lỗi khác nhau.
6.1. Total Area Comparison – So sánh tổng diện tích
Khi cuộn dây xảy ra hiện tượng chập vòng, tổn hao năng lượng trong cuộn dây tăng lên. Điều này làm tăng hệ số suy giảm của dao động cộng hưởng và làm giảm biên độ cộng hưởng.
Kết quả là tổng diện tích của dạng sóng có thể giảm.
MICROTEST 7759 tính toán và so sánh diện tích giữa Golden Sample và DUT, sau đó thể hiện mức sai khác theo phần trăm để hỗ trợ đánh giá mức độ tổn hao năng lượng của cuộn dây.
6.2. Differential Area Comparison – So sánh diện tích sai lệch
Area Differential là giá trị được tính bằng cách cộng dồn sự khác biệt giữa dạng sóng của sản phẩm bình thường và DUT.
Khi xảy ra chập vòng, điện cảm của cuộn dây giảm, dẫn đến thay đổi pha của dạng sóng. Khi đó giá trị diện tích sai lệch cũng thay đổi và có thể khiến thiết bị xác định sản phẩm FAIL.
Phương pháp này có thể được sử dụng để đánh giá mức độ tương đồng giữa dạng sóng của DUT và mẫu chuẩn.
Tuy nhiên, phương pháp này có thể bị ảnh hưởng bởi sai lệch điện cảm và sự dịch chuyển pha cộng hưởng. Vì vậy, theo tài liệu MICROTEST, các sản phẩm sử dụng tôn silic như motor và transformer truyền thống không phù hợp với phương pháp này.
6.3. LAPLACIAN Comparison – So sánh Laplacian
Lỗi cách điện kém trong cuộn dây có thể gây ra hiện tượng phóng điện khi chịu tác động của điện áp xung cao.
Hiện tượng phóng điện tạo ra những thay đổi rất nhanh trong dạng sóng dao động.
MICROTEST sử dụng thuật toán đạo hàm bậc hai (Second-Order Differentiation) để phân tích những thay đổi này và xác định mức phóng điện cực đại.
Phương pháp Laplacian Comparison đặc biệt hữu ích trong việc phát hiện các vấn đề liên quan đến:
- Phóng điện
- Rò điện
- Chất lượng hàn điện cực
- Lỗi hàn trong linh kiện cuộn dây
Đây là một phương pháp quan trọng khi kiểm tra các linh kiện có yêu cầu cao về chất lượng cách điện.
6.4. CORONA Comparison – So sánh Corona
Khi tiến hành kiểm tra điện áp xung, lỗi cách điện có thể gây ra hiện tượng phóng điện Corona.
MICROTEST 7759 có thể phát hiện và đếm số lần xuất hiện Corona dựa trên mức độ sai lệch của tín hiệu.
Chức năng này hỗ trợ kỹ sư:
- Phát hiện hiện tượng phóng điện trong cuộn dây
- Đánh giá chất lượng cách điện
- So sánh sự khác biệt giữa DUT và mẫu chuẩn
- Phát hiện các lỗi khó quan sát bằng phương pháp đo thông thường
6.5. COMP Comparison – So sánh COMP
Với chức năng COMP Comparison, người dùng có thể thiết lập một vùng giới hạn cho dạng sóng chuẩn.
Thiết bị sẽ đồng thời đánh giá:
- Biên độ
- Pha
- Dạng sóng cộng hưởng
của DUT so với vùng giới hạn được thiết lập.
Phương pháp này giúp tăng khả năng phát hiện ngắn mạch giữa các vòng dây trong quá trình kiểm tra cuộn dây.
6.6. FLUT Comparison – So sánh FLUT
Khi xảy ra hiện tượng phóng điện giữa các vòng dây của cuộn dây, dạng sóng có thể xuất hiện các dao động hoặc biến động bất thường.
Chức năng FLUT Comparison định lượng mức độ dao động của dạng sóng thành giá trị số để so sánh với tiêu chuẩn.
Nhờ đó, MICROTEST 7759 có thể hỗ trợ phát hiện những biến động bất thường liên quan đến hiện tượng phóng điện giữa các vòng dây.
7. Voltage Compensation – Chức năng bù điện áp
Trong quá trình kiểm tra điện áp xung, sự thay đổi điện áp đầu ra có thể ảnh hưởng đến kết quả phân tích dạng sóng.
MICROTEST 7759 được trang bị Voltage Compensation Function nhằm giảm khả năng xảy ra phán định sai trong quá trình kiểm tra.
Chức năng này giúp nâng cao độ ổn định và độ tin cậy của quá trình đánh giá sản phẩm.
8. Breakdown Voltage Test – Kiểm tra điện áp đánh thủng
MICROTEST 7759 hỗ trợ chức năng Breakdown Voltage Analysis để đánh giá khả năng chịu điện áp của cuộn dây.
Người dùng có thể thiết lập các thông số:
- Starting Voltage: Điện áp bắt đầu
- Ending Voltage: Điện áp kết thúc
- Minimum Percentage of Voltage Rise at Starting Voltage: Tỷ lệ tăng điện áp tối thiểu tại điện áp bắt đầu
Ở chế độ Second-Order Differentiation và Corona Count Comparison, thiết bị xác định xem giá trị đo có vượt quá giới hạn tiêu chuẩn đã cài đặt hay không.
Qua đó có thể đánh giá khả năng chịu điện áp của linh kiện/cuộn dây được kiểm tra.
9. Tốc độ kiểm tra cao – phù hợp dây chuyền sản xuất
MICROTEST 7759 sử dụng công nghệ lấy mẫu 200 MHz / 9 bit và có tốc độ kiểm tra lên đến 10 lần/giây.
Tốc độ này giúp thiết bị đáp ứng tốt các ứng dụng kiểm tra số lượng lớn trong môi trường sản xuất.
Kết hợp với khả năng điều khiển PLC và tín hiệu I/O, MICROTEST 7759 có thể được tích hợp vào hệ thống kiểm tra tự động.
Tín hiệu điều khiển PLC
Thiết bị hỗ trợ:
PLC Remote Control:
- Test
- About
PLC Remote Output Signal:
- PASS
- FAIL
- HV Output
- Testing
Điều này cho phép MICROTEST 7759 dễ dàng kết nối với hệ thống tự động hóa dây chuyền sản xuất.
10. Thông số kỹ thuật MICROTEST 7759
| Thông số | MICROTEST 7759 |
|---|---|
| Loại thiết bị | Impulse Winding Tester |
| Chức năng chính | Kiểm tra điện áp xung cuộn dây |
| Tần số lấy mẫu | 200 MHz / 9 bit |
| Điện áp xung | 10 V – 1200 V / 100 V – 5200 V / 200 V – 10000 V tùy model cấu hình |
| Độ tự cảm thấp nhất | Theo cấu hình model |
| Tốc độ kiểm tra | Tối đa 10 lần/giây |
| Số kênh | 9 kênh theo bảng thông số của nhà sản xuất |
| Số xung | Tối đa 32 |
| Trở kháng đầu vào | 20 MΩ |
| Phân tích dạng sóng | Total Area / Differential Area / Laplacian / Corona / FLUT / COMP |
| Breakdown Voltage Test | Có |
| Voltage Compensation | Có |
| Lưu trữ dạng sóng | Tối đa 200 bộ theo thông số hệ thống |
| Nguồn điện | 98–132 VAC hoặc 192–264 VAC |
| Tần số nguồn | 50/60 Hz ±5% |
| Công suất tiêu thụ | 70 VA |
| Nhiệt độ hoạt động | 10–40°C |
| Độ ẩm | 20–80% RH |
| Kích thước | 430 × 176 × 370 mm (W × H × D) |
| Khối lượng | 11 kg |
| Màn hình | 7 inch, 800 × 480 dot-matrix |

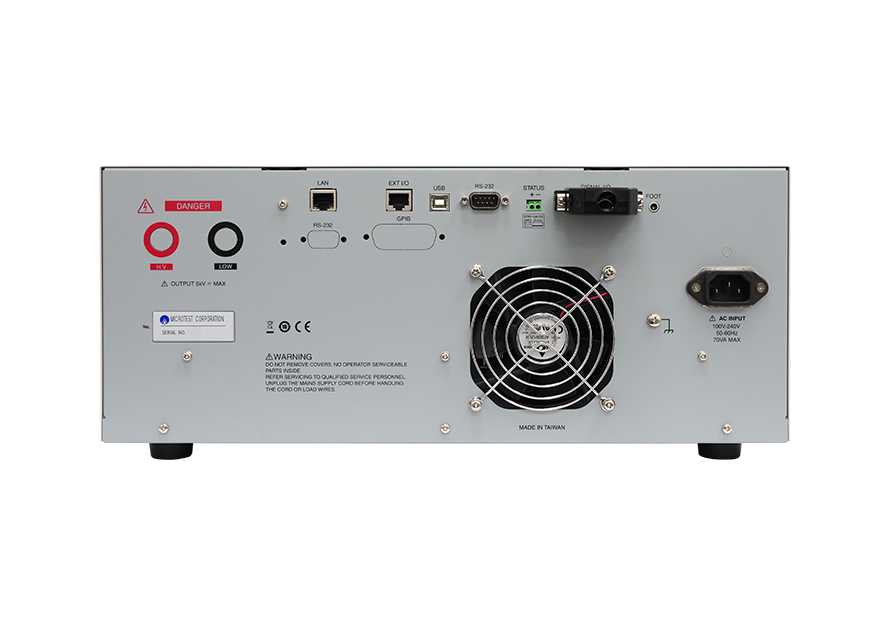

| Giao tiếp | USB Host/Device, RS-232, Remote, LAN, GPIB tùy chọn |
Các thông số trên được tổng hợp từ thông tin kỹ thuật do MICROTEST công bố cho dòng 7759/7750. Khi lựa chọn cấu hình cụ thể, cần xác nhận lại model và dải điện áp yêu cầu.
11. Ứng dụng của máy kiểm tra điện áp xung MICROTEST 7759
MICROTEST 7759 được thiết kế cho các ứng dụng kiểm tra những linh kiện có cuộn dây hoặc thành phần từ tính.
Kiểm tra Motor
Dùng để phát hiện các lỗi liên quan đến cách điện và chập vòng dây trong cuộn dây motor.
Đặc biệt phù hợp để đưa vào dây chuyền kiểm tra sản xuất nhằm phát hiện sớm các lỗi có thể ảnh hưởng đến hiệu suất và độ bền của motor.
Kiểm tra Transformer
Kiểm tra đặc tính cuộn dây và phát hiện các bất thường liên quan đến cách điện giữa các vòng dây.
Kiểm tra Coil
Phù hợp kiểm tra các loại coil và cuộn dây sử dụng trong linh kiện điện tử.
Kiểm tra Inductor
Có thể sử dụng các phương pháp phân tích dạng sóng để phát hiện các bất thường liên quan đến chất lượng cuộn dây và hiện tượng phóng điện.
Kiểm tra linh kiện từ tính
Thiết bị phù hợp với nhiều loại magnetic components cần kiểm tra chất lượng cuộn dây trong quá trình sản xuất.
12. MICROTEST 7759 phù hợp với những doanh nghiệp nào?
MICROTEST 7759 phù hợp với:
- Nhà máy sản xuất motor
- Nhà máy sản xuất transformer
- Nhà sản xuất coil và inductor
- Nhà sản xuất linh kiện điện tử
- Nhà máy sản xuất linh kiện từ tính
- Phòng R&D
- Phòng QC/QA
- Dây chuyền kiểm tra tự động
- Các doanh nghiệp cần kiểm tra inter-turn short
- Các ứng dụng cần kiểm tra chất lượng cách điện của cuộn dây
Đặc biệt, với các dây chuyền sản xuất yêu cầu tốc độ kiểm tra cao và khả năng tích hợp tự động hóa, MICROTEST 7759 là giải pháp phù hợp nhờ tốc độ kiểm tra lên đến 10 lần/giây và khả năng giao tiếp với hệ thống điều khiển bên ngoài.
13. Phụ kiện MICROTEST 7759
Phụ kiện tiêu chuẩn
- TL-IM0002: Alligator Clips – HV Test Cable – Red, 100 cm
- TL-IM0003: Alligator Clips – HV Test Cable – Black, 100 cm
- AX-IM0001: I/O Connector (D-Sub)
- Power Cord: Dây nguồn
Phụ kiện tùy chọn
- FX-IM0001: 2-wire SMD Test Fixture
- FX-IM0002: 4-wire SMD Test Fixture
- F760001: D-Sub Foot Switch, 15 PIN
- TL-000015: D-Sub Cable, 15M to 15F, 200 cm
- TL-000003: RS-232 Cable, 180 cm
- TL-000007: USB Cable, 180 cm, Type-A to Type-B
- PC Link Software
Việc lựa chọn fixture và phụ kiện nên được xác định dựa trên loại cuộn dây, linh kiện cần kiểm tra và phương pháp kiểm tra thực tế.
14. Vì sao nên lựa chọn MICROTEST 7759?
MICROTEST 7759 kết hợp giữa điện áp xung cao, tốc độ lấy mẫu nhanh và nhiều thuật toán phân tích dạng sóng, giúp nâng cao khả năng phát hiện các lỗi khó nhận biết trong cuộn dây.
Những ưu điểm nổi bật:
200 MHz / 9 bit
Công nghệ lấy mẫu tốc độ cao giúp ghi nhận chi tiết sự thay đổi của dạng sóng.
Điện áp xung lên đến 10 kV
Phù hợp với nhiều ứng dụng kiểm tra cuộn dây có yêu cầu điện áp kiểm tra cao.
6 phương pháp phân tích dạng sóng
Cho phép lựa chọn phương pháp phù hợp với từng loại sản phẩm và lỗi cần phát hiện.
Tốc độ tối đa 10 test/giây
Đáp ứng yêu cầu kiểm tra nhanh trên dây chuyền sản xuất.
Breakdown Voltage Analysis
Hỗ trợ đánh giá khả năng chịu điện áp của cuộn dây.
Voltage Compensation
Giúp giảm khả năng phán định sai do thay đổi điện áp kiểm tra.
Khả năng tích hợp tự động hóa
Hỗ trợ PLC, Remote, LAN và các giao tiếp khác phục vụ hệ thống kiểm tra tự động.
15. MICROTEST 7759 – Máy kiểm tra điện áp xung cuộn dây tại Việt Nam
MICROTEST 7759 Impulse Winding Tester là giải pháp kiểm tra chuyên dụng cho các doanh nghiệp sản xuất motor, transformer, coil, inductor và các linh kiện từ tính.
Thiết bị giúp phát hiện ngắn mạch giữa các vòng dây, lỗi cách điện, phóng điện Corona và các bất thường trong dạng sóng cộng hưởng bằng phương pháp kiểm tra điện áp xung và so sánh dạng sóng.
Nếu doanh nghiệp đang cần lựa chọn máy kiểm tra chập vòng dây, máy kiểm tra điện áp xung cuộn dây hoặc Impulse Winding Tester, MICROTEST 7759 có thể được lựa chọn dựa trên loại sản phẩm, điện áp kiểm tra, số lượng kênh và yêu cầu tích hợp vào dây chuyền.
Microtest Việt Nam cung cấp tư vấn kỹ thuật và báo giá MICROTEST 7759 theo yêu cầu ứng dụng thực tế.
Liên hệ để được tư vấn lựa chọn cấu hình Impulse Winding Tester phù hợp cho motor, transformer, coil và các linh kiện cuộn dây.
16. Câu hỏi thường gặp về MICROTEST 7759
MICROTEST 7759 là máy gì?
MICROTEST 7759 là Impulse Winding Tester – máy kiểm tra điện áp xung cuộn dây, được sử dụng để phát hiện các lỗi như ngắn mạch giữa các vòng dây, lỗi cách điện và hiện tượng phóng điện trong cuộn dây.
MICROTEST 7759 dùng để kiểm tra gì?
Thiết bị được sử dụng để kiểm tra các linh kiện có cuộn dây như motor, transformer, coil, inductor và các linh kiện từ tính, đặc biệt trong các ứng dụng cần phát hiện lỗi cách điện và chập vòng dây.
MICROTEST 7759 có kiểm tra chập vòng dây không?
Có. MICROTEST 7759 sử dụng phương pháp điện áp xung và so sánh dạng sóng để phát hiện sự thay đổi trong đặc tính cộng hưởng của cuộn dây, từ đó hỗ trợ phát hiện lỗi ngắn mạch giữa các vòng dây.
MICROTEST 7759 có những phương pháp phân tích nào?
Thiết bị hỗ trợ 6 phương pháp phân tích dạng sóng gồm:
- Total Area Comparison
- Differential Area Comparison
- Laplacian Comparison
- Corona Comparison
- COMP Comparison
- FLUT Comparison
MICROTEST 7759 có kiểm tra điện áp đánh thủng không?
Có. Thiết bị hỗ trợ Breakdown Voltage Analysis, cho phép thiết lập điện áp bắt đầu, điện áp kết thúc và tỷ lệ tăng điện áp tối thiểu để đánh giá khả năng chịu điện áp của cuộn dây.
MICROTEST 7759 có phù hợp dây chuyền sản xuất tự động không?
Có. Thiết bị hỗ trợ tốc độ kiểm tra lên đến 10 lần/giây, PLC Remote Control, tín hiệu PASS/FAIL và nhiều giao tiếp như LAN, RS-232, USB và Remote, giúp thuận tiện tích hợp vào hệ thống kiểm tra tự động.
