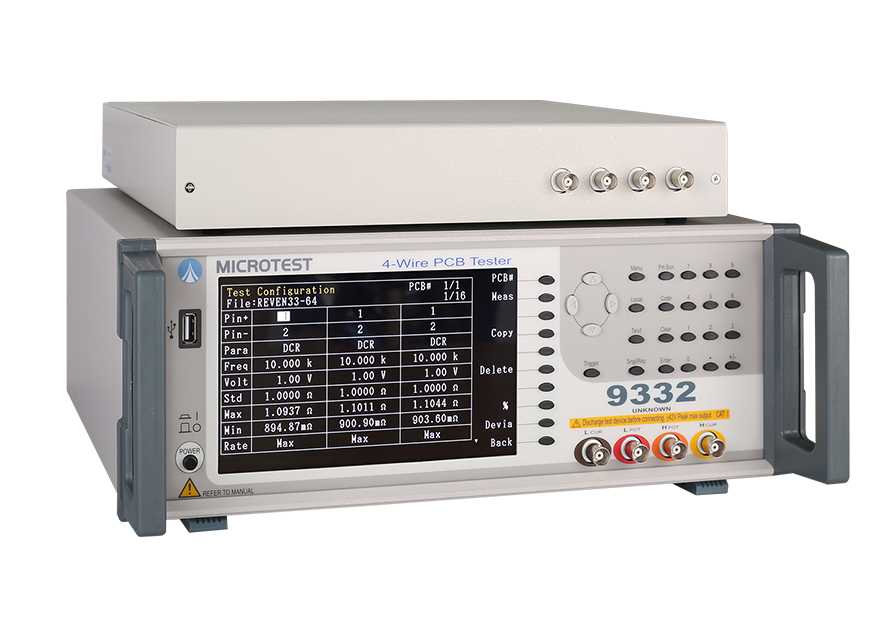

9332 MICROTEST – Máy đo LCR đa kênh Multichannel LCR Meter 9332 kiểm tra PCB/FPC



9332 MICROTEST Multichannel LCR Meter là máy đo LCR đa kênh chuyên dụng cho kiểm tra các mạch cuộn dây được thiết kế trên PCB và FPC, đặc biệt phù hợp với các ứng dụng NFC Antenna, Wireless Charging Coil và mạch coil trên PCB/FPC.

MICROTEST 9332 được thiết kế với 64 kênh kiểm tra, cho phép kiểm tra đồng thời tối đa 32 bộ coil, giúp rút ngắn thời gian kiểm tra so với phương pháp sử dụng LCR Meter đơn kênh. Máy hỗ trợ đo nhiều tham số như Inductance (L), Impedance (Z), AC Resistance, DC Resistance (DCR), Quality Factor (Q), Capacitance (C), Phase Angle và Loss Factor (D).

Với dải tần kiểm tra từ 10 Hz đến 200 kHz, độ chính xác cơ bản 0,1%, khả năng kết nối PC và hỗ trợ tự động hóa, 9332 MICROTEST phù hợp cho cả kiểm tra R&D, QC và tích hợp vào hệ thống kiểm tra PCB/FPC tự động.

1. Tổng quan 9332 MICROTEST Multichannel LCR Meter

Trong quá trình sản xuất PCB/FPC có tích hợp mạch coil, đặc biệt là các sản phẩm dùng cho NFC và sạc không dây, việc kiểm tra chính xác đặc tính điện của từng cuộn dây là yếu tố quan trọng để đảm bảo chất lượng sản phẩm.

Các thông số như:

• Inductance
• Impedance
• AC Resistance
• DC Resistance
• Q Factor
• Capacitance
• Phase Angle

có thể ảnh hưởng trực tiếp đến đặc tính hoạt động của coil và khả năng đáp ứng của sản phẩm.

9332 MICROTEST được phát triển để giải quyết bài toán kiểm tra nhiều coil trên cùng một PCB/FPC. Máy có 64 test channels, cho phép kiểm tra đồng thời 32 bộ coil và hỗ trợ các chế độ kiểm tra multi-board.

9332 MICROTEST phù hợp với các ứng dụng:

• NFC Antenna Board
• Wireless Charging Coil Board
• FPC Coil
• PCB Coil
• Multi-layer PCB Coil
• Copper Foil Etching Coil
• Wireless Charging Module
• Electronic Components
• R&D Testing
• Production Line Testing

2. 9332 MICROTEST – Máy đo LCR đa kênh cho PCB/FPC

9332 MICROTEST Multichannel LCR Meter được thiết kế dành riêng cho các ứng dụng kiểm tra coil trên PCB/FPC.

Khác với LCR Meter thông thường chỉ kiểm tra từng linh kiện hoặc từng coil tại một thời điểm, 9332 có thể kết nối với hệ thống quét nhiều kênh để thực hiện kiểm tra nhiều coil trong cùng một lần.

Máy cung cấp:

• 64 test channels
• Kiểm tra tối đa 32 bộ coil
• Tần số kiểm tra 10 Hz – 200 kHz
• Độ chính xác cơ bản 0,1%
• Đo L, Z, R, DCR, Q, C và D
• Hỗ trợ Multi-board Testing
• Hỗ trợ LCR Value Measurement Mode
• Hỗ trợ PC Link
• Hỗ trợ lưu trữ dữ liệu kiểm tra
• Có thể tích hợp vào hệ thống kiểm tra PCB tự động hoặc bán tự động.

3. Kiểm tra 32 bộ coil với 64 kênh trên 9332 MICROTEST

Một trong những điểm nổi bật của 9332 MICROTEST là hệ thống 64 test channels.

Thiết bị có thể sử dụng 64 kênh để kiểm tra tối đa:

32 bộ coil

trên cùng một sản phẩm.

Điều này đặc biệt hữu ích đối với các PCB/FPC có nhiều mạch cuộn dây được bố trí trên cùng một board.

Ví dụ:

• Coil 1 → Channel 1–2
• Coil 2 → Channel 3–4
• Coil 3 → Channel 5–6
• …
• Coil 32 → Channel 63–64

Thay vì phải tháo sản phẩm và đo từng coil bằng LCR Meter đơn kênh, hệ thống 9332 MICROTEST có thể thực hiện việc quét và kiểm tra nhiều coil theo chương trình đã thiết lập.

Giải pháp này giúp nâng cao năng suất kiểm tra và phù hợp với sản xuất số lượng lớn.

4. Đo Inductance với 9332 MICROTEST

Inductance (L) là một trong những thông số quan trọng nhất khi đánh giá chất lượng của coil.

9332 MICROTEST hỗ trợ đo Inductance với dải:

0.1 nH ~ 9999.99 H

Độ chính xác cơ bản tại AC 1 kHz:

0,1%

Thời gian đo được công bố ở mức:

25 ms

Điều này cho phép 9332 MICROTEST sử dụng trong các ứng dụng cần kiểm tra nhanh đặc tính cuộn dây trên PCB/FPC.

Các ứng dụng điển hình gồm:

• NFC Coil
• Wireless Charging Coil
• FPC Coil
• PCB Coil
• Inductor
• Transformer Coil
• High-frequency Coil

5. Đo Impedance với 9332 MICROTEST

Bên cạnh Inductance, 9332 MICROTEST còn hỗ trợ đo Impedance – Z của coil.

Dải đo Impedance:

0.00001 Ω ~ 99.9999 MΩ

Độ chính xác cơ bản:

0,1%

Việc đo Impedance giúp đánh giá đặc tính điện của coil trong các điều kiện kiểm tra khác nhau.

Đối với các mạch coil sử dụng trong wireless charging hoặc NFC, việc kiểm soát impedance là yếu tố quan trọng để đảm bảo đặc tính hoạt động ổn định của sản phẩm.

6. Đo AC Resistance và DC Resistance với 9332 MICROTEST

9332 MICROTEST hỗ trợ đo cả AC Resistance và DC Resistance (DCR).

Dải đo DCR:

0.01 mΩ ~ 99.999 MΩ

Độ chính xác cơ bản:

0,1%

Thông qua việc đo điện trở, người dùng có thể đánh giá các vấn đề liên quan đến quá trình chế tạo coil như:

• Điện trở dây dẫn
• Chất lượng đường copper foil
• Tiết diện đường mạch
• Lỗi trong quá trình etching
• Đường mạch bị quá mảnh
• Bất thường trong kết nối

Đây là những thông số có thể ảnh hưởng đến tổn hao và hiệu suất hoạt động của coil.

7. Đo Quality Factor Q với 9332 MICROTEST

Quality Factor – Q là thông số quan trọng khi đánh giá chất lượng của các cuộn dây và mạch cộng hưởng.

9332 MICROTEST hỗ trợ đo Q với dải:

0.00001 ~ 99999

Độ chính xác cơ bản được công bố:

0,0005

Đối với các ứng dụng như:

• NFC Antenna
• Wireless Charging
• Resonant Coil
• High-frequency Coil

Q Factor có thể được sử dụng để đánh giá đặc tính tổn hao của coil.

Khi coil có tổn hao cao, đặc tính cộng hưởng và hiệu suất truyền năng lượng có thể bị ảnh hưởng.

8. Đo Capacitance với 9332 MICROTEST

Ngoài các thông số của cuộn cảm, 9332 MICROTEST còn hỗ trợ đo Capacitance – C.

Dải đo:

0.00001 pF ~ 999.99 mF

Độ chính xác cơ bản:

0,1%

Đối với các mạch PCB/FPC sử dụng phương pháp etching để tạo coil, điện dung ký sinh có thể thay đổi theo cấu trúc đường mạch.

Ví dụ, khoảng cách giữa các đường copper foil hoặc cấu trúc của coil có thể ảnh hưởng đến capacitance của mạch.

Do đó, việc kiểm tra capacitance cùng với inductance và resistance giúp đánh giá toàn diện hơn đặc tính điện của PCB/FPC coil.

9. Kiểm tra coil trên PCB/FPC với 9332 MICROTEST

9332 MICROTEST được thiết kế đặc biệt cho các ứng dụng PCB/FPC sử dụng copper foil để tạo mạch coil.

Một số ứng dụng tiêu biểu:

• NFC Antenna Board
• Wireless Charging Coil Board
• FPC Coil
• PCB Coil
• Multi-layer Coil Circuit

MICROTEST cho biết 9332 có thể kiểm tra đặc tính điện của nhiều coil circuit trên các board nhiều lớp.

Đây là một trong những điểm khác biệt quan trọng của 9332 so với các LCR Meter thông thường.

10. 9332 MICROTEST kiểm tra NFC Antenna

NFC Antenna là một trong những ứng dụng điển hình của 9332 MICROTEST.

NFC antenna thường sử dụng cấu trúc coil được tạo trên PCB hoặc FPC.

Chất lượng của coil có thể ảnh hưởng đến:

• Inductance
• Impedance
• Resistance
• Q Factor
• Resonance Frequency
• Transmission Performance

9332 MICROTEST cho phép kiểm tra các đặc tính điện của coil để hỗ trợ kiểm soát chất lượng trong quá trình sản xuất.

11. 9332 MICROTEST kiểm tra Wireless Charging Coil

Một ứng dụng quan trọng khác của 9332 MICROTEST là kiểm tra Wireless Charging Coil.

Trong hệ thống sạc không dây, năng lượng được truyền thông qua nguyên lý inductive coupling giữa cuộn phát Tx và cuộn nhận Rx.

Chất lượng coil có thể ảnh hưởng đến hiệu suất truyền năng lượng.

Các yếu tố như:

• Đường kính coil
• Số vòng dây
• Đường kính đường mạch
• Khoảng cách giữa các đường
• Vật liệu magnetic component
• Inductance
• Resistance
• Resonance Frequency

đều có thể ảnh hưởng đến đặc tính hoạt động của hệ thống.

9332 MICROTEST giúp kiểm tra các thông số điện của coil nhằm hỗ trợ quá trình kiểm soát chất lượng sản phẩm.

12. Ảnh hưởng của quá trình Etching đến coil và 9332 MICROTEST

Đối với coil được tạo bằng phương pháp copper foil etching, chất lượng quá trình sản xuất có thể ảnh hưởng đến các đặc tính điện.

Ví dụ:

Etching không đủ có thể làm thay đổi khoảng cách giữa các đường mạch và ảnh hưởng đến capacitance.

Etching không đạt yêu cầu có thể khiến đường copper foil trở nên mảnh hơn và làm tăng resistance.

Những thay đổi này có thể ảnh hưởng đến:

• Inductance
• Resistance
• Capacitance
• Impedance
• Q Factor
• Resonance Frequency

9332 MICROTEST có thể đo nhiều thông số trên cùng hệ thống, giúp người dùng đánh giá các đặc tính điện của coil sau quá trình sản xuất.

13. Kiểm tra Resonance Frequency với 9332 MICROTEST

Đối với Wireless Charging và NFC, Resonance Frequency là một thông số quan trọng.

Khi tần số hoạt động gần với điểm cộng hưởng, hiệu suất truyền năng lượng có thể được cải thiện.

Ngược lại, nếu đặc tính coil bị thay đổi do lỗi sản xuất, resonance frequency có thể bị dịch chuyển.

Các nguyên nhân có thể liên quan đến:

• Thay đổi Inductance
• Thay đổi Capacitance
• Tăng Resistance
• Thay đổi cấu trúc coil
• Sai lệch kích thước đường mạch
• Sai lệch số vòng coil

9332 MICROTEST hỗ trợ kiểm tra các thông số điện liên quan để giúp phát hiện sự thay đổi của coil trong quá trình kiểm soát chất lượng.

14. Multi-board Testing với 9332 MICROTEST

9332 MICROTEST hỗ trợ Multi-board Test Mode, phù hợp với các nhà sản xuất cần kiểm tra nhiều board trong quá trình sản xuất.

Thay vì thực hiện kiểm tra từng board một cách thủ công, hệ thống có thể kết hợp với fixture phù hợp để thực hiện kiểm tra nhiều sản phẩm.

MICROTEST cho biết 9332 có thể kết hợp với pneumatic composite fixtures để thực hiện kiểm tra multi-board/panel.

Điều này phù hợp với:

• Mass Production
• PCB Production
• FPC Production
• Automotive Electronics
• Consumer Electronics
• Wireless Charging Module

15. LCR Measurement Mode trên 9332 MICROTEST

9332 MICROTEST hỗ trợ LCR Value Measurement Mode, cho phép sử dụng thiết bị như một hệ thống đo LCR đa kênh.

Các tham số có thể đo bao gồm:

• L – Inductance
• C – Capacitance
• R – Resistance
• Z – Impedance
• D – Loss Factor
• Q – Quality Factor
• DCR – DC Resistance
• θ – Phase Angle

Việc tích hợp nhiều phép đo trong cùng một thiết bị giúp giảm nhu cầu sử dụng nhiều thiết bị đo riêng biệt trong quy trình kiểm tra.

16. PC Link và lưu trữ dữ liệu trên 9332 MICROTEST

9332 MICROTEST hỗ trợ kết nối với máy tính thông qua phần mềm PC Link.

Hệ thống có thể được sử dụng để:

• Remote Programming
• Thiết lập chương trình kiểm tra
• Lưu dữ liệu đo
• Phân tích dữ liệu
• Quản lý kết quả kiểm tra
• Kết nối với hệ thống kiểm tra tự động

Thiết bị có bộ nhớ trong hỗ trợ lưu:

128 sets

Ngoài ra, USB Host có thể được sử dụng để lưu testing screen và testing data.

17. Tự động hóa kiểm tra với 9332 MICROTEST

9332 MICROTEST hỗ trợ nhiều phương thức Trigger Test:

• Auto
• Manual
• RS-232
• GPIB
• Handler

Các giao diện này cho phép 9332 được tích hợp vào hệ thống kiểm tra tự động hoặc bán tự động.

Trong dây chuyền sản xuất, thiết bị có thể được kết hợp với:

• Fixture
• Handler
• PLC
• PC
• Automatic Testing Equipment

để xây dựng hệ thống kiểm tra phù hợp với yêu cầu sản xuất.

18. Độ chính xác và tốc độ đo của 9332 MICROTEST

9332 MICROTEST được thiết kế cho các ứng dụng cần kiểm tra nhiều điểm với tốc độ cao.

Một số thông số đáng chú ý:

• Basic Accuracy: 0,1%
• Frequency: 10 Hz – 200 kHz
• L Measurement Speed: 25 ms
• Q Measurement Speed: 25 ms
• C Measurement Speed: 25 ms
• Z/R Measurement Speed: 25 ms
• DCR Measurement Speed: 25 ms

Nhờ đó, 9332 phù hợp với cả nhu cầu kiểm tra trong phòng R&D và kiểm tra sản xuất.

19. 9332 MICROTEST – Kiểm tra nhiều thông số trên cùng một hệ thống

Một ưu điểm của 9332 MICROTEST là khả năng kết hợp nhiều phép đo trong cùng một hệ thống.

Thay vì chỉ kiểm tra Inductance, người dùng có thể kiểm tra đồng thời nhiều đặc tính như:

L + Z + R + DCR + Q + C + D + Phase Angle

Điều này giúp xây dựng một quy trình kiểm tra toàn diện hơn đối với PCB/FPC coil.

Đặc biệt, đối với các sản phẩm yêu cầu kiểm soát chặt chẽ chất lượng coil, việc kết hợp nhiều thông số có thể giúp phát hiện các sai lệch trong quá trình sản xuất.

20. Ứng dụng PCB Coil của 9332 MICROTEST

9332 MICROTEST phù hợp cho nhiều ứng dụng liên quan đến PCB Coil như:

• PCB Antenna
• NFC Antenna
• Wireless Charging Coil
• RF Coil
• Inductive Coil
• FPC Coil
• Multi-layer Coil

Các ngành có thể ứng dụng thiết bị:

• Điện tử tiêu dùng
• Thiết bị di động
• Wireless Charging
• Automotive Electronics
• Smart Wearable
• IoT
• NFC
• Electronic Components

21. Ứng dụng FPC Coil của 9332 MICROTEST

FPC cho phép thiết kế các mạch điện mỏng và linh hoạt, phù hợp với những thiết bị yêu cầu kích thước nhỏ và trọng lượng thấp.

Đặc biệt, các thiết bị wearable có xu hướng yêu cầu coil:

• Mỏng
• Nhẹ
• Kích thước nhỏ
• Độ ổn định cao

9332 MICROTEST có thể được sử dụng để kiểm tra đặc tính điện của các coil được tạo trực tiếp trên FPC.

Các thông số như Inductance, Resistance, Impedance và Q Factor có thể được kiểm tra để phục vụ kiểm soát chất lượng.

22. Ứng dụng Wireless Charging của 9332 MICROTEST

Wireless Charging là một trong những ứng dụng quan trọng của 9332 MICROTEST.

Trong hệ thống wireless charging, coil Tx và Rx cần có đặc tính phù hợp để đạt hiệu suất truyền năng lượng mong muốn.

9332 MICROTEST hỗ trợ kiểm tra:

• Inductance
• Impedance
• Resistance
• DCR
• Q Factor
• Capacitance

Nhờ khả năng kiểm tra nhiều kênh, thiết bị phù hợp với các dây chuyền sản xuất wireless charging coil có số lượng sản phẩm lớn.

23. Thông số kỹ thuật 9332 MICROTEST

Thông số	9332 MICROTEST
Model	9332
Loại máy	Multichannel LCR Meter
Ứng dụng	PCB/FPC Application
Test Frequency	10 Hz – 200 kHz
Test Channel	64
Số bộ coil	Tối đa 32 sets
Measurement Parameters	Z, θ, R, L, D, Q, DCR, C
Inductance	0.1 nH ~ 9999.99 H
Q	0.00001 ~ 99999
Capacitance	0.00001 pF ~ 999.99 mF
Z/R	0.00001 Ω ~ 99.9999 MΩ
DCR	0.01 mΩ ~ 99.999 MΩ
Basic Accuracy	0,1%
Frequency Resolution	5 digits
Frequency Output Accuracy	±0,01%
Output Impedance	100 Ω
AC Drive Level	10 mV – 2 Vrms
Measurement Circuit	Series / Parallel
Correction	Open / Short
Internal Storage	128 sets
Trigger	Auto / Manual / RS-232 / GPIB / Handler

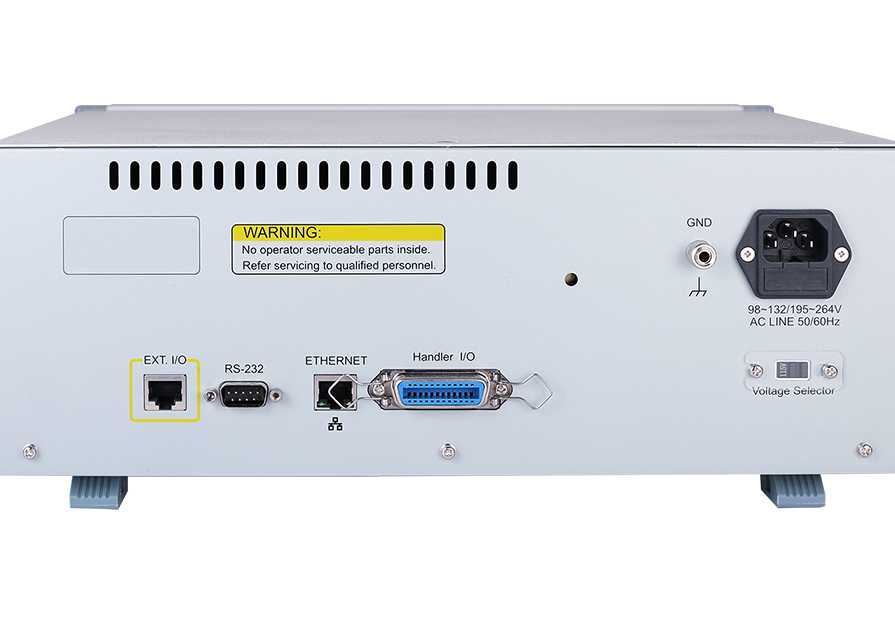

Interface	RS-232 / Handler / LAN / USB Host
Display	7″ TFT Color Screen
Display Resolution	800 × 480
Power Consumption	200 VA
Dimension	344 × 145 × 343 mm
Weight	8,4 kg

Các thông số trên được tổng hợp từ thông tin kỹ thuật chính thức của MICROTEST dành cho model 9332.

24. Kích thước và trọng lượng 9332 MICROTEST

9332 MICROTEST có kích thước:

344 × 145 × 343 mm

Khối lượng:

8,4 kg

Công suất tiêu thụ:

200 VA

Nguồn điện:

98–132 Vac hoặc 195–264 Vac

Tần số nguồn:

47–63 Hz

Điều kiện môi trường hoạt động:

• Nhiệt độ: 10°C ~ 40°C
• Độ ẩm: 20% ~ 90% RH

Máy được trang bị màn hình màu 7 inch TFT, độ phân giải 800 × 480, giúp người vận hành dễ dàng theo dõi thông số và kết quả đo.

25. Phụ kiện 9332 MICROTEST

Phụ kiện tiêu chuẩn

9332 MICROTEST được cung cấp các phụ kiện tiêu chuẩn gồm:

• Power Cord
• Auto Scanning Box – 64 Channel – F9332
• Kelvin Clip Leads – F423906A

Phụ kiện tùy chọn

Các phụ kiện tùy chọn gồm:

• PC Link Software
• Multiple DUT Testing Expand Box – FX-000C26
• RS-232 Cable 180 cm – TL-000003
• Handler Box – HI-0001
• Handler Cable

Việc lựa chọn fixture và phụ kiện phù hợp phụ thuộc vào cấu trúc PCB/FPC, số lượng board cần kiểm tra và yêu cầu tự động hóa của dây chuyền.

26. Các máy liên quan đến 9332 MICROTEST

9332 MICROTEST thuộc nhóm Multichannel LCR Meter, được sử dụng cho các ứng dụng kiểm tra linh kiện và mạch coil.

Các thiết bị MICROTEST có thể tham khảo cùng hệ thống gồm:

9332 MICROTEST

Multichannel LCR Meter – PCB/FPC Application

Thiết bị chuyên dụng cho kiểm tra nhiều coil trên PCB/FPC, hỗ trợ 64 kênh và kiểm tra tối đa 32 bộ coil.

6350+ Series MICROTEST

DC Bias Current Test System

Hệ thống kiểm tra DC Bias dành cho việc phân tích đặc tính bão hòa của cuộn cảm và các linh kiện từ tính. MICROTEST mô tả dòng 6350+ là hệ thống kết hợp LCR Meter với nguồn DC Bias để phân tích đặc tính bão hòa của inductors, coils, ferrite và cores.

LCR Meter / Impedance Analyzer MICROTEST

Các dòng LCR Meter và Impedance Analyzer của MICROTEST có thể được sử dụng cho các bài toán đo linh kiện đơn lẻ, kiểm tra đặc tính impedance và các thông số điện của linh kiện.

Việc lựa chọn thiết bị cần dựa trên số lượng kênh, dải tần, loại linh kiện và yêu cầu kiểm tra thực tế.

27. Vì sao nên sử dụng 9332 MICROTEST cho kiểm tra PCB/FPC?

9332 MICROTEST được thiết kế chuyên biệt cho bài toán kiểm tra nhiều coil trên PCB/FPC thay vì chỉ thực hiện phép đo LCR đơn điểm.

Các ưu điểm chính gồm:

• 64 kênh kiểm tra
• Kiểm tra tối đa 32 bộ coil
• Tần số 10 Hz – 200 kHz
• Độ chính xác cơ bản 0,1%
• Đo nhiều thông số LCR
• Hỗ trợ Multi-board Testing
• Hỗ trợ PC Link
• Hỗ trợ dữ liệu kiểm tra
• Có thể kết nối Handler
• Có thể tích hợp vào hệ thống kiểm tra tự động
• Phù hợp với NFC và Wireless Charging Coil

Đây là giải pháp phù hợp cho các nhà sản xuất cần tăng năng suất kiểm tra đồng thời vẫn kiểm soát được đặc tính điện của từng coil.

28. Mua 9332 MICROTEST chính hãng tại Việt Nam

9332 MICROTEST – Multichannel LCR Meter là thiết bị kiểm tra chuyên dụng cho PCB Coil, FPC Coil, NFC Antenna và Wireless Charging Coil.

MICROTEST Việt Nam cung cấp giải pháp thiết bị đo và kiểm tra MICROTEST cho các ứng dụng:

• PCB/FPC Testing
• LCR Measurement
• Coil Testing
• NFC Antenna Testing
• Wireless Charging Testing
• Electronic Component Testing
• Automatic Testing System

Nếu doanh nghiệp đang cần tư vấn 9332 MICROTEST, lựa chọn fixture, số lượng kênh hoặc xây dựng hệ thống kiểm tra tự động cho PCB/FPC, vui lòng liên hệ:

MICROTEST VIỆT NAM

📞 Hotline: 0988 187 227

Đội ngũ kỹ thuật có thể tư vấn cấu hình 9332 + Auto Scanning Box + Fixture phù hợp với loại PCB/FPC, số lượng coil và yêu cầu kiểm tra thực tế của từng dây chuyền.
