5260 MICROTEST – Máy Kiểm Tra Máy Biến Áp 20 Kênh Transformer Tester
MICROTEST 5260 là dòng máy kiểm tra máy biến áp (Transformer Tester) chuyên dụng, được thiết kế để kiểm tra toàn diện các thông số điện của transformer, cuộn dây và các linh kiện từ tính.
Thiết bị tích hợp nhiều phép đo trong một hệ thống, bao gồm điện cảm L, điện cảm rò LK, điện trở DC DCR, điện trở AC, điện dung C, hệ số phẩm chất Q, tỷ số vòng dây Turn Ratio, Balance và phát hiện chập giữa các chân Pin-Short.
5260 Series được trang bị 20 kênh kiểm tra, hỗ trợ tần số từ 10Hz đến 200kHz, 500kHz hoặc 1MHz tùy model. Máy cũng hỗ trợ DC Bias 100mA, phù hợp với các ứng dụng kiểm tra transformer, cuộn cảm và đặc biệt là transformer dùng trong hệ thống mạng/Netcom.
1. Tính Năng Nổi Bật Của MICROTEST 5260 Series
- 20 kênh kiểm tra.
- Tần số kiểm tra:
- 5265: 10Hz – 200kHz.
- 5266: 10Hz – 500kHz.
- 5267: 10Hz – 1MHz.
- Độ chính xác cơ bản lên đến ±0,1%.
- Tích hợp LCR Meter.
- Hỗ trợ đo đồng thời 4 thông số.
- Hỗ trợ DC Bias 100mA với F5620.
- Đo Inductance, Leakage Inductance, DCR, AC Resistance, Capacitance, Q, Turns Ratio.
- Phát hiện Pin-to-Pin Short Circuit.
- Hỗ trợ kiểm tra Balance.
- Chức năng Open/Short Circuit Calibration.
- Hỗ trợ Meter Mode và List Mode.
- Giao tiếp RS-232, Handler, LAN, USB Host, EXT. I/O.
- Hỗ trợ lưu trữ dữ liệu và cài đặt qua USB.
- Có thể sử dụng đồ gá khí nén cho kiểm tra tự động.
2. MICROTEST 5260 Series Kiểm Tra Được Những Gì?
Một trong những ưu điểm của 5260 Series là khả năng thực hiện nhiều phép đo trên cùng một thiết bị.
Các thông số có thể kiểm tra bao gồm:
| Thông số | Ý nghĩa |
|---|---|
| L | Điện cảm |
| LK | Điện cảm rò |
| C | Điện dung |
| R | Điện trở |
| DCR | Điện trở một chiều |
| ACR | Điện trở xoay chiều |
| Q | Hệ số phẩm chất |
| θ | Góc pha |
| Turn Ratio | Tỷ số vòng dây |
| Balance | Độ cân bằng |
| Pin Short | Chập giữa các chân |
Nhờ tích hợp nhiều phép đo, 5260 Series có thể thay thế việc sử dụng nhiều thiết bị đo riêng lẻ trong quá trình kiểm tra transformer.
3. Ba Model Trong MICROTEST 5260 Series
MICROTEST cung cấp ba model chính trong dòng 5260 Series:
| Model | Tần số kiểm tra | Kênh |
|---|---|---|
| 5265 | 10Hz – 200kHz | 20 |
| 5266 | 10Hz – 500kHz | 20 |
| 5267 | 10Hz – 1MHz | 20 |
Việc lựa chọn model phụ thuộc vào tần số cần sử dụng khi kiểm tra transformer hoặc linh kiện từ tính.
Đối với các sản phẩm yêu cầu kiểm tra ở tần số cao, 5267 với tần số tối đa 1MHz là lựa chọn phù hợp hơn.
4. Kiểm Tra Điện Cảm – Inductance
Điện cảm là một trong những thông số quan trọng nhất khi đánh giá transformer và cuộn cảm.
MICROTEST 5260 Series hỗ trợ đo điện cảm trong dải rất rộng:
0,1nH – 9999,99H
Độ chính xác cơ bản lên đến 0,1%.
Việc kiểm tra điện cảm giúp xác nhận cuộn dây có đạt đúng thông số thiết kế hay không, đồng thời phát hiện những bất thường liên quan đến:
- Số vòng dây.
- Vật liệu lõi.
- Khe hở từ.
- Chất lượng cuộn dây.
- Hiện tượng bão hòa từ.
- Sai lệch trong quá trình quấn dây.
5. Kiểm Tra Điện Cảm Rò – Leakage Inductance
Leakage Inductance – điện cảm rò là thông số quan trọng đối với transformer.
MICROTEST 5260 Series sử dụng phương pháp đo bằng LCR Balance Bridge để xác định điện cảm rò của transformer.
Trong quá trình kiểm tra, thiết bị có thể thực hiện phép đo với cuộn thứ cấp ở trạng thái phù hợp để xác định thành phần điện cảm rò.
Việc kiểm tra Leakage Inductance giúp đánh giá:
- Chất lượng ghép từ giữa các cuộn dây.
- Vị trí cuộn dây.
- Cấu trúc quấn dây.
- Khoảng cách giữa các cuộn.
- Tính đồng nhất giữa các sản phẩm.
6. Kiểm Tra Điện Trở DC – DCR
MICROTEST 5260 Series hỗ trợ đo DCR – Direct Current Resistance với phương pháp 4-wire measurement.
Dải đo DCR:
0,1mΩ – 99,999MΩ
Độ chính xác cơ bản:
0,1%
Phép đo DCR giúp kiểm tra điện trở của cuộn dây và phát hiện những bất thường như:
- Cuộn dây quấn không đúng.
- Điện trở dây dẫn tăng cao.
- Tiếp xúc kém.
- Mối nối không ổn định.
- Sai lệch giữa các sản phẩm.
Đặc biệt, phương pháp đo 4 dây giúp hạn chế ảnh hưởng của điện trở dây đo khi thực hiện các phép đo điện trở thấp.
7. Kiểm Tra Tỷ Số Vòng Dây – Turns Ratio
Turns Ratio là một trong những thông số quan trọng nhất khi kiểm tra transformer.
Tỷ số vòng dây có thể ảnh hưởng trực tiếp đến:
- Điện áp đầu ra.
- Hiệu suất transformer.
- Khả năng truyền năng lượng.
- Đặc tính hoạt động của mạch.
MICROTEST 5260 Series hỗ trợ hai phương pháp kiểm tra tỷ số vòng dây:
TR Voltage
Cấp điện áp AC vào cuộn sơ cấp và đo điện áp trên cuộn thứ cấp, sau đó tính toán tỷ số vòng dây và pha.
TRL Inductance
Đo điện cảm của từng cuộn dây và tính toán tỷ số vòng dây.
Phương pháp TRL Inductance có thể cho kết quả chính xác hơn đối với transformer có điện cảm rò lớn.
8. Kiểm Tra Chập Giữa Các Chân – Pin Short
Trong transformer có nhiều chân kết nối, việc phát hiện chập giữa các chân là rất quan trọng.
MICROTEST 5260 Series có thể kiểm tra:
12 cặp chân Pin-to-Pin
Thời gian kiểm tra khoảng 15ms.
Chức năng này giúp phát hiện nhanh các lỗi:
- Chập giữa hai chân.
- Sai kết nối.
- Lỗi dây quấn.
- Lỗi trong quá trình lắp ráp.
- Lỗi hàn hoặc kết nối terminal.
Việc tích hợp Pin Short Test vào cùng một thiết bị giúp giảm số lượng công đoạn kiểm tra riêng biệt.
9. Kiểm Tra Điện Dung Giữa Các Cuộn Dây
Các cuộn dây trong transformer tồn tại điện dung phân bố giữa chúng.
MICROTEST 5260 Series có thể đo điện dung để đánh giá đặc tính cách ly giữa các cuộn dây.
Điện dung có thể được biểu diễn dưới dạng:
- Cs – Series Capacitance
- Cp – Parallel Capacitance
Việc kiểm tra điện dung giúp đánh giá cấu trúc giữa các cuộn dây và hỗ trợ kiểm soát khoảng cách, bố trí và đặc tính cách điện của transformer.
Máy hỗ trợ đo điện dung trong dải:
0,00001pF – 999,99mF
với độ chính xác cơ bản lên đến 0,1%.
10. DC Bias 100mA – Kiểm Tra Khả Năng Bão Hòa Từ
Một tính năng quan trọng của MICROTEST 5260 Series là khả năng thực hiện DC Bias Test lên đến 100mA khi sử dụng đồ gá F5620.
DC Bias được sử dụng để đánh giá sự thay đổi của điện cảm khi cuộn dây chịu tác động của dòng điện một chiều.
Khi dòng DC tăng, lõi từ có thể tiến gần đến trạng thái magnetic saturation – bão hòa từ.
Khi lõi từ bị bão hòa:
- Điện cảm của cuộn dây giảm.
- Dòng điện có thể tăng.
- Tổn hao tăng.
- Nhiệt sinh ra nhiều hơn.
- Hiệu suất transformer giảm.
Do đó, DC Bias Test rất quan trọng đối với những transformer hoặc cuộn cảm làm việc trong điều kiện có thành phần dòng DC.
11. Kiểm Tra Transformer Cho Thiết Bị Netcom
MICROTEST 5260 Series hỗ trợ DC Bias 100mA, phù hợp với các ứng dụng kiểm tra transformer sử dụng trong thiết bị mạng và hệ thống Netcom.
Đối với transformer dùng trong hệ thống mạng, dòng điện DC có thể ảnh hưởng đến đặc tính điện cảm của cuộn dây.
Đặc biệt trong các hệ thống PoE (Power over Ethernet), dòng DC truyền qua đường dây có thể tạo ra DC Bias trên transformer.
Nếu thiết kế transformer không phù hợp, điện cảm có thể giảm và ảnh hưởng đến khả năng truyền tín hiệu.
Vì vậy, kiểm tra DC Bias là một bước quan trọng để đánh giá transformer trước khi đưa vào sản xuất hàng loạt.
12. Tự Động Cân Bằng Và Đo DCR 4 Dây
MICROTEST 5260 Series được trang bị:
Automatic Balancing Bridge
và
4-Wire DCR Test
Hệ thống tự động cân bằng giúp duy trì điều kiện đo ổn định, trong khi phương pháp 4 dây được sử dụng để đo điện trở DC chính xác hơn, đặc biệt với các giá trị điện trở thấp.
Đây là tính năng hữu ích trong kiểm tra hàng loạt khi yêu cầu độ ổn định và khả năng lặp lại của phép đo cao.
13. 20 Kênh Kiểm Tra – Phù Hợp Sản Xuất Hàng Loạt
MICROTEST 5260 Series được trang bị 20 kênh kiểm tra.
Thay vì phải kết nối từng chân transformer bằng tay cho mỗi phép đo, hệ thống có thể sử dụng bộ chuyển mạch và đồ gá phù hợp để thực hiện nhiều phép kiểm tra theo chương trình.
Thiết bị hỗ trợ:
- Auto Trigger.
- Manual Trigger.
- Remote Trigger.
- Meter Mode.
- List Mode.
Nhờ đó, 5260 Series có thể được sử dụng từ phòng R&D đến dây chuyền kiểm tra sản xuất hàng loạt.
14. Đồ Gá Khí Nén F5620

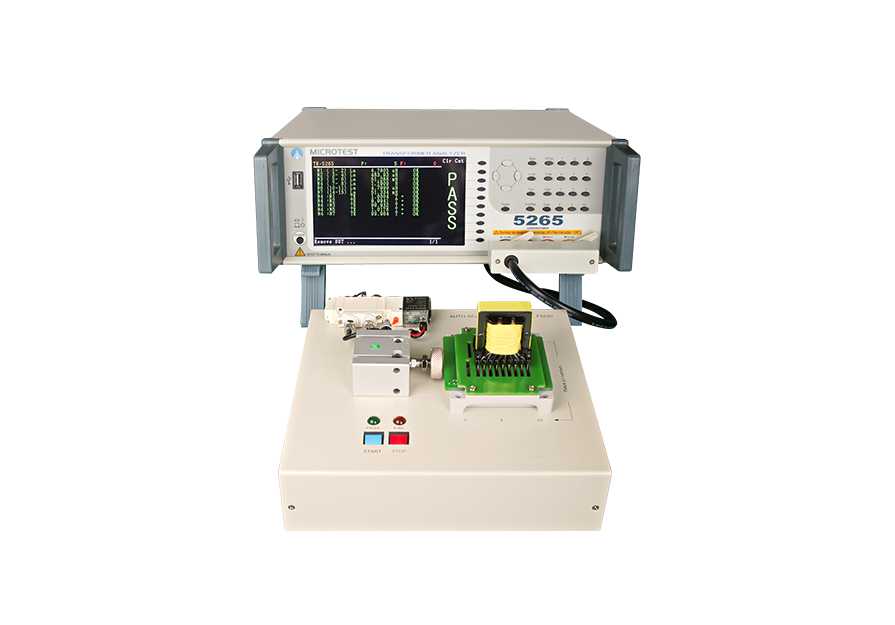

MICROTEST 5260 Series được thiết kế để kết hợp với F5620 Pneumatic Fixture.
Đồ gá khí nén giúp:
- Cố định sản phẩm.
- Tự động kết nối các chân transformer.
- Giảm thao tác thủ công.
- Tăng tốc độ kiểm tra.
- Tăng tính ổn định giữa các lần đo.
- Phù hợp với dây chuyền sản xuất.
MICROTEST cũng hỗ trợ tùy chỉnh đồ gá theo cấu hình chân và hình dạng transformer của khách hàng.
15. Kết Nối Máy Tính Và Quản Lý Dữ Liệu

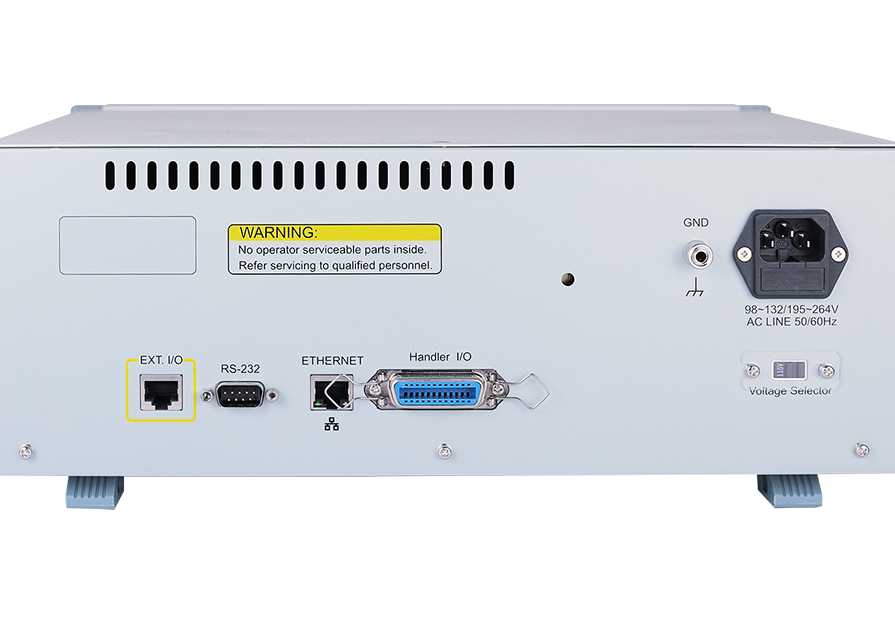

MICROTEST 5260 Series hỗ trợ nhiều giao tiếp:
- RS-232
- LAN
- USB Host
- Handler
- EXT. I/O
USB Host có thể sử dụng để:
- Lưu file cài đặt.
- Lưu dữ liệu kiểm tra.
- Chụp và lưu màn hình.
- Sao lưu chương trình kiểm tra.
Máy có bộ nhớ trong hỗ trợ lưu tối đa 128 bộ dữ liệu kiểm tra.
Ngoài ra, PC Link Software cho phép kết nối thiết bị với máy tính để phục vụ quản lý và điều khiển quá trình kiểm tra.
16. Thông Số Kỹ Thuật MICROTEST 5260 Series
| Hạng mục | 5265 | 5266 | 5267 |
|---|---|---|---|
| Số kênh | 20 | 20 | 20 |
| Tần số kiểm tra | 10Hz–200kHz | 10Hz–500kHz | 10Hz–1MHz |
| Độ chính xác cơ bản | ±0,1% | ±0,1% | ±0,1% |
| AC Drive Level | 10mV–2Vrms | 10mV–2Vrms | 10mV–2Vrms |
| DC Drive Level | 10mV–2V | 10mV–2V | 10mV–2V |
| DC Bias | 100mA | 100mA | 100mA |
| Trở kháng đầu ra | 100Ω | 100Ω | 100Ω |
| Chế độ kiểm tra | Meter / List | Meter / List | Meter / List |
Dải đo
| Thông số | Dải đo |
|---|---|
| L / LK | 0,1nH – 9999,99H |
| C | 0,00001pF – 999,99mF |
| Q / D | 0,00001 – 99999 |
| Z / X / R | 0,00001Ω – 99,9999MΩ |
| Y | 0,01nS – 99,9999S |
| Góc pha θ | -180° đến +180° |
| DCR | 0,1mΩ – 99,999MΩ |
| Turns | 0,1 – 99999,9 vòng |
| Pin Short | 12 cặp chân |
Thông số hệ thống
| Hạng mục | Thông số |
|---|---|
| Bộ nhớ | 128 bộ dữ liệu |
| Màn hình | TFT màu 7 inch |
| Độ phân giải | 800 × 480 |
| Nguồn điện | 98–132VAC / 195–264VAC |
| Tần số nguồn | 47–63Hz |
| Công suất | 300VA |
| Nhiệt độ hoạt động | 10–40°C |
| Độ ẩm | 10–90%RH |
| Kích thước | 344 × 145 × 343mm |
| Khối lượng | 9kg |
17. Ứng Dụng Của Máy Kiểm Tra Transformer MICROTEST 5260
MICROTEST 5260 Series phù hợp với nhiều loại sản phẩm sử dụng cuộn dây và transformer như:
Máy biến áp
- Transformer.
- Power Transformer.
- Signal Transformer.
- High Frequency Transformer.
Linh kiện từ tính
- Inductor.
- Choke Coil.
- Filter Coil.
- Magnetic Components.
Transformer cho thiết bị mạng
- LAN Transformer.
- Netcom Transformer.
- Transformer sử dụng trong PoE.
Sản xuất điện tử
- Kiểm tra IQC.
- Kiểm tra IPQC.
- Kiểm tra thành phẩm.
- Kiểm tra mẫu R&D.
- Kiểm tra hàng loạt trên dây chuyền.
18. Vì Sao Nên Chọn MICROTEST 5260 Series?
MICROTEST 5260 Series là giải pháp phù hợp khi doanh nghiệp cần một hệ thống kiểm tra transformer có khả năng thực hiện nhiều phép đo trên cùng một thiết bị.
Ưu điểm nổi bật:
- 20 kênh kiểm tra.
- Tần số tối đa lên đến 1MHz.
- Độ chính xác cơ bản ±0,1%.
- Tích hợp LCR Meter.
- Đo được nhiều thông số của transformer.
- Đo tỷ số vòng dây.
- Kiểm tra điện cảm rò.
- Kiểm tra DCR 4 dây.
- Phát hiện chập giữa các chân.
- DC Bias lên đến 100mA.
- Hỗ trợ đồ gá khí nén.
- Có thể tùy chỉnh fixture theo sản phẩm.
- Hỗ trợ kết nối PC.
- Phù hợp cho tự động hóa dây chuyền sản xuất.
19. Mua Máy Kiểm Tra Máy Biến Áp MICROTEST 5260 Ở Đâu?
TDMK – Microtest Việt Nam cung cấp các thiết bị kiểm tra transformer, cuộn dây và linh kiện từ tính MICROTEST cho các nhà máy tại Việt Nam.
Đối với nhu cầu kiểm tra Inductance, Leakage Inductance, DCR, AC Resistance, Capacitance, Turns Ratio, Pin Short, DC Bias hoặc cần xây dựng hệ thống kiểm tra transformer tự động, TDMK có thể tư vấn model 5265, 5266 hoặc 5267 và cấu hình fixture phù hợp.
Thông tin liên hệ
TDMK COMPANY LIMITED – MICROTEST VIỆT NAM
Hotline: 0988.19.7227
Email: hoangnd@tdmk.vn
Website: https://microtestvietnam.com/
Liên hệ để được tư vấn và báo giá máy kiểm tra máy biến áp MICROTEST 5260 Series.
