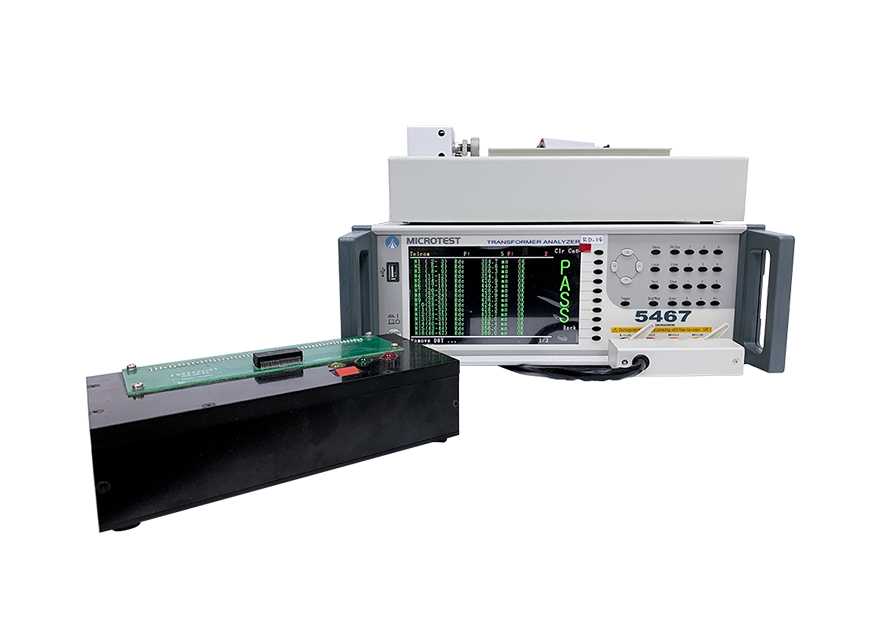

5460 Series Transformer Tester 5465/5466/5467 MICROTEST – Máy Kiểm Tra Biến Áp
5460 Series Transformer Tester 5465/5466/5467 MICROTEST là dòng máy kiểm tra biến áp đa chức năng, được thiết kế để kiểm tra toàn diện các thông số quan trọng của transformer, bao gồm điện cảm, điện cảm rò, điện trở DC, điện trở AC, hệ số phẩm chất Q, điện dung, tỷ số vòng dây và kiểm tra ngắn mạch giữa các chân.
Dòng 5460 Series hỗ trợ 48 kênh kiểm tra, dải tần từ 10 Hz đến 200 kHz / 500 kHz / 1 MHz tùy model, độ chính xác cơ bản lên đến ±0,1% và tích hợp LCR Meter Mode. Thiết bị phù hợp cho kiểm tra biến áp điện tử, biến áp nguồn, transformer dùng trong thiết bị điện tử và các ứng dụng R&D, QC cũng như kiểm tra sản xuất.
1. Tổng quan về 5460 Series Transformer Tester 5465/5466/5467 MICROTEST
Trong quá trình sản xuất transformer, việc kiểm tra nhiều thông số điện khác nhau là rất quan trọng để đảm bảo linh kiện đáp ứng đúng thiết kế và duy trì độ ổn định trong quá trình sử dụng.
5460 Series MICROTEST tích hợp nhiều phép đo trên cùng một thiết bị, cho phép kiểm tra:
- Điện cảm L – Inductance
- Điện cảm rò Leakage Inductance
- Trở kháng Z – Impedance
- Điện dung C – Capacitance
- Điện trở AC ACR
- Điện trở DC DCR
- Hệ số phẩm chất Q – Quality Factor
- Hệ số tổn hao D
- Góc pha θ
- Tỷ số vòng dây Turn Ratio
- Độ cân bằng Balance
- Kiểm tra ngắn mạch giữa các chân Pin Short Circuit
Nhờ khả năng tích hợp nhiều phép đo, 5460 Series giúp giảm nhu cầu sử dụng nhiều thiết bị riêng biệt trong quá trình kiểm tra transformer.
5465, 5466 và 5467 khác nhau như thế nào?
5460 Series gồm ba model với dải tần khác nhau:
| Model | Dải tần |
|---|---|
| 5465 | 10 Hz – 200 kHz |
| 5466 | 10 Hz – 500 kHz |
| 5467 | 10 Hz – 1 MHz |
Cả ba model đều thuộc dòng 5460 Series, hỗ trợ 48 kênh kiểm tra và các chức năng kiểm tra transformer tương ứng. Việc lựa chọn model phụ thuộc chủ yếu vào dải tần cần thiết cho ứng dụng kiểm tra.
2. Đặc điểm nổi bật của máy kiểm tra biến áp 5460 Series MICROTEST
5460 Series Transformer Tester 5465/5466/5467 MICROTEST sở hữu nhiều tính năng phù hợp cho cả kiểm tra trong phòng thí nghiệm và kiểm tra sản xuất.
48 kênh kiểm tra
Thiết bị hỗ trợ 48 test channels, cho phép thực hiện kiểm tra nhiều điểm trên transformer thông qua fixture phù hợp.
Số lượng kênh lớn giúp 5460 Series phù hợp với các ứng dụng kiểm tra nhiều chân và kiểm tra hàng loạt trong môi trường sản xuất.
Dải tần lên đến 1 MHz
Tùy model, thiết bị hỗ trợ:
- 5465: 10 Hz – 200 kHz
- 5466: 10 Hz – 500 kHz
- 5467: 10 Hz – 1 MHz
Dải tần rộng giúp thiết bị có thể đáp ứng nhiều loại transformer và các yêu cầu kiểm tra khác nhau.
Độ chính xác cơ bản ±0,1%
5460 Series có basic accuracy lên đến ±0,1%, đáp ứng yêu cầu đo lường chính xác trong quá trình kiểm tra linh kiện transformer.
Tích hợp LCR Meter Mode
Thiết bị được tích hợp chức năng LCR Meter, cho phép đo và hiển thị các thông số điện của linh kiện trực tiếp trên máy.
Chức năng này giúp 5460 Series không chỉ là một transformer tester mà còn có thể thực hiện nhiều phép đo LCR phục vụ kiểm tra và phân tích linh kiện.
Hiển thị đồng thời 4 thông số
Meter Mode cho phép hiển thị đồng thời tối đa bốn thông số đo, giúp kỹ thuật viên dễ dàng theo dõi nhiều kết quả trong cùng một lần kiểm tra.
Open Circuit / Short Circuit
Thiết bị hỗ trợ chức năng hiệu chuẩn Open Circuit / Short Circuit, giúp loại bỏ ảnh hưởng của hệ thống kết nối và fixture trong quá trình đo.
Hỗ trợ fixture khí nén và DC Bias 100 mA
5460 Series có thể sử dụng với pneumatic test fixture F5620(P) / F5468(P) và hỗ trợ 100 mA DC Bias tùy cấu hình.
Đây là giải pháp hữu ích cho các ứng dụng transformer cần kiểm tra đặc tính cuộn dây dưới điều kiện có dòng DC bias.

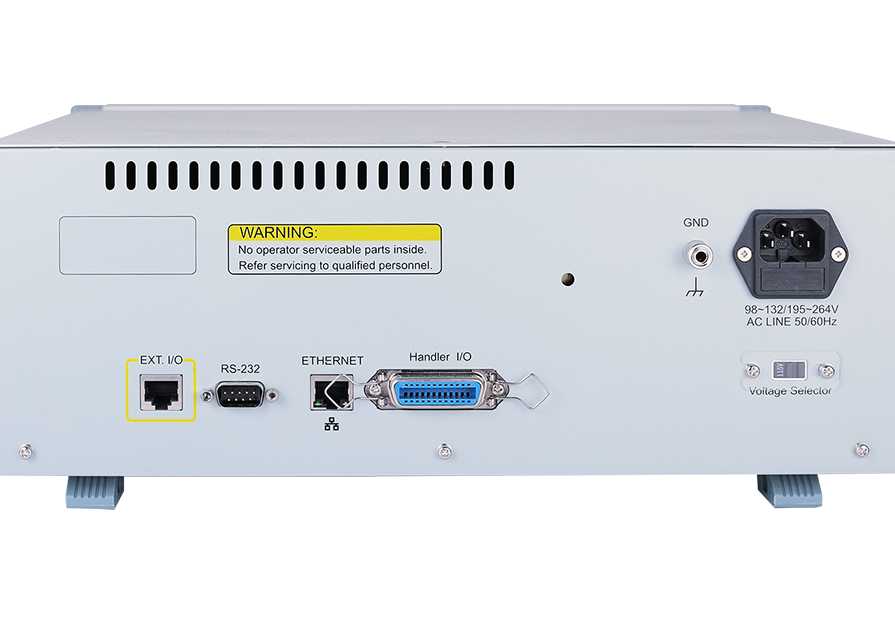

Kết nối với hệ thống tự động
Thiết bị hỗ trợ nhiều giao tiếp:
- RS-232
- LAN
- USB Host
- Handler
- EXT. I/O
Nhờ đó, 5460 Series có thể kết nối với máy tính, hệ thống điều khiển hoặc tích hợp vào dây chuyền kiểm tra tự động.
3. Các thông số có thể kiểm tra trên 5460 Series MICROTEST
5460 Series được thiết kế để kiểm tra nhiều đặc tính điện của transformer trên cùng một thiết bị.
Đo điện cảm L – Inductance
Điện cảm là một trong những thông số cơ bản để đánh giá đặc tính cuộn dây của transformer.
Thiết bị hỗ trợ đo Inductance (L) với dải đo rộng, phục vụ kiểm tra cuộn sơ cấp, cuộn thứ cấp và các cuộn dây liên quan.
Đo điện cảm rò – Leakage Inductance
Leakage Inductance là thông số quan trọng trong đánh giá transformer.
Phép đo điện cảm rò giúp xác định phần từ thông không liên kết hoàn toàn giữa các cuộn dây, từ đó hỗ trợ đánh giá chất lượng thiết kế và quá trình quấn dây của transformer.
Đo điện trở DC – DCR
DCR – Direct Current Resistance được sử dụng để kiểm tra điện trở một chiều của cuộn dây.
Thông số này có thể giúp phát hiện các vấn đề liên quan đến dây quấn, điểm tiếp xúc hoặc sự không đồng nhất giữa các cuộn dây.
Đo điện dung – Capacitance
Transformer có điện dung phân bố giữa các cuộn dây và các phần tử dẫn điện.
5460 Series hỗ trợ phép đo Capacitance (C) nhằm đánh giá đặc tính điện dung của transformer.
Đo tỷ số vòng dây – Turn Ratio
Turns Ratio là một thông số quan trọng của transformer.
5460 Series hỗ trợ kiểm tra tỷ số vòng dây bằng phương pháp đo điện áp hoặc điện cảm tùy cấu hình và ứng dụng.
Kiểm tra ngắn mạch giữa các chân
Thiết bị hỗ trợ Pin-Short Test, giúp kiểm tra tình trạng ngắn mạch giữa các chân của transformer.
Đối với dòng 5460 Series, tài liệu MICROTEST công bố khả năng kiểm tra 24 cặp chân giữa pin với pin.
4. Ứng dụng của máy kiểm tra biến áp 5460 Series MICROTEST
5460 Series Transformer Tester có thể được sử dụng trong nhiều lĩnh vực sản xuất và kiểm tra transformer.
Kiểm tra Power Transformer
Thiết bị có thể được sử dụng để kiểm tra các thông số điện của power transformer, phục vụ kiểm soát chất lượng trong sản xuất.
Kiểm tra Electronic Transformer
Đối với các loại electronic transformer, 5460 Series có thể thực hiện nhiều phép đo như L, LK, DCR, C, Q và Turn Ratio.
Kiểm tra cuộn dây transformer
Các thông số Inductance, Leakage Inductance, DCR và Turn Ratio giúp đánh giá đặc tính của cuộn dây và quá trình quấn dây.
Kiểm tra sản xuất hàng loạt
Với 48 kênh kiểm tra, khả năng lưu trữ cài đặt và hỗ trợ Handler/EXT. I/O, 5460 Series có thể được tích hợp vào quy trình kiểm tra sản xuất tự động.
R&D và kiểm soát chất lượng
Thiết bị phù hợp cho:
- Nghiên cứu và phát triển transformer
- Kiểm tra mẫu mới
- Kiểm soát chất lượng đầu vào
- Kiểm tra chất lượng trong sản xuất
- Phân tích lỗi transformer
- Kiểm tra cuối dây chuyền
5. Chế độ đo của 5460 Series Transformer Tester
Meter Mode
Meter Mode cho phép người dùng theo dõi trực tiếp các giá trị đo trên màn hình.
Chế độ này phù hợp với các phép đo nhanh và kiểm tra từng transformer.
List Mode
List Mode cho phép thiết lập nhiều bước kiểm tra liên tiếp.
Người dùng có thể thiết lập chuỗi phép đo với nhiều thông số khác nhau để tạo thành một quy trình kiểm tra phù hợp với từng loại transformer.
Transformer Test Mode
Chế độ kiểm tra transformer cho phép thực hiện các phép đo chuyên dụng như:
- Inductance
- Leakage Inductance
- DCR
- Turn Ratio
- Capacitance
- Pin Short
- Balance
Nhờ đó, một thiết bị có thể đảm nhiệm nhiều bước kiểm tra trong quy trình sản xuất transformer.
6. Khả năng kiểm tra DC Bias của 5460 Series
Một trong những điểm đáng chú ý của 5460 Series là khả năng kết hợp với pneumatic fixture có DC Bias 100 mA.
DC Bias được sử dụng trong một số ứng dụng transformer để đánh giá sự thay đổi của đặc tính điện cảm khi có thành phần dòng điện một chiều.
Khi transformer hoạt động trong điều kiện có DC bias, lõi từ có thể tiến gần đến trạng thái bão hòa từ. Vì vậy, kiểm tra đặc tính dưới DC bias có ý nghĩa quan trọng trong việc đánh giá khả năng hoạt động ổn định của transformer.
MICROTEST cung cấp giải pháp fixture khí nén phù hợp với cấu hình chân của transformer và hỗ trợ DC Bias 100 mA.
7. Thông số kỹ thuật 5460 Series Transformer Tester MICROTEST
| Thông số | 5465 | 5466 | 5467 |
|---|---|---|---|
| Dải tần | 10 Hz – 200 kHz | 10 Hz – 500 kHz | 10 Hz – 1 MHz |
| Số kênh | 48 | 48 | 48 |
| Độ chính xác cơ bản | ±0,1% | ±0,1% | ±0,1% |
| AC Drive Level | 10 mV – 2 Vrms | 10 mV – 2 Vrms | 10 mV – 2 Vrms |
| DC Drive Level | 10 mV – 2 V | 10 mV – 2 V | 10 mV – 2 V |
| Output Impedance | 100 Ω | 100 Ω | 100 Ω |
| DC Bias | 100 mA* | 100 mA* | 100 mA* |
| Chế độ đo | Meter / List | Meter / List | Meter / List |
| Turn Ratio | 0,1 – 99999,9 turns | 0,1 – 99999,9 turns | 0,1 – 99999,9 turns |
| Giao tiếp | RS-232, Handler, LAN, USB Host, EXT. I/O | RS-232, Handler, LAN, USB Host, EXT. I/O | RS-232, Handler, LAN, USB Host, EXT. I/O |
| Màn hình | TFT màu 7″ | TFT màu 7″ | TFT màu 7″ |
| Kích thước | 344 × 145 × 343 mm | 344 × 145 × 343 mm | 344 × 145 × 343 mm |
| Khối lượng | 9 kg | 9 kg | 9 kg |
* DC Bias 100 mA được hỗ trợ khi sử dụng fixture phù hợp. Thông số model và cấu hình cần được xác nhận theo yêu cầu ứng dụng thực tế.
Các tham số đo
5460 Series hỗ trợ nhiều tham số:
- L, LK – Inductance / Leakage Inductance
- C – Capacitance
- Q, D – Quality Factor / Dissipation Factor
- Z, X, R – Impedance / Reactance / Resistance
- Y – Admittance
- θ – Phase Angle
- DCR – DC Resistance
- Turn Ratio
- Balance
- Pin Short
Theo tài liệu kỹ thuật MICROTEST, tốc độ đo cơ bản của nhiều tham số có thể đạt 25 ms, Turn Ratio khoảng 50 ms và Pin-Short khoảng 15 ms tùy phép đo.
8. Phụ kiện 5460 Series Transformer Tester
Phụ kiện tiêu chuẩn
- F5648(P)
- F522010
- TL-000006
- Power Cord
Phụ kiện tùy chọn
- F564802
- F5620(M)
- F5648(M)
- F423501
- F423901
- HI-0001
- TL-000003 – Handler Cable
- PC Link Software
Các loại fixture có thể được lựa chọn dựa trên cấu hình chân và yêu cầu kiểm tra của từng loại transformer.
9. 5460 Series Transformer Tester MICROTEST phù hợp với ai?
5465 / 5466 / 5467 MICROTEST phù hợp với doanh nghiệp, nhà máy và phòng R&D có nhu cầu kiểm tra transformer với nhiều thông số trên cùng một hệ thống.
Thiết bị đặc biệt phù hợp với:
- Nhà sản xuất transformer
- Nhà sản xuất power transformer
- Nhà sản xuất electronic transformer
- Nhà máy sản xuất linh kiện điện tử
- Bộ phận R&D
- Bộ phận QC/QA
- Dây chuyền kiểm tra tự động
- Phòng thí nghiệm kiểm tra linh kiện
Nếu ứng dụng cần dải tần đến 200 kHz, có thể lựa chọn 5465. Nếu cần đến 500 kHz, lựa chọn 5466. Với các ứng dụng cần dải tần cao đến 1 MHz, 5467 là model phù hợp.
10. 5460 Series Transformer Tester MICROTEST tại Việt Nam
5460 Series Transformer Tester 5465/5466/5467 MICROTEST là giải pháp kiểm tra transformer đa chức năng, kết hợp nhiều phép đo quan trọng như Inductance, Leakage Inductance, DCR, Capacitance, Turn Ratio, Q Factor và Pin Short trong một thiết bị.
Với 48 kênh kiểm tra, dải tần tối đa 1 MHz, độ chính xác cơ bản ±0,1%, hỗ trợ DC Bias 100 mA, fixture khí nén và nhiều giao tiếp điều khiển, 5460 Series phù hợp cho cả R&D, QC và kiểm tra sản xuất hàng loạt.
Microtest Việt Nam có thể tư vấn lựa chọn giữa 5465 / 5466 / 5467 dựa trên loại transformer, số lượng chân, dải tần kiểm tra, các thông số cần đo và yêu cầu tự động hóa của dây chuyền.
Liên hệ Microtest Việt Nam để nhận báo giá 5465 / 5466 / 5467 và tư vấn cấu hình fixture phù hợp.
11. Câu hỏi thường gặp về 5460 Series Transformer Tester
5460 Series MICROTEST dùng để làm gì?
5460 Series là máy kiểm tra biến áp Transformer Tester, được sử dụng để kiểm tra các thông số như điện cảm, điện cảm rò, DCR, điện dung, tỷ số vòng dây, hệ số phẩm chất và ngắn mạch giữa các chân transformer.
5465, 5466 và 5467 khác nhau như thế nào?
Điểm khác biệt chính nằm ở dải tần kiểm tra:
- 5465: 10 Hz – 200 kHz
- 5466: 10 Hz – 500 kHz
- 5467: 10 Hz – 1 MHz.
5460 Series có bao nhiêu kênh?
Dòng 5460 Series hỗ trợ 48 kênh kiểm tra.
5460 Series có đo được Turn Ratio không?
Có. Thiết bị hỗ trợ Turn Ratio với dải đo 0,1 đến 99999,9 turns theo thông số kỹ thuật công bố.
5460 Series có kiểm tra được DCR không?
Có. DCR – Direct Current Resistance là một trong các tham số đo được của thiết bị.
5460 Series có hỗ trợ DC Bias không?
Có. Khi sử dụng fixture phù hợp, hệ thống hỗ trợ 100 mA DC Bias, phục vụ các ứng dụng kiểm tra đặc tính transformer dưới điều kiện có dòng DC.
Nên chọn 5465, 5466 hay 5467?
Nếu yêu cầu kiểm tra đến 200 kHz, có thể chọn 5465. Với yêu cầu đến 500 kHz, chọn 5466. Nếu cần kiểm tra đến 1 MHz, nên chọn 5467.
Việc lựa chọn cuối cùng nên dựa trên loại transformer, tần số làm việc, thông số cần kiểm tra và fixture thực tế.
12. Tại sao nên chọn 5460 Series MICROTEST tại Microtest Việt Nam?
- Sản phẩm MICROTEST chính hãng, xuất xứ Đài Loan.
- Tư vấn lựa chọn 5465 / 5466 / 5467 theo đúng ứng dụng.
- Hỗ trợ lựa chọn fixture kiểm tra transformer.
- Tư vấn giải pháp kiểm tra 48 kênh.
- Hỗ trợ kết nối và tích hợp vào hệ thống kiểm tra tự động.
- Hỗ trợ kỹ thuật và tư vấn ứng dụng transformer.
- Cung cấp báo giá và cấu hình thiết bị theo yêu cầu thực tế.
