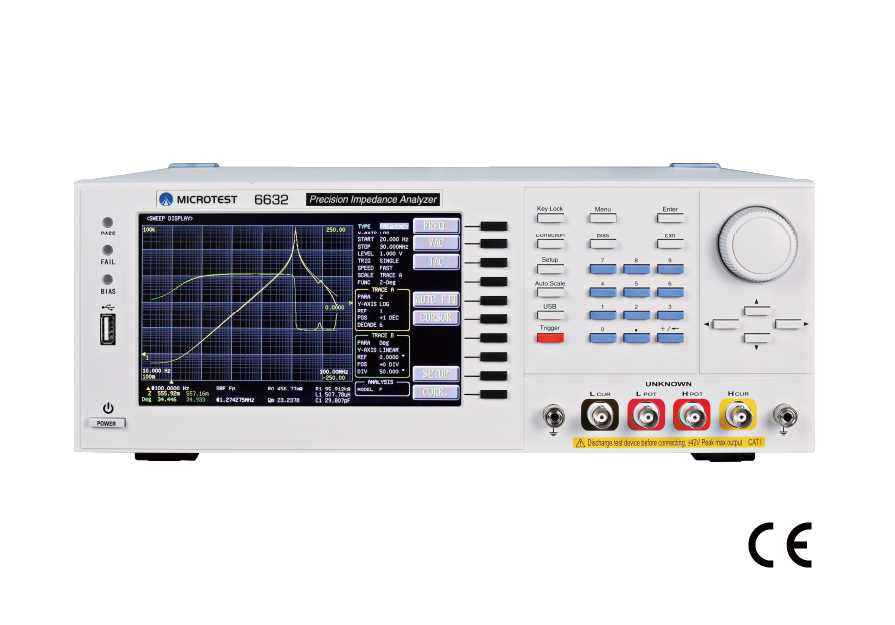

6632-3 MICROTEST – Máy Phân Tích Trở Kháng Impedance Analyzer

6632-3 MICROTEST – Máy Phân Tích Trở Kháng Impedance Analyzer

6632-1 MICROTEST là máy phân tích trở kháng (Impedance Analyzer) thuộc 6632 Series, được thiết kế để đo và phân tích đặc tính trở kháng của linh kiện điện tử và vật liệu trong dải tần 10 Hz đến 3 MHz..

Thiết bị hỗ trợ nhiều tham số đo như trở kháng, điện trở, điện kháng, điện cảm, điện dung, hệ số tổn hao, hệ số phẩm chất, DCR, ESR, hằng số điện môi và độ từ thẩm. Với độ chính xác cơ bản ±0,08% và tốc độ đo nhanh nhất dưới 3 ms, MICROTEST 6632-3 phù hợp cho các ứng dụng nghiên cứu & phát triển (R&D), kiểm tra chất lượng linh kiện, phân tích vật liệu và xây dựng hệ thống kiểm tra tự động.

6632-3 là phiên bản 3 MHz của 6632 Series, phù hợp với những ứng dụng cần dải tần cao hơn 6632-1 nhưng chưa cần đến các model 5–50 MHz.



1. Tổng quan về MICROTEST 6632-3

Trong quá trình thiết kế và kiểm tra linh kiện điện tử, việc xác định đặc tính trở kháng theo tần số giúp kỹ sư đánh giá chính xác hơn hiệu suất, độ ổn định và chất lượng của linh kiện.

MICROTEST 6632-3 cho phép đo nhiều thông số trên cùng một thiết bị, từ các đại lượng cơ bản như R, L, C và Z đến những thông số chuyên sâu hơn như Q, D, DCR, ESR, εr và μr.

Thiết bị hỗ trợ các chế độ Meter Mode, List Mode và Sweep Mode, cho phép thực hiện phép đo trực tiếp hoặc phân tích sự thay đổi của thông số theo tần số.

Với dải tần tối đa 3 MHz, 6632-3 là lựa chọn phù hợp cho các ứng dụng đo trở kháng của linh kiện thụ động, cuộn cảm, tụ điện, MLCC, coil, vật liệu điện môi, vật liệu từ tính và nhiều linh kiện điện tử khác.


2. 6632-3 là model 3 MHz của 6632 Series

MICROTEST 6632 là một series gồm nhiều model với các dải tần khác nhau:

Model Dải tần
6632-1 10 Hz – 1 MHz
6632-3 10 Hz – 3 MHz
6632-5 10 Hz – 5 MHz
6632-10 10 Hz – 10 MHz
6632-20 10 Hz – 20 MHz
6632-30 10 Hz – 30 MHz
6632-50 10 Hz – 50 MHz

Trong đó, 6632-3 nằm ở phân khúc dải tần trung gian của series, cung cấp khả năng đo đến 3 MHz cho những ứng dụng cần mở rộng dải tần so với model 6632-1.

Việc lựa chọn model nên dựa trên tần số cao nhất cần đo, loại linh kiện và yêu cầu ứng dụng thực tế thay vì chỉ lựa chọn model có dải tần lớn nhất.

3. Đặc điểm nổi bật của máy phân tích trở kháng MICROTEST 6632-3

  • Dải tần 10 Hz – 3 MHz, phù hợp cho nhiều ứng dụng phân tích linh kiện và vật liệu.
  • Độ chính xác cơ bản ±0,08%, giá trị điển hình ±0,05%.
  • Tốc độ đo nhanh nhất <3 ms, phù hợp với các phép kiểm tra lặp lại và kiểm tra số lượng lớn.
  • Hỗ trợ nhiều tham số đo như Z, Y, R, X, G, B, L, C, D, Q, DCR, ESR, εr và μr.
  • Hỗ trợ Meter Mode, List Mode và Sweep Mode.
  • Tích hợp DC Bias ±12 V.
  • Hỗ trợ Automatic Level Control (ALC) để kiểm soát mức tín hiệu kiểm tra.
  • Hỗ trợ hiệu chuẩn Open / Short / Load và bù chiều dài cáp.
  • Màn hình màu TFT 7 inch, hiển thị đồng thời nhiều thông số đo.
  • Hỗ trợ giao tiếp RS-232, LAN, USB Host, USB Device và Handler, GPIB tùy chọn.


4. Ứng dụng của MICROTEST 6632-3

MICROTEST 6632-3 có thể được sử dụng trong nhiều bài toán kiểm tra linh kiện điện tử và phân tích vật liệu.

Kiểm tra linh kiện thụ động

Thiết bị phù hợp để kiểm tra các linh kiện như tụ điện, cuộn cảm, điện trở, biến áp và các linh kiện thụ động khác, với nhiều tham số đo phục vụ R&D và QC.

Kiểm tra MLCC và tụ điện

6632-3 hỗ trợ phân tích các đặc tính như C, D, Q và ESR, phù hợp cho quá trình nghiên cứu, kiểm tra và kiểm soát chất lượng tụ điện và MLCC khi sử dụng fixture phù hợp.

Phân tích cuộn cảm và cuộn dây

Các thông số L, Q, DCR và đặc tính trở kháng theo tần số có thể được sử dụng để đánh giá cuộn cảm, coil và các linh kiện cảm kháng.

Phân tích vật liệu điện môi

Khi sử dụng fixture chuyên dụng, 6632 Series có thể hỗ trợ xác định hằng số điện môi tương đối εr, phục vụ nghiên cứu và kiểm tra các vật liệu điện môi, ceramic và một số vật liệu mới.

Phân tích vật liệu từ tính

Thiết bị tích hợp chức năng đo độ từ thẩm tương đối μr, cho phép đánh giá đặc tính của các vật liệu từ tính khi kết hợp với fixture phù hợp.

Kiểm tra anten và ứng dụng wireless

6632 Series được MICROTEST ứng dụng trong phân tích các thành phần liên quan đến NFC, RFID, wireless charging và các hệ thống wireless, đặc biệt khi cần quan sát sự thay đổi của trở kháng hoặc tần số cộng hưởng.

Kiểm tra linh kiện piezoelectric và ultrasonic

Thiết bị cũng có thể được sử dụng trong các ứng dụng phân tích piezoelectric element, quartz crystal và ultrasonic sensor với cấu hình đo phù hợp.


5. Chế độ đo và phân tích

MICROTEST 6632-3 hỗ trợ ba chế độ đo chính phục vụ các nhu cầu kiểm tra khác nhau.

Meter Mode cho phép hiển thị trực tiếp các giá trị đo, phù hợp với kiểm tra nhanh từng linh kiện hoặc theo dõi các thông số điện.

List Mode cho phép thiết lập nhiều bước đo liên tiếp, phù hợp với các quy trình kiểm tra nhiều tham số hoặc các phép đo lặp lại.

Sweep Mode cho phép quét theo tần số và hiển thị kết quả dưới dạng đồ thị, giúp kỹ sư quan sát sự thay đổi của trở kháng và các thông số liên quan theo tần số.

6632 Series hỗ trợ tối đa 50 nhóm thiết lập Multi-step, mỗi nhóm có thể thiết lập tối đa 15 bước kiểm tra, phù hợp cho các quy trình đo có nhiều điều kiện hoặc nhiều bước đánh giá.


6. Đo nhiều tham số trên cùng một thiết bị

MICROTEST 6632-3 hỗ trợ nhiều tham số đo và hiển thị, giúp thiết bị có thể sử dụng cho nhiều loại linh kiện khác nhau.

Các tham số chính gồm:

  • |Z| – Trở kháng
  • |Y| – Dẫn nạp
  • θ – Góc pha
  • R / X – Điện trở và điện kháng
  • G / B – Điện dẫn và điện nạp
  • L – Điện cảm
  • C – Điện dung
  • D – Hệ số tổn hao
  • Q – Hệ số phẩm chất
  • DCR – Điện trở một chiều
  • ESR – Điện trở nối tiếp tương đương
  • εr – Hằng số điện môi tương đối
  • μr – Độ từ thẩm tương đối

Dải hiển thị rộng giúp 6632-3 có thể đáp ứng từ các linh kiện có giá trị rất nhỏ đến các linh kiện có trở kháng hoặc điện cảm lớn.


7. DC Bias và khả năng mở rộng hệ thống đo

MICROTEST 6632-3 được tích hợp DC Bias ±12 V, cho phép thực hiện các phép đo cần đánh giá đặc tính linh kiện dưới tác động của điện áp DC.

Đối với những ứng dụng yêu cầu mức DC Bias cao hơn, 6632 Series có thể kết hợp với các thiết bị DC Bias bên ngoài tùy theo cấu hình và yêu cầu của phép thử.

Đối với các linh kiện công suất và cuộn cảm cần phân tích đặc tính bão hòa từ, 6632 có thể kết hợp với hệ thống DC Bias Current Test System 6632+ Series của MICROTEST để mở rộng khả năng phân tích.


8. Khả năng tích hợp hệ thống kiểm tra tự động

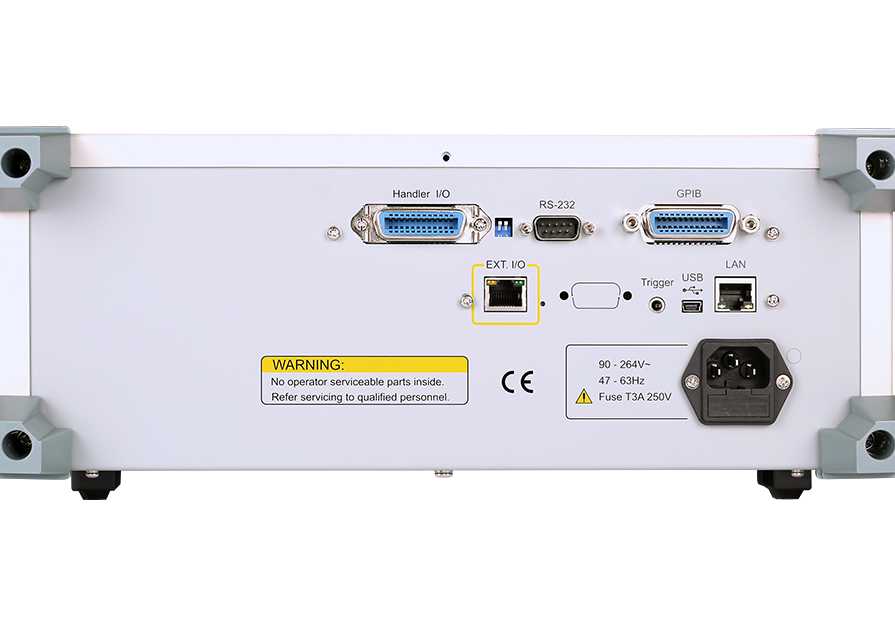

MICROTEST 6632-3 hỗ trợ nhiều giao tiếp bao gồm:

  • RS-232
  • LAN
  • USB Host
  • USB Device
  • Handler
  • GPIB tùy chọn

Các giao tiếp này cho phép thiết bị kết nối với máy tính, bộ điều khiển và hệ thống kiểm tra tự động.

Với giao tiếp Handler và khả năng thiết lập nhiều bước đo, 6632-3 có thể được tích hợp vào quy trình kiểm tra sản xuất, giúp tự động hóa việc đo, phân loại và kiểm soát chất lượng linh kiện.


9. Thông số kỹ thuật nổi bật của MICROTEST 6632-3

Thông số MICROTEST 6632-3
Model 6632-3
Dải tần đo 10 Hz – 3 MHz
Độ phân giải tần số 100 mHz
Độ chính xác tần số đầu ra ±0,01%
Độ chính xác cơ bản ±0,08%
Độ chính xác điển hình ±0,05%
Tốc độ đo nhanh nhất <3 ms
AC Test Signal 10 mV – 2 Vrms / 10 mV – 1 Vrms tùy cấu hình
Dòng tín hiệu AC 200 μA – 20 mArms
Trở kháng đầu ra 25 Ω / 100 Ω, chuyển đổi được
DC Bias tích hợp ±12 V
Chế độ đo Meter / List / Sweep
Tham số đo Z, Y, R, X, G, B, L, C, D, Q, DCR, ESR, εr, μr
Giao tiếp RS-232, LAN, USB Host, USB Device, Handler, GPIB tùy chọn
Màn hình TFT màu 7 inch, 800 × 480
Nguồn điện 90 – 264 VAC, 47 – 63 Hz
Kích thước 336 × 147 × 340 mm
Khối lượng 3,95 kg

Xem đầy đủ thông số kỹ thuật của MICROTEST 6632-3 tại Tab Đặc điểm kỹ thuật.


10. Tại Sao Nên Chọn Mua MICROTEST 6632-3 Tại Microtest Việt Nam?

  • Hàng nhập khẩu chính hãng 100%: Đầy đủ chứng nhận CO (Xuất xứ) và CQ (Chất lượng) từ nhà máy MICROTEST Đài Loan.

  • Hỗ trợ kỹ thuật tận nơi: Đội ngũ kỹ sư ứng dụng tư vấn đúng loại Fixture, hỗ trợ cài đặt hệ thống tự động hóa.

  • Chính sách bảo hành: Bảo hành 12 tháng chính hãng, hỗ trợ linh kiện thay thế và hiệu chuẩn định kỳ.

CÔNG TY TNHH MICROTEST VIỆT NAM

📞 Hotline/Zalo tư vấn kỹ thuật: HOTLINE 0988.19.7227

📧 Email báo giá: hoangnd@tdmk.vn

🌐 Website: https://microtestvietnam.com/

1. Tính năng đo trở kháng đa dạng

MICROTEST 6632-3 được thiết kế để phân tích đặc tính trở kháng của linh kiện và vật liệu trong dải tần 10 Hz – 3 MHz.

Thiết bị hỗ trợ nhiều tham số đo và tính toán gồm:

  • |Z| – Trở kháng
  • |Y| – Dẫn nạp
  • θ – Góc pha
  • R / X – Điện trở và điện kháng
  • G / B – Điện dẫn và điện nạp
  • L – Điện cảm
  • C – Điện dung
  • D – Hệ số tổn hao
  • Q – Hệ số phẩm chất
  • DCR – Điện trở một chiều
  • ESR – Điện trở nối tiếp tương đương
  • εr – Hằng số điện môi tương đối
  • μr – Độ từ thẩm tương đối

Nhờ khả năng đo nhiều tham số, 6632-3 có thể sử dụng cho nhiều nhóm linh kiện thay vì chỉ giới hạn ở phép đo LCR cơ bản.

2. Độ chính xác cao và tốc độ đo nhanh

6632-3 có độ chính xác cơ bản lên đến ±0,08%, giá trị điển hình ±0,05%.

Tốc độ đo nhanh nhất dưới 3 ms, giúp thiết bị đáp ứng các phép đo lặp lại trong phòng thí nghiệm cũng như các quy trình kiểm tra cần tốc độ cao.

3. DC Bias tích hợp ±12 V

6632-3 tích hợp chức năng DC Bias ±12 V, hỗ trợ đánh giá đặc tính của linh kiện khi có điện áp DC tác động.

Đối với những ứng dụng yêu cầu mức DC Bias cao hơn, hệ thống có thể được mở rộng bằng các thiết bị DC Bias bên ngoài tương thích với 6632 Series.

4. Automatic Level Control – ALC

Chức năng Automatic Level Control (ALC) giúp kiểm soát mức điện áp hoặc dòng điện của tín hiệu kiểm tra theo điều kiện thiết lập.

ALC đặc biệt hữu ích khi cần duy trì mức tín hiệu ổn định trong quá trình đo các linh kiện có đặc tính thay đổi theo mức kích thích.

5. Meter Mode – Đo trực tiếp nhiều tham số

Meter Mode cho phép hiển thị trực tiếp kết quả đo trên màn hình.

6632 Series có thể hiển thị đồng thời nhiều nhóm thông số, giúp kỹ sư theo dõi nhanh các giá trị như Z, R, L, C, Q, D hoặc các tham số liên quan mà không cần chuyển đổi giữa nhiều màn hình.

6. List Mode – Kiểm tra nhiều bước

6632-3 hỗ trợ Multi-step List Testing, cho phép thiết lập tối đa 50 nhóm chương trình, mỗi nhóm có tối đa 15 bước kiểm tra.

Chức năng này phù hợp với các quy trình QC cần thực hiện nhiều phép đo liên tiếp trên cùng một mẫu hoặc kiểm tra nhiều điều kiện khác nhau.

7. Sweep Mode – Phân tích đặc tính theo tần số

Sweep Mode cho phép quét tần số trong phạm vi của model và hiển thị kết quả dưới dạng đồ thị.

Đây là chức năng quan trọng khi cần quan sát:

  • Sự thay đổi của trở kháng theo tần số
  • Góc pha
  • Đặc tính cộng hưởng
  • Đặc tính của cuộn cảm và coil
  • Sự thay đổi của các tham số vật liệu

Với dải tần tối đa 3 MHz, 6632-3 phù hợp cho những bài toán cần quan sát đặc tính linh kiện vượt quá phạm vi 1 MHz của 6632-1.

8. Kiểm tra tụ điện và MLCC

6632-3 có thể được sử dụng để đánh giá đặc tính điện của capacitor và MLCC.

Các tham số như C, D, Q và ESR giúp kỹ sư đánh giá khả năng lưu trữ năng lượng, tổn hao và đặc tính tương đương của linh kiện.

Đối với MLCC Class 2, MICROTEST cung cấp các giải pháp fixture và chức năng bù mức điện áp AC tùy theo yêu cầu phép đo.

9. Phân tích cuộn cảm và Coil

Đối với inductors và coils, 6632-3 hỗ trợ đánh giá các tham số như:

  • Ls / Lp
  • Q
  • DCR
  • ESR
  • Trở kháng theo tần số
  • Đặc tính cộng hưởng

Những dữ liệu này có thể được sử dụng trong quá trình thiết kế, lựa chọn vật liệu và kiểm tra chất lượng cuộn cảm.

Khi kết hợp với hệ thống DC Bias phù hợp, 6632 Series còn có thể mở rộng sang các bài toán đánh giá đặc tính bão hòa của cuộn cảm và vật liệu từ.

10. Phân tích Wireless Charging Coil và NFC

Một ứng dụng nổi bật của 6632 Series là kiểm tra các cuộn cảm dùng trong NFC và wireless charging.

Đối với coil sạc không dây, Self-Resonant Frequency (SRF) là một thông số quan trọng ảnh hưởng đến hiệu suất truyền năng lượng.

6632 có thể thực hiện quét tần số để quan sát đặc tính cộng hưởng và sự thay đổi của trở kháng. Điều này giúp kỹ sư phát hiện những thay đổi về điện cảm, điện trở AC hoặc điện dung ký sinh có thể ảnh hưởng đến hiệu suất của coil.

Đây là ứng dụng đặc biệt phù hợp với các cuộn dây trên FPC/PCB, coil NFC và các linh kiện dùng trong hệ thống wireless.

11. Phân tích anten RFID và NFC

6632 Series được MICROTEST ứng dụng trong phân tích đặc tính của anten RFID/NFC.

Đối với anten LF/HF, kỹ sư có thể quan sát đặc tính trở kháng và tần số cộng hưởng để hỗ trợ quá trình điều chỉnh thiết kế.

Việc kiểm tra các thông số liên quan giúp đánh giá sự phù hợp giữa antenna, coil và hệ thống đọc/ghi, đặc biệt trong các ứng dụng yêu cầu tối ưu hóa khoảng cách hoạt động.

Lưu ý: Các chức năng Equivalent Circuit Analysis chuyên sâu được MICROTEST dành cho 6632S Series, không phải tính năng tiêu chuẩn của 6632-3.

12. Phân tích vật liệu điện môi

6632 Series tích hợp khả năng đo εr – hằng số điện môi tương đối.

Khi kết hợp với fixture phù hợp, thiết bị có thể được sử dụng để phân tích các loại vật liệu như:

  • Vật liệu điện môi rắn
  • Thin-film
  • Ceramic
  • Một số vật liệu mới
  • Vật liệu điện môi dạng lỏng

MICROTEST cung cấp các fixture chuyên dụng như FX-0000C7 cho vật liệu điện môi và FX-000C20 cho vật liệu điện môi dạng lỏng.

13. Phân tích vật liệu từ tính

6632-3 tích hợp chức năng đo μr – độ từ thẩm tương đối.

Khi kết hợp với fixture chuyên dụng, thiết bị có thể hỗ trợ phân tích đặc tính từ của các vật liệu như ferrite và magnetic core.

Việc quét theo tần số giúp kỹ sư quan sát sự thay đổi của đặc tính từ theo điều kiện đo, phục vụ R&D và kiểm soát vật liệu.

Đối với các ứng dụng cần phân tích dòng bão hòa hoặc đặc tính công suất của cuộn cảm, 6632 có thể kết hợp với hệ thống DC Bias Current Test System của MICROTEST.

14. Phân tích linh kiện Piezoelectric và Ultrasonic

6632 Series có thể được sử dụng trong các ứng dụng kiểm tra piezoelectric element, quartz crystal và ultrasonic sensor.

Phép quét tần số giúp kỹ sư quan sát các đặc tính điện và vùng cộng hưởng của linh kiện, từ đó hỗ trợ quá trình nghiên cứu và kiểm tra chất lượng.

15. Kiểm tra linh kiện và vật liệu bán dẫn

6632 Series cũng có thể được sử dụng trong một số ứng dụng phân tích linh kiện bán dẫn, đặc biệt với các phép đo liên quan đến đặc tính C-V khi sử dụng cấu hình DC Bias phù hợp.

Đây là hướng ứng dụng dành cho các phòng R&D và phòng thí nghiệm cần phân tích sự thay đổi của điện dung theo điện áp.

16. Hiệu chuẩn và bù chiều dài cáp

Để cải thiện độ tin cậy của phép đo, 6632-3 hỗ trợ:

  • Open Circuit Calibration
  • Short Circuit Calibration
  • Load Calibration
  • Cable Length Compensation 0 / 0,5 / 1 / 2 m

Các chức năng này giúp giảm ảnh hưởng của cáp, fixture và hệ thống kết nối trong quá trình đo, đặc biệt khi thực hiện các phép đo ở tần số cao.

17. Khả năng tích hợp hệ thống tự động

6632-3 hỗ trợ RS-232, LAN, USB Host, USB Device và Handler, đồng thời có thể bổ sung GPIB tùy cấu hình.

Thiết bị có thể kết nối với máy tính, hệ thống điều khiển hoặc hệ thống kiểm tra tự động.

Kết hợp với Multi-step List Testing và Handler, 6632-3 phù hợp để xây dựng quy trình kiểm tra linh kiện tự động trong sản xuất.

Model 6632
Frequency Range 10Hz-50MHz
Frequency Setting Continuity
Frequency Resolution 100mHz, 6-bit Frequency Input
Frequency Output Accuracy ±0.01%
Basic Accuracy ±0.08% (typical ±0.05%)
AC Drive Level Test Signal Voltage Level                  10mV – 2Vrms(100Ω)

                 10mV – 1Vrms(25Ω)

Voltage Minimum Resolution 1mV
Accuracy          ALC ON:6% * Voltage ±2mV

         ALC OFF:10% * Voltage ±2mV

Test Signal Current Level 200µA – 20mArms
Current Minimum Resolution 10µA
Accuracy          ALC ON:6% * Current ± 20µA

         ALC OFF:10% * Current ± 20µA

DC Drive Level 1V (fixed)
Output Impedance 25Ω/100Ω (switchable)
DC Bias Voltage Built-in ±12V

(100Hz-50MHz)

External Voltage Bias

(±12V/±40V/±600V/±2000V)

DC Bias Current Option DC Bias Current Source

(20A/60A/120A/320A)

External Voltage Bias

(100mA)

Measurement Mode Meter mode, list mode, sweep mode, and optional equivalent circuit analysis function (S model)
Measurement Parameters |Z|、|Y|、θ、X、R、G、B、L、D、Q、DCR、C、 ESR、εr 、μr
Test Time (Fastest) < 3mS



Measurement Parameters

Parameters Range
|Z| 0.000 mΩ to 9999.99 MΩ
R, X ± 0.000 mΩ to 9999.99 MΩ
|Y| 0.00000 μS to 999.999 kS
G, B ± 0.00000 μS to 999.999 kS
θRAD ± 0.00000 to 3.14159
θDEG ± 0.000° to 180.000°
Cs, Cp ± 0.00000 pF to 9999.99 F
Ls, Lp ± 0.00 nH to 9999.99 kH
D 0.00000 to 9999.99
Q 0.00 to 9999.99
Δ ± 0.00% to 9999.99%
Rdc 0.00 mΩ to 99.9999 MΩ
εr’ εr” 0 to 100000
μr’ μr” 0 to 100000



System

  Measurement Circuit Series/Parallel
  Correction Open Circuit/Short Circuit/Load correction
Cable Compensation 0 / 0.5 / 1 /2 (m)
  BIN ABS、ΔABS、Δ%、OFF
  Comparator 9
  List Mode 50 groups of Multi-steps setting (Each group contains up to 15 steps)
Bulit-in Storge 100 sets LCR setting documents, 50 groups of list mode setting
USB Host Storge LCR setting documents, list mode setting document, BMP graphics, Sweep screen and test result data
  Trigger Test Auto, manual, RS-232, GPIB, Handler
  Power Supply Voltage:90-264Vac
Frequency:47-63Hz
  Power consumption 30VA
  Environment Temperature:10℃-40℃
Humidity:20-90%RH
  Dimension 336x147x340 mm (W*H*D)
  Weight 3.95 Kg
  Interface RS-232、Handler、LAN、USB Host、USB Device
Display Color Screen, 7″ TFT (800*480)

Accessories

Standard Accessories

  Power Cord
  DIP Test Fixture (FX-000C19)



MLCC|Option

 For MLCC (Class 2) -Automatic Level Compensation Fixture

  Automatic Level Compensation Fixture

(FX-LR0001)

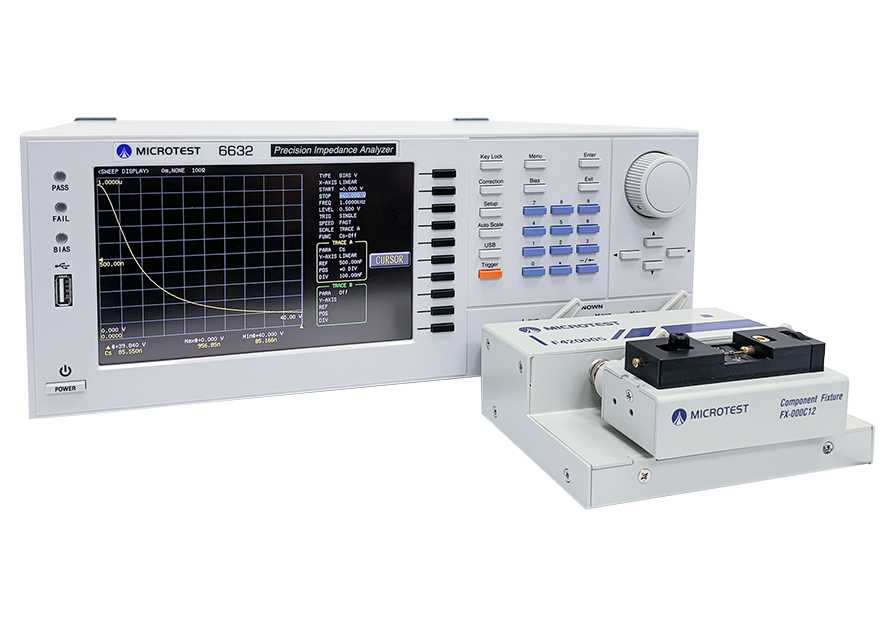

  SMD Component Testing Fixture

(FX-000C12)



Optional Accessories

  PC Link Software
   External Voltage/ Current Bias (F420005)
  DIP Test Fixture (FX-0000C4)
  Kelvin Clip Leads (F423906B)
  Kelvin Clip Leads (F423906A)
  Bottom Electrode SMD Test Fixture (FX-000C10)
  SMD Tweezer Test Leads (FX-000C11)
  SMD Test Fixture (FX-000C12)

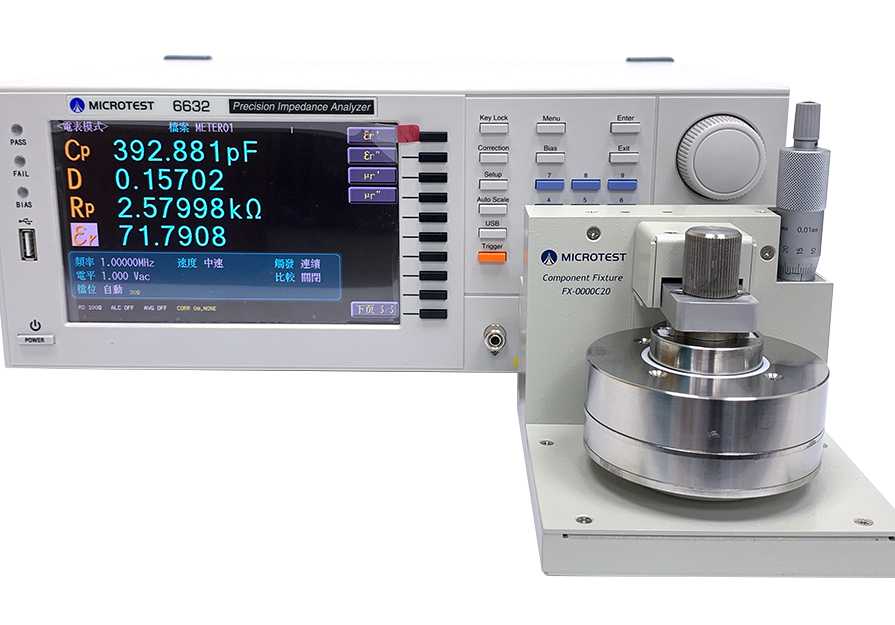

Dielectric Material Test Fixture (FX-0000C7)
  Liquid Dielectric Material Test Fixture (FX-000C20)
Magnetic Material Test Fixture (FX-0000C8)

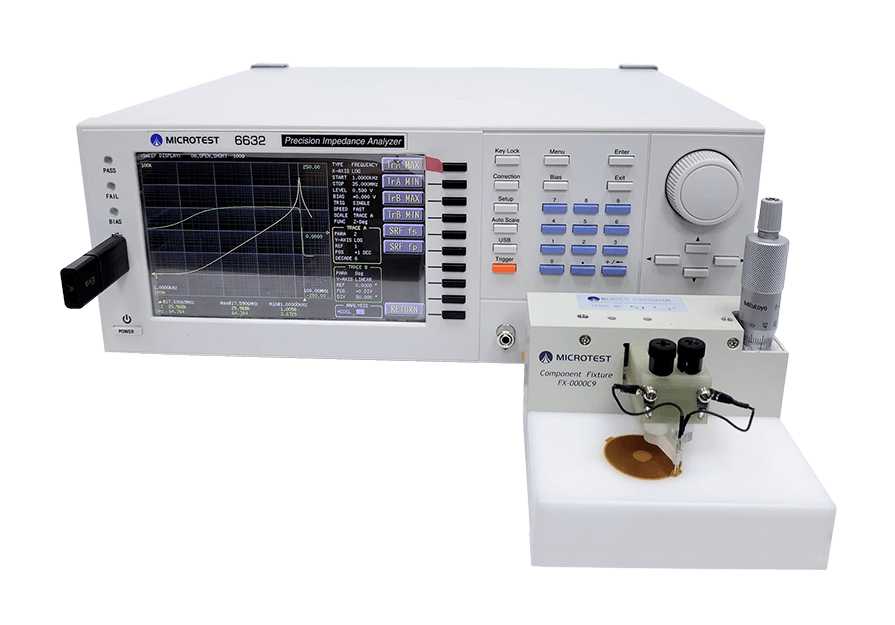

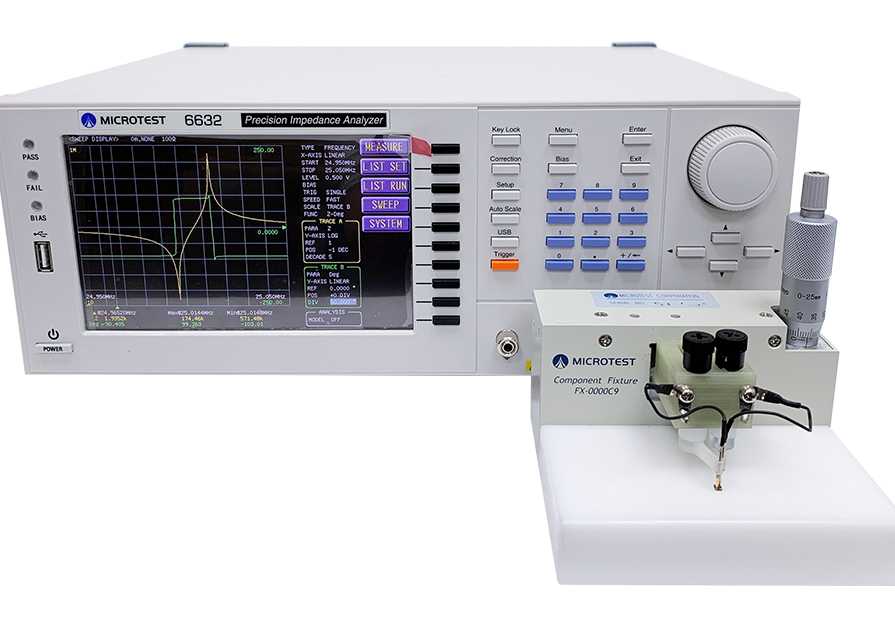

  Material Testing Fixture (FX-0000C9)
  External Voltage Bias (F420001)
  External Voltage Bias (F420003)
  External Voltage Bias (F420006)
  BNC Test Leads (F663001 A/B/C)
  External Voltage Bias (F420006)
  Automatic Level Compensation Fixture (FX-LR0001)
  RS-232 Cable (TL-000003)
  USB Cable (180cm I Type-A TO Type-B) (TL-000007)
  GPIB Interface (OP-663201)
6632 Series_SPEC MLCC|Automatic Level Compensation MLCC Test Solution

6632 Series_SPEC

MLCC|Automatic Level Compensation MLCC Test Solution
Wireless Charging Coil-SRF Test Solution Ultrasonic Sensor Test Solution
Wireless Charging Coil-SRF Test Solution Ultrasonic Sensor Test Solution

Related products

6632-30 MICROTEST – Máy Phân Tích Trở Kháng Impedance Analyzer 30MHz

Khuyến mại Gọi điện có giá tốt nhất

6632-30 MICROTEST – Máy Phân Tích Trở Kháng Impedance Analyzer 30MHz

Liên hệ báo giá

6632-20 MICROTEST – Máy Phân Tích Trở Kháng Impedance Analyzer 20MHz

Khuyến mại Gọi điện có giá tốt nhất

6632-20 MICROTEST – Máy Phân Tích Trở Kháng Impedance Analyzer 20MHz

Liên hệ báo giá

6632-50 MICROTEST – Máy Phân Tích Trở Kháng Impedance Analyzer 50MHz

Khuyến mại Gọi điện có giá tốt nhất

6632-50 MICROTEST – Máy Phân Tích Trở Kháng Impedance Analyzer 50MHz

Liên hệ báo giá

6632-1 MICROTEST – Máy Phân Tích Trở Kháng Impedance Analyzer

Khuyến mại Gọi điện có giá tốt nhất

6632-1 MICROTEST – Máy Phân Tích Trở Kháng Impedance Analyzer

Liên hệ báo giá

6632-5 MICROTEST – Máy Phân Tích Trở Kháng Impedance Analyzer

Khuyến mại Gọi điện có giá tốt nhất

6632-5 MICROTEST – Máy Phân Tích Trở Kháng Impedance Analyzer

Liên hệ báo giá

6632-10 MICROTEST – Máy Phân Tích Trở Kháng Impedance Analyzer 10MHz

Khuyến mại Gọi điện có giá tốt nhất

6632-10 MICROTEST – Máy Phân Tích Trở Kháng Impedance Analyzer 10MHz

Liên hệ báo giá
    Công ty TNHH TDMK
    • Địa chỉ: Tòa nhà Machinco1, số 10 Trần Phú, Hà Đông, Hà Nội
    • Hotline: 0988197227
    • Email: hoangnd@tdmk.vn
    • Website: microtestvietnam.com
    Về chúng tôi
    • Giới thiệu
    • Liên hệ
    • Chính sách bảo hành
    • Chính Sách thanh toán
    • Chính sách vận chuyển
    Kết nối

    Hãy theo dõi chúng tôi để nhận thêm nhiều tin tức và chương trình ưu đãi.

    Bản đồ
Báo giá/Demo

    Liên hệ Microtest Việt Nam

    Hãy gửi cho chúng tôi các yêu cầu báo giá, hỗ trợ kỹ thuật và thắc mắc của bạn! Các chuyên viên sẽ nhanh chóng liên hệ đến bạn để tư vấn cụ thể!








    • Trang chủ
    • Sản phẩm
      • LCR Meter/Impedance Analyzer
        • Impedance Analyzer
        • Capacitor Analyzer
        • Benchtop LCR Meter
        • DC Bias Current Test System
      • DC Bias Current Source/System
        • DC Bias Current Test System
        • DC Bias Current Source
      • HI POT Tester/Impulse Tester
        • Hipot Tester
        • Impulse Winding Tester
      • Transformer Tester/System
        • Transformer Tester
        • Transformer Testing Systems
      • Cable Harness Tester
        • 4-Wire Cable Harness Tester
        • 2-Wire Cable Harness Tester
        • USB Type-C Cable Tester
      • Power Analyzer/Power ATE System
        • Wireless Charger Automatic Test System
        • Power Analyzer/ Power Meter
      • Motor Testing System
        • Motor Stator Testing System
        • Motor Stator Testing System
      • Multichannel LCR Meter
        • Multichannel LCR Meter
      • DC Power Supply
        • DC Power Supply
    • Giới thiệu
    • Ứng dụng
      • Linh kiện điện tử
      • Năng lượng mới
      • Công suất
      • Giáo dục
    • Chia sẻ kiến thức
    • Liên hệ

    Login

    Lost your password?
